Прокладка трубопровода над поверхностью земли до сих пор в большинстве дачных массивов (поселков) считается наиболее классическим способом соединения участков трубопроводов для подачи или откачки воды.

Такое решение обладает несколькими отличительными (положительными) свойствами:

• быстрый монтаж и демонтаж;

• применение гибкого армированного шланга;

• простые и быстросъемные переходники и краны;

• вариативность замены как водоотвода (водопровода), так и нагнетающего оборудования без особых усилий и финансовых затрат.

Таким способом часто пользуются дачники, которые содержат «времянки» или живут в данной местности сезонно, недолго, а затем уезжают.

Для обустройства водоотвода с помощью навесных (надземных) гидрокоммуникаций требуется только шланг (для надежности — армированный) да погружной насос, о котором я подробно рассказал выше. Как шланг (см. рис. 4.5), так и 10-метровый электрический провод питания (рис. 4.6) насоса можно пустить прямо по земле.

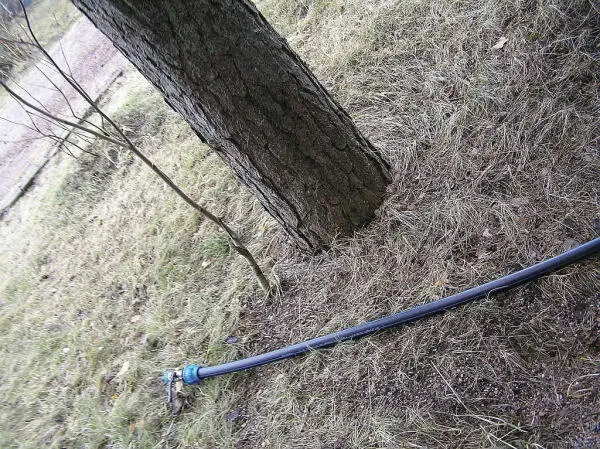

Рис. 4.5. Водопроводный шланг на поверхности земли

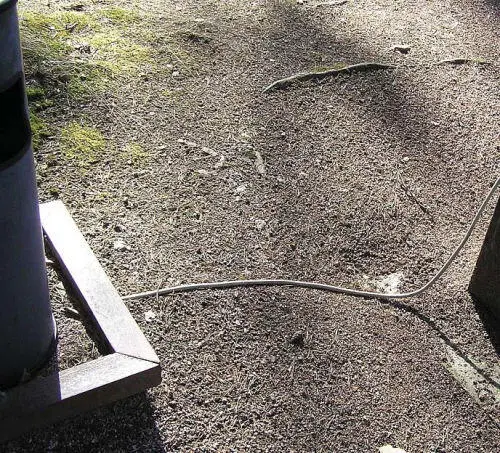

Рис. 4.6. Электропитание насоса, организованное «наземным» способом

У такого способа есть и свои минусы. В частности, и шланг, и электропроводка пострадают (деформируются) при механических воздействиях на них, в том числе при наезде транспортным средством или иным садово-огородным оборудованием, а также в случае заморозков.

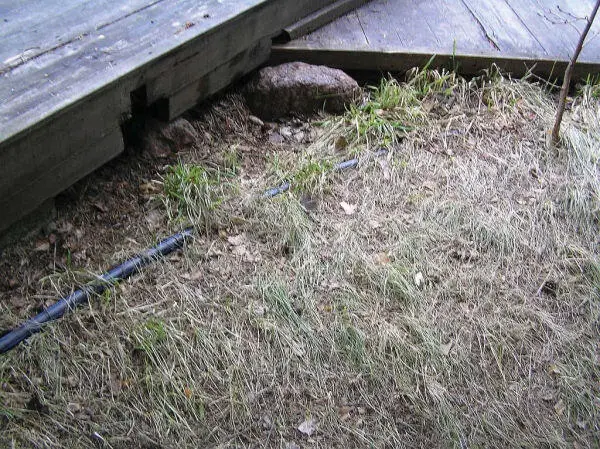

Для предотвращения первой опасности как шланг, как и электрическую проводку накрывают досками или жестью (см. рис. 4.7), что, несомненно, создает на дачном участке вид не эстетичный, а скорее «фронтовой», говорящий годами о непрекращающемся ремонте дачного хозяйства.

Рис. 4.7. Защита «наземного» отводящего трубопровода досками

Против заморозков, которые в наших краях случаются с октября по апрель, противоборствовать еще труднее, поэтому проводку, особенно водоотвод, можно «утопить» в землю на глубину 50…60 см, куда не достает воздействие холода — промерзание грунта.

Прокладка полипропиленовой трубы диаметром 3/4 дюйма под землей относительно «наземного» метода, рассмотренного выше, сулит бо́льшие выгоды, как и любое фундаментальное отношение к своему добру, хозяйству, участку.

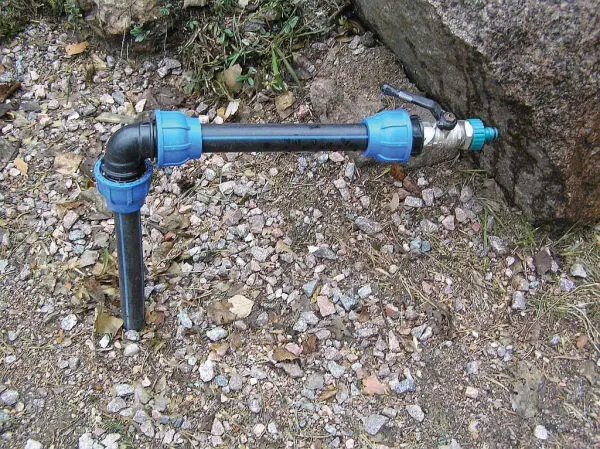

На рис. 4.8 показана прокладка трубопровода под землей, с выводом наружу.

Рис. 4.8. Вывод отводящего трубопровода на поверхность земли

Водопровод и электрический провод питания «прячут» в землю не только из эстетических соображений, но и для безопасности. Тем не менее в этом случае также существуют определенные правила: нельзя в одной канавке прокладывать, с возможностью соприкосновения, и водоотвод, и электрический кабель. Поэтому речь идет о двух независимых канавках глубиной 50…60 см. Глубина определяется двумя факторами: во-первых, чтобы вода в шланге под землей не замерзла в зимнее время (сильный мороз), ее желательно прокладывать как можно глубже.

Во-вторых, чтобы на оба кабеля-трубопровода не влияли своей деятельностью мелкие грызуны.

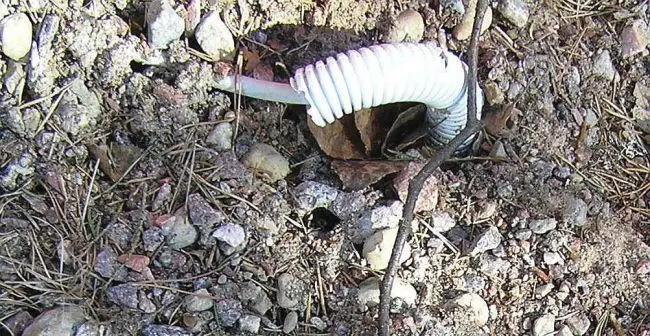

В последнем случае электрический кабель пропускают в специальный защитный канал; он может быть как металлическим, так и пластиковым (см. рис. 4.9).

Рис. 4.9. Электрический кабель в защитном канале

Подземный водоотвод можно дополнительно термоизолировать. Для этого саму полипропиленовую трубу «окутывают» минеральной ватой или другим, имеющимся в наличии изоляционным материалом. Выбор материала трубопровода — для отвода талых вод из цокольного этажа, его соединения (коленца, уголки и сгибы, переходники, обратные клапаны, шаровые краны и, в частности, насадка шарового крана на трубы), сопутствующие материалы для монтажа рассматриваются вариативно. В моем хозяйстве наземные коммуникации сделаны с помощью армированного шланга, а подземные — с помощью полипропиленовых труб.
