Александр Шепелев - Кладка печей своими руками

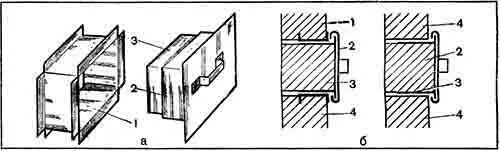

Рис. 6.Чистки-коробочки:

а — общий вид; б — коробочка, вставленная в кладку; 1 — рамка; 2 — коробочка; 3 — кирпич; 4 — печная кладка

Лапки к рамкам дверок(рис. 7) крепят для того, чтобы можно было прочно укрепить дверку в печной кладке. Для этой цели используют полосовую сталь, которую прикрепляют к двум сторонам дверок длиннее на 200–300 мм, и к ней приклепывают лапки или же эти полоски берут длиннее дверки на 400–500 мм, отгибают лапки и изгибают. Закреплять дверки проволокой непрактично.

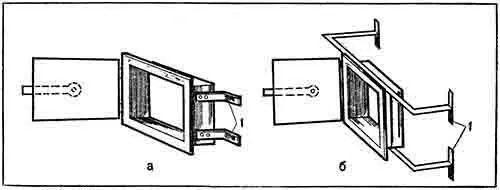

Рис. 7.Крепление лапок к рамкам дверок:

а — лапки простые; б — улучшенные; 1 — лапки

Все стальные изделия с лицевой стороны (снаружи) покрывают огнеупорным лаком.

При изготовлении стальных изделий их размеры могут быть разными.

Задвижки печныеслужат для закрывания дымовой трубы после топки печи или переключения дымоходов в комбинированных печах. Задвижка (рис. 8) состоит из движка, который передвигается или ходит в пазах рамки. Рамку устанавливают в печной кладке и прижимают кирпичами. Изготовляют из чугуна шести размеров: 322x454; 266x396; 233х385; 302х345; 192х450; 192х340 мм. На ручках не должно быть заусенцев и острорежущих кромок, способных поранить руки. Между движком и рамкой бывают зазоры, что не обеспечивает плотного закрывания. Поэтому часто устанавливают не одну задвижку, а две (одну над другой).

Рис. 8.Задвижка печная:

а — рамка; б — движок

Вьюшкаслужит для той же цели, что и задвижка. Она состоит из рамки с отверстием и бортиками. Внутри отверстие закрывается блинком, а снаружи дополнительно верхней крышкой, которая захватывает бортики. Благодаря двойному затвору она плотно закрывается. Устанавливают вьюшку в специальном отверстии дымохода, которое с наружной стороны печи закрывают вьюшечной дверкой. Иногда ставят вьюшку, а над ней задвижку. Вьюшки изготовляют трех размеров, считая по квадрату рамки: 330х330; 280х280; 220x220 мм, имеющие соответственно отверстия 350, 280, 114 кв. см. Вьюшки изготовляют из чугуна и после отливки дополнительно обрабатывают, чтобы они плотнее закрывались.

Заслонку поворотную(баран) изготовляют из чугуна. Представляет собой вьюшку, крышка которой вращается на длинной оси с ручкой, выпущенной через кладку (рис. 9). Закрывают или открывают крышку ручкой, при этом не пачкаются руки. Регулировать тягу в печи такой заслонкой невозможно, к тому же она неплотно закрывается и через нее уходят из печи горячие газы. Изготовляют четырех размеров с диаметром в чистоте 150, 180, 200, 230 мм.

Рис. 9.Заслонка поворотная (баран)

Колосниковые решетки и колосникивыполняют цельными из чугуна, а для топок больших размеров — в виде отдельных колосников. В цельных решетках имеются отверстия, через которые подается воздух к топливу. Укладывают решетки или колосники над поддувалом так, чтобы их прозоры или отверстия были направлены вдоль топливника (от дверки к задней стенке). На них кладут топливо. Воздух, проникающий через отверстия решеток или колосников к горящему топливу, обеспечивает его нормальное сгорание.

Колосниковые решетки изготовляют шести размеров: 380х252; 300х252; 250x252; 250x180; 140x180; 120х140 мм, имеют соответственное количество ребер: 13, 13, 13, 9, 9, 7.

Колосниковые решетки для угля изготовляют более массивными.

Отдельные колосники имеют на концах приливы и при укладке их один к другому между приливами образуются зазоры, через которые и проходит воздух.

Плиты(верхний чугунный настил) относятся к печным приборам, необходимым для оборудования кухонных очагов или плит. Изготовляют из чугуна в виде отдельных плит без конфорок, или отдельных составных плит с конфорками, или цельных плит с одним или двумя отверстиями для конфорок разного диаметра.

Конфорки состоят из нескольких отдельных чугунных колец, что дает возможность изменять размеры отверстия в плите в зависимости от использования посуды. Иногда эти плиты для усиления нагрева снабжают в процессе изготовления снизу ребрами. Часто с нижней стороны плит для придания им жесткости и лучшего нагрева делают борта или пояса шириной по 30 мм с отступом от краев плиты на 20 мм. При кладке печи плита должна ложиться на кладку так, чтобы эти борта не доходили до кирпича по всем сторонам минимум на 5 мм, что необходимо на расширение металла. Если же этого не сделать, то печная кладка будет расстраиваться.
