Александр Шепелев - Кладка печей своими руками

Из сырца выкладывают русские печи, а под и иногда и свод — из обожженного кирпича. Обжиг кирпича требует соответствующих знаний, при отсутствии их чаще всего получается бракованный кирпич.

Для отопительных печей и кухонных очагов (плит) необходимы печные приборы (гарнитура), обеспечивающие нормальную работу печей и уход за ними.

Печные приборы — это готовые металлические изделия: топочные, поддувальные и другие дверки, колосниковые решетки, колосники, дымовые задвижки, печные вьюшки, чугунные плиты, заслонки, духовые шкафы, водогрейные коробки и др.

Чугунные приборы более прочны, не прогорают, не ржавеют, меньше коробятся от высокой температуры и служат более длительное время.

Дверки и задвижки, а также вьюшки должны хорошо закрываться. Наиболее плотно закрываются герметические дверки. Дверки и ручки должны иметь плавный ход, без заедания, движок задвижек свободно перемещаться в пазах рамок.

Все печные приборы изготовляют по республиканским стандартам (РСТ), которые имеют свои размеры и сортимент. Например, по РСТ РСФСР 556—76 плиты чугунные цельные, с одной конфоркой изготовляют двух типов: длиной 210 мм и шириной 280 и 340 мм, а по РСТ УССР 1062—71 плиты с одной конфоркой изготовляют трех типов; длиной 470, 620 и 666 мм, соответственно шириной 270, 420 и 460 мм и т. д.

Некоторые приборы иногда приходится изготовлять застройщикам из соответствующей стали. Чаще всего это духовые шкафы, водогрейные коробки, заслонки, самоварники, коробочки для чисток, иногда и дверки.

Все рассматриваемые ниже приборы по своим размерам даются по РСТ РСФСР 556—76.

Дверки и полудверкиподразделяются на топочные, поддувальные, прочистные и вьюшечные (рис. 5).

Топочные дверки служат для закрывания печи, загрузки топлива в печь и его перемешивания — шуровки при горении. В печах, не имеющих поддувала, топочные дверки используют для регулировки подаваемого в топливник воздуха, необходимого для горения топлива.

Каждая дверка состоит из рамки и полотна. Полотно крепят на двух петлях к рамке и закрывают ручкой за крючок, прикрепленный к рамке. Рамку любой дверки нужно прочно крепить в кладке печи. Изготовляют такие дверки обыкновенными и герметическими.

Обыкновенные дверки (рис. 5, а ) изготовляют из чугуна или стали. Между полотном и рамкой возможны зазоры.

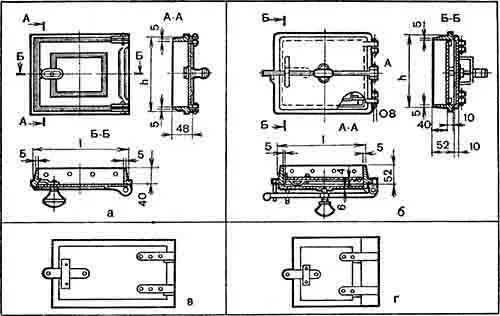

Рис. 5.Дверки и полудверки:

а — обыкновенная; б — герметическая; в, г — простые стальные

Герметические дверки (рис. 5, б ) изготовляют только из чугуна. Они массивны, кромки рамки, соприкасающиеся с полотном, тщательно обрабатывают (припиливают и швабруют) для того, чтобы они как можно плотнее примыкали друг к другу. Полотно дверки плотно прижимается к рамке прижимным винтом, укрепленным в середине планки-щеколды, которую закладывают за крючок рамки. Герметическая дверка состоит из двух полотен: наружного и внутреннего, которое отражает тепло, предохраняя наружное от сильного нагревания, что особенно важно при топке печей каменным углем, так как от сильного нагревания наружное полотно может деформироваться.

Размеры топочных дверок обыкновенных: 294х270; 368х274; 224х270; 230х260; 224x220; 160x220 мм.

Размеры топочных дверок герметических: 280х305; 280х235; 255х255; 234х250 мм; духовочных — 202x300 мм.

Простые стальные дверки можно изготовить слесарным способом.

Полудверкибывают обыкновенные и герметические. Они имеют разное назначение и по размерам меньше топочных.

Поддувальную дверку (полудверку) ставят в поддувале или под колосниками. Ее назначение — подавать воздух к топливу во время его горения, а также для очистки зольника от золы. Полудверки бывают также вьюшечные размером 160х335 мм, через которые открывают и закрывают вьюшку на дымовом канале. Размеры полудверок обыкновенных: 160х270; 160х150; 170x170 мм; герметических — 280х170; 176х176; 160х170; 160х105 мм.

Прочистные дверкиустанавливают в стенках печи или дымовой трубы. Они предназначены для очистки каналов печи или трубы от золы и сажи. Изготовляют размером 112x150мм.

Чистки-коробочкиболее практичны, чем дверки. Можно изготовить из кровельной стали таким же размером, как прочистные дверки, но весьма простой конструкции. Они состоят из рамки, в которую входит коробочка с ручкой (рис. 6). Внутреннюю часть коробочки заполняют куском кирпича на глиняном растворе. Кирпич берут толщиной, равной толщине стенки печи или дымохода. Можно обойтись одной коробочкой без рамки, вставляя ее в отверстие кладки и обмазывая глиняным раствором. Коробочки легко изготовить своими силами.
