• I и II участок – крупнокапельный,

• III участок – мелкокапельный или струйный.

Для сохранения неизменного напряжения на дуге необходимо длину дуги поддерживать постоянной.

• источник питания сварочной дуги;

• сварочный и питающий кабели, электрододержатель;

• принадлежности сварщика – спецкостюм, маска с защитным стеклом;

• сварочный стол или приспособления для сборки и фиксации деталей;

• инструменты для измерения и разметки;

• инструменты для зачистки швов и удаления шлаковой корки;

• средства пожаротушения.

• высокая технологичность процесса;

• возможность автоматизации и механизации процессов сварки;

• меньшая по сравнению с газовой сваркой зона термического влияния;

• простота регулирования процесса сварки;

• дешевые расходные материалы (электроды);

• высокая скорость соединения деталей.

• необходимость использования специальных сварочных трансформаторов или инверторов (преобразователей);

• энергозависимость (необходима электрическая сеть или генераторы);

• подготовка деталей для сборки (разделка кромок, фиксация элементов).

При электрошлаковой сварке основной и электродный металлы расплавляются теплотой, выделяющейся при прохождении электрического тока через шлаковую ванну. Шлак представляет собой расплавленный, обладающий электропроводностью флюс. Процесс электрошлаковой сварки (рис. 6) начинается с образования шлаковой ванны (4) в пространстве между кромками основного металла (1) и формирующими устройствами (3) типа ползунов или пластин, охлаждаемыми водой, путем расплавления флюса электрической дугой, возбуждаемой между сварочной проволокой (2) и вводной планкой (6).

После накопления определенного количества жидкого шлака дуга шунтируется шлаком и гаснет, а подача проволоки и подвод тока продолжаются. При прохождении тока через расплавленный шлак, являющийся токопроводящим электролитом, в нем выделяется теплота, достаточная для поддержания высокой температуры шлака – до 2000 °C и расплавления основного металла и электродной проволоки. За счет разницы в плотности электродный металл (плотность жидкого металла значительно больше плотности компонентов шлака) опускается на дно расплава, образуя металлическую ванну (5), а расплавленный флюс находится в верхней части расплава, образуя шлаковую ванну (4).

Шлаковая ванна, находясь сверху, защищает жидкий металл от окисления воздухом.

В начальном и конечном участках образуются дефекты. В начале шва – непровар кромок , а в конце шва – усадочная раковина и неметаллические соединения .

Наиболее экономически выгодным является применение электрошлаковой сварки при изготовлении толстостенных конструкций в тяжелом машиностроении, для изготовления ковано-сварных и лито-сварных конструкций, таких как станины и детали мощных прессов и станков, коленчатые валы судовых двигателей, роторы и валы гидротурбин, котлы высокого давления.

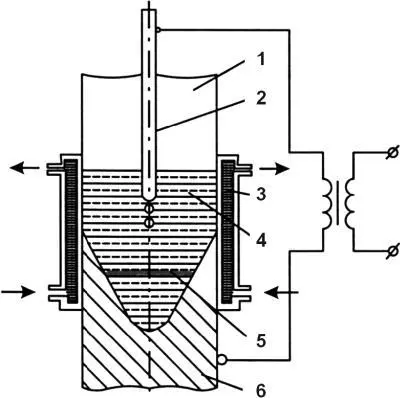

Рис. 6.

Схема процесса электрошлаковой сварки:

1 – кромки основного металла;

2 – сварочная проволока;

3 – формирующиеся устройства;

4 – шлаковая ванна;

5 – металлическая ванна;

6 – водная планка.

Технологические возможности ЭШС позволяют сваривать детали толщиной от 30–40 до 3000 мм. Для сварки используют проволоку, плавящиеся мундштуки, пластинчатые электроды, ленточные электроды. В качестве источников питания применяют специальные сварочные трансформаторы с жесткой внешней характеристикой, напряжением 30–55 В и токами от 50 А до 3000 А.

• рельсовые аппараты, перемещающиеся по направляющим рельсам;

• безрельсовые аппараты, перемещающиеся непосредственно по изделию;

• аппараты подвесного типа, не имеющие ходового механизма, что делает их простыми и портативными.

• специальные сварочные аппараты;

• аппаратные шкафы;

• аппараты для подачи электродной проволоки или ленты;
