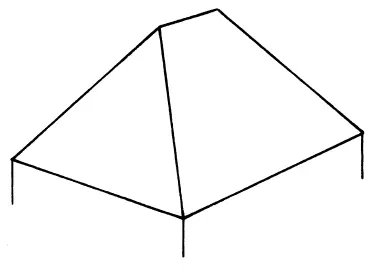

(Рис. 31) Вальмовая крыша.

Шатровые– это крыши, четыре ската которых выполнены в виде одинаковых треугольников, сходящихся в одной точке. Шатер, шатровое покрытие – завершение центрических построек (храмов, колоколен, башен, крылец) в виде высокой четырехгранной, восьмигранной или многогранной пирамиды. Этот архитектурный элемент распространен в русском каменном зодчестве с XVI в. Кирпичные шатры складывались из наклонных рядов или горизонтальных рядов кирпича с напуском, деревянные – напуском венцов с уменьшающимися длинами сторон. В культовых сооружениях шатер обычно увенчивался луковичной главой, в гражданской и военной – дозорной вышкой, флюгером. Симметричность является определяющим элементом этого вида крыши, она обеспечивается чистыми и однозначными фермами и линиями, объединяющимися на вершине (фермой называется решетчатая конструкция, состоящая из отдельных стержней, соединенных в узлах, и работающая в основном на изгиб).

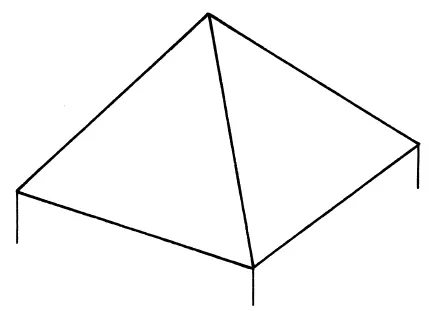

(Рис. 32) Шатровая крыша.

Ломаные (мансардные), двухскатные – это крыши, каждая плоскость которых представляет собой два прямоугольника, соединенных между собой под тупым углом. При необходимости использования чердачного помещения для сушки белья, хранения домашней утвари или устройства мансарды крышу жилого дома делают двухскатной или ломаной. Мансардная крыша является результатом стремления превратить чердачное пространство в полноценный жилой этаж. Данный тип конструкции крыши очень популярен при современном строительстве, т. к. обеспечивается эффективное использование жилой площади мансардного этажа.

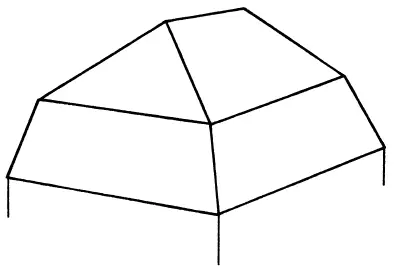

(Рис. 33) Мансардная крыша.

Перечисленные формы крыш подвергаются модификации за счет применения различных элементов, как в устройстве самого покрытия, так и в конструкции кровли. Дополнительные элементы служат для внешнего оформления крыши и повышают функциональность жилых помещений, обеспечивая освещение и вентиляцию.

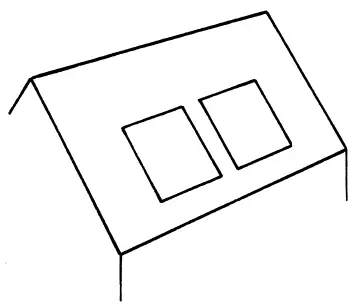

(Рис. 34) Мансардное окно, монтируемое в крыше.

Одним из этих элементов является мансардное окно, монтируемое в крыше и представляющее собой экономичное решение использования чердачного пространства.

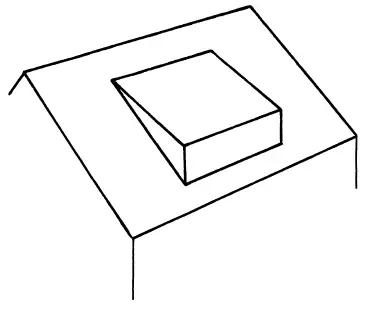

(Рис. 35) Четырехугольное слуховое окно.

Отдельные виды слуховых окон отличаются повышенной сложностью конструкции. Четырехугольное слуховое окно принадлежит к самым традиционным элементам, вертикальные боковые стенки которого, как правило, покрываются малоформатными кровельными материалами.

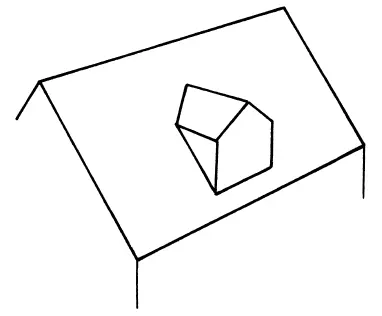

(Рис. 36) Слуховое окно с двускатной крышей.

Слуховые окна с двускатной крышей представляют собой интересный архитектурный вариант конструктивного оформления крыши.

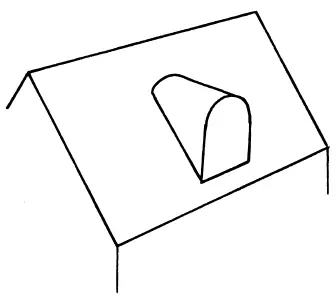

(Рис. 37) Слуховое окно с круглой крышей.

Архитектурные требования к внешнему виду крыш предъявляются преимущественно в малоэтажном строительстве, где скатные крыши являются существенным элементом архитектурного решения здания, так как в малоэтажном здании крыша составляет значительную часть его объема.

В большинстве случаев следует отдавать предпочтение высокой крыше. Она те только придает зданию более красивый внешний вид, но и позволяет использовать чердачное пространство для устройства мансарды.

Кроме того, на крутых скатах такой крыши не задерживается снег, уменьшаются нагрузки на стропила от веса снега. Но возрастают ветровые нагрузки и их необходимо учитывать при расчете конструкций.

При устройстве под крышей мансардного помещения ограждающие конструкции отапливаемой мансарды, в том числе и крыша, должны быть утеплены с целью сохранения тепла в помещении. В этом случае кровля является защитой здания от атмосферных воздействий, поэтому весь объем чердака утепляется и он используется как обычные жилые помещения. Если же чердачные помещения не используются как жилые, то они и не требуют для эксплуатации в зимнее время создания в них положительных температур. В домах с холодными чердачными крышами утепляется только чердачное перекрытие являющееся полом чердака и потолком жилых помещений. Если чердак или мансарда используются в качестве жилых (или рабочих) помещений, то по скатам крыши прокладывается теплоизоляционный материал. Дома с плоскими крышами, не имеющие чердаков, или имеющие скатные крыши, где жилые или служебные помещения расположены непосредственно под крышей (так называемые совмещенные покрытия), обязательно имеют теплоизолированные крыши, чтобы не допустить слишком больших теплопотерь, т. к. через потолки помещение может терять до 50% тепла. При установке изоляции следует придерживаться основного правила: теплоизоляторы устанавливаются на любой поверхности, отделяющей жилые помещения от необогреваемых комнат и внешнего пространства. Следует также использовать изоляцию для предотвращения перегрева тех помещений, которые находятся летом под прямым воздействием солнечных лучей.
