Аурика Луковкина - Архитектура и устройство крыши

Для обеспечения отвода атмосферных осадков крыши всех типов выполняются циклонами. В зависимости от уклона крыши называются скатными или плоскими. Плоскими считаются крыши уклоном менее 15. Обычно их используют для устройства террас, открытых площадок, веранд, эксплуатируемых крыш (солярий, сад на крыше и т. п.), то есть при устройстве бесчердачных крыш.

При скатных крышах с уклоном более 35 градусов пространство между крышей (обрешеткой) и чердачным перекрытием имеет достаточную высоту, чтобы использовать это пространство как проходной чердак (для обслуживания и ремонта конструкций крыши) или для устройства мансарды.

Типы крыш зависят в основном от формы здания и материала кровли. Наиболее распространенная форма крыши в малоэтажном строительстве – двухскатная. К двухскатной относится также ломаная крыша, хотя конструктивное исполнение и объектно-планировочное решение принципиально отличается от прямолинейной двухскатной крыши. Прямолинейная двухскатная крыша может быть как с обычным чердаком, так и с мансардой, а ломаная скатная крыша специально предназначена для устройства под ней мансарды, так как ломаная форма увеличивает используемую площадь с приемлемой высотой, но усложняет конструкцию стропил, увеличивается расход материалов и трудоемкость исполнения.

При пересечении скатов крыши между собой образуются ребра (выпуклые) или ендовы (разжелобки), которые являются наиболее уязвимыми для дождевых и талых вод, наиболее труднозаделываемыми местами крыши, особенно ендовы. Поэтому всегда следует стремиться к наиболее простой форме крыши, с минимальным числом скатов. Уклоны всех скатов целесообразно делать одинаковыми.

Вальмовая крыша не имеет фронтонов и за счет этого экономичнее двухскатной по расходу стеновых материалов. Однако сооружение такой крыши вызывает усложнение стропильной системы, повышается трудоемкость работ, требует высокой квалификации.

Шатровая крыша – это четырехскатная вальмовая крыша над квадратным (в плане) зданием, и поэтому обладает теми же достоинствами и недостатками. Еще более сложная в изготовлении крыша – многощипцовая (трех– или четырехщипцовая) крыша, устраиваемая на зданиях с пристройками, с боковым освещением мансард, с устройством фронтонов над входом. Сложность создают ендовы, возникающие на стыках скатов. Особенно трудоемки кровельные работы, хотя такая крыша выглядит красиво.

Односкатные, опирающиеся на две наружные стены разной высоты. Чаще всего она используется на вспомогательных зданиях, сооружениях простой конструкции, производственных или складских корпусах. Скат крыши, как правило, обращают к наветренной стороне, защищая тем самым здание от ветра, дождя и снега. Эти крыши относятся к разряду самых экономичных и удобных. Они позволяют максимально использовать внутреннее пространство здания и могут служить потолком в хозяйственных постройках (гаражах, сараях, банях и т. д.), не требующих его строгой горизонтальности. Основная область применения данного типа крыши – вспомогательные здания, сооружения простой конструкции, производственные или складские корпуса.

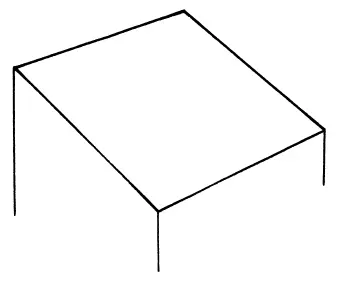

(Рис. 29) Односкатная крыша.

Двухскатные, опирающиеся на две наружные стены равной высоты, крыши. Двухскатная крыша состоит из двух скатов, направленных в противоположные стороны. Треугольные торцовые стены, образующиеся при этой форме, называются щипцами и фронтонами. Этот вид является самой распространенной классической конструкцией крыши. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам этого типа надо отнести крыши с равномерным или неравномерным углом наклона или же размером карнизного свеса.

(Рис. 30) Двускатная крыша.

Вальмовая крыша– четырехскатная крыша с треугольными скатами (вальмами) от конька до карниза по торцовым сторонам. Если вальма не доходит до карниза, крыша называется полувальмовой. Характерные черты вальмовой крыши акцентируются наличием слуховых окон. Иногда четырехскатные кровли выполняются в виде полувальмовых. В этом случае боковые скаты (полувальмы) срезаются и имеют по линии уклона меньшую длину, чем основные скаты. Полувальмовые крыши применяют там, где существует необходимость защиты фронтона от неблагоприятных внешних воздействий. Вальмовая крыша лучше, чем все остальные, выдерживает ветровые нагрузки, но она очень трудоемка, и ее строительство требует определенных профессиональных навыков. Вальмовая крыша подчеркивает защитную функцию крыши и придает зданию представительный вид.
