Галина Серикова - Справочник мастера столярно-плотничных работ

На поверхности древесины она имеет вид бороздок или отверстий. По размеру червоточина бывает крупной (диаметром более 3 мм) и некрупной (менее 3 мм).

Если поверхностная червоточина практически не изменяет механические свойства материала, то при наличии неглубокой или глубокой червоточины целостность и прочность древесины заметно ухудшаются.

Пороками древесины также считаются:

1) инородные включения, к которым относятся гвозди, проволока и т. д., которые внешне проявляются локальными вздутиями, складками и пр. Их наличие затрудняет обработку древесины;

2) механические повреждения, возникающие при заготовке, транспортировании и т. п. (обдиры коры, отщеп, заруб и др.);

3) обугленность – участки, поврежденные огнем;

4) скос пропила появляется при заготовке древесины, когда торец и продольная ось сортимента не образуют прямой угол;

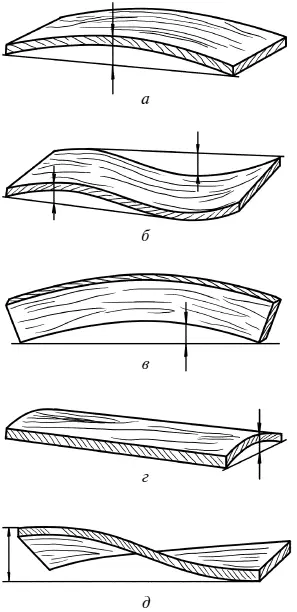

Рис. 13. Разновидности покоробленности: а – простая продольная по пласти; б – сложная продольная по пласти; в – продольная по кромке; г – поперечная; д – крыловатость

5) обзол – кусок боковой поверхности, оставшийся на обрезном материале. Такой порок уменьшает ширину материала и увеличивает отход древесины;

6) закорина – участок коры на поверхности шпона;

7) дефекты обработки резанием, среди которых можно назвать риски (следы режущей кромки инструмента), волнистость (из-за неплоского пропила), ворсистость (образуется частыми и не до конца отделенными волокнами древесины), ожог (в результате обработки материала тупым инструментом) и др.

Вследствие разных причин древесина может подвергаться различным деформациям, в частности покоробленности (искривлению пиломатериалов при сушке, хранении, выпиловке), которая представлена несколькими разновидностями (рис. 13).

Таковы свойства и характеристики древесины, которая может быть использована для столярных и плотничных работ.

К недостаткам древесины относят склонность к загниванию, подверженность поражению насекомыми, огнеопасность. Но современные технологии позволяют либо преодолеть их, либо максимально снизить риск возникновения подобных явлений. Рассмотрим все по порядку.

По устойчивости к гниению древесина делится на четыре класса (табл. 5).

Таблица 5

Гнилостные процессы в древесине возникают в том случае, если ее влажность составляет 20–60 %, а окружающий воздух имеет температуру 2 – 40 °C. Эти же условия способствуют поражению грибами, наиболее опасные из которых – домовые грибы, уничтожающие структуру древесины настолько, что она утрачивает свои механические свойства.

Нарушения режима сушки недопустимы, поскольку в результате древесина коробится и растрескивается, возрастает количество брака.

Одним из методов, препятствующих этим процессам, является сушка древесины, поскольку сухая древесина полностью сохраняет свои качества. Древесина подвергается сушке дотранспортной (18–25 %) и эксплуатационной (7–12 %) влажности.

Сушка – это удаление влаги из древесины путем испарения. Сушка имеет важное технологическое значение, поскольку предупреждает изменение формы и размеров деталей и конструкций в готовом изделии, кроме того, благодаря сушке повышаются технологические качества древесины. Это означает, что улучшается чистота распила, шлифования и другой обработки, повышаются прочностные характеристики материала.

Современные технологии начинаются с грамотной организации сушки древесины, поскольку чаще всего нарушается именно ее технология. Правильная организация сушки состоит в том, что этот процесс не терпит форсирования. Интенсивная сушка оборачивается микротрещинами в массиве, короблением заготовок, что обязательно негативно отражается на готовом изделии.

Различают естественную и принудительную сушку. Первая осуществляется в естественных условиях на открытом воздухе и не предполагает его подогрева. Перед сушкой пиломатериалы укладывают горизонтальными и вертикальными рядами в штабеля, причем между рядами предусмотрены прокладки, толщина которых должна быть не менее 30 см (рис. 14).
