Галина Серикова - Справочник мастера столярно-плотничных работ

В зависимости от того, на какую поверхность выходят трещины, они классифицируются на:

1) боковые (на боковую поверхность или на боковую поверхность и торец);

2) пластевые (на пласть или на пласть и торец);

3) кромочные (на кромку или на кромку и торец);

4) торцовые (на торцы).

Имеется разделение и по глубине. Если трещина распространяется только на десятую часть толщины сортимента, она называется неглубокой, если больше – глубокой. По ширине она может быть сомкнутой (менее 0,2 мм) или разошедшейся (более 0,2 мм).

Пороками формы ствола являются:

1) сбежистость. Так называется плавное уменьшение толщины круглых лесоматериалов, составляющее более 1 см на 1 м длины сортимента;

2) закомелистость. Это резкое значительное увеличение (не менее чем в 1,2 раза) диаметра комля ствола или ширины необрезного пиломатериала;

3) наросты. Они представляют собой резкое локальное утолщение ствола, различающееся по форме и размеру. Древесина наростов отличается свилеватостью, обычно встречается на лиственных породах;

4) кривизна. Это искривление продольной оси сортимента. Если кривизна имеет один изгиб, она называется простой, в отличие от сложной, для которой характерно несколько изгибов.

Среди пороков строения древесины (рис. 11) выделяются:

1) наклон волокон, при котором последние располагаются непараллельно оси сортимента. Он бывает тангенциальным и радиальным. Благодаря наклону волокон прочность древесины возрастает, но при этом возникают трудности при ее механической обработке;

2) крень, представляющая собой местное изменение строения древесины в сжатой зоне стволов и ветвей, проявляющаяся в виде кажущегося резкого увеличения ширины поздней древесины годичных слоев. Чаще всего данный порок наблюдается у хвойных пород;

Наличие пороков и дефектов создает трудности при обработке древесины, снижает рабочее сечение брусков и досок.

3) тяговая древесина, то есть местное изменение строения древесины лиственных пород в растянутой зоне стволов и ветвей, проявляющееся в резком увеличении ширины годичных колец в растянутой зоне, их более светлой окраске и возникновении своеобразного серебристо-матового блеска. При таком пороке прочность древесины в случае растяжения вдоль волокон и ударная вязкость увеличиваются, однако возрастает усушка во всех направлениях, что приводит к короблению и трещинообразованию, в результате чего поверхность становится ворсистой и мшистой;

4) свилеватость – это извилистое расположение волокон древесины. Она бывает путаной и волнистой. При этом пороке страдает прочность древесины на растяжение, сжатие и изгиб;

5) завиток – локальное искривление годичных слоев под воздействием сучков и проростей. Бывает сквозным и односторонним;

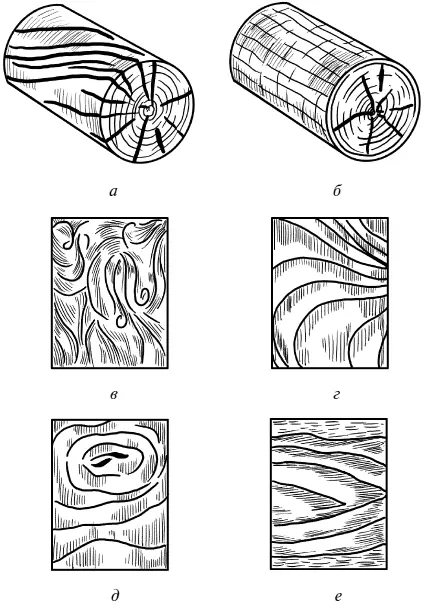

Рис. 11. Некоторые разновидности пороков строения древесины: а – тангенциальный наклон волокон; б – крень; в – свилеватость; г – завиток; д – глазки е – ложное ядро

6) глазки – следы спящих почек, которые не превратились в побег. Могут быть светлыми и темными;

7) смоляной кармашек – полость, расположенная внутри годичного слоя и заполненная смолой. Данный порок характерен для хвойных пород, особенно для ели. Он бывает сквозным и односторонним. Из-за смоляных кармашков снижается прочность древесины. Кроме того, смола, попав на поверхность изделия, портит ее, создает трудности при отделке и склеивании;

8) сердцевина – это узкая центральная часть ствола, для ткани которой характерны рыхлость, бурый цвет (может быть более светлой, чем основная древесина);

9) двойная сердцевина – это удвоение описанного выше порока. Такой материал подвержен трещинообразованию;

10) пасынок – остановившаяся в росте или погибшая вторая вершина, направленная под острым углом к продольной оси сортимента и имеющая значительную длину;

11) сухобокость – отдельная мертвая зона на поверхности ствола, образовавшаяся в результате ожога и т. п. Как правило, на этом участке кора отсутствует, а порок расположен по длине ствола и несколько углублен относительно поверхности;

12) прорость – участок ствола растущего дерева с мертвыми тканями, от которого отходит радиальная трещина. Обычно появляется вследствие зарастания каких-либо повреждений;
