Преимущество водотрубного нагревателя заключается в более быстром нагреве воды, поскольку она циркулирует по трубам небольшого диаметра, которые установлены непосредственно в топке (рис. 81).

Имеющиеся в продаже водотрубные нагреватели рассчитаны на принудительную циркуляцию воды. Аналогичную колонку, только с естественной циркуляцией воды, можно изготовить самостоятельно. Ее основу составляют два бака емкостью 50–100 л, изготовленные из нержавеющей стали: питательный и напорный. С помощью ручного насоса вода осуществляется подача воды из питательного бака в напорный, где ее уровень контролируется сливной трубой. После заполнения системы водой, включается в работу водонагреватель. За неимением ручного насоса, воду в напорный бак из сливного можно заливать ведром. В таком случае отпадает необходимость в проведении трубы между этими двумя баками.

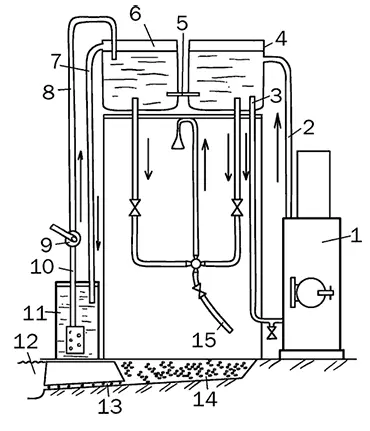

Рис. 81. Устройство горячего душа с водотрубным нагревателем: 1 – водонагреватель; 2 – восходящая труба; 3 – нисходящая труба; 4 – напорный бак; 5 – соединительная труба; 6 – напорный бак холодной воды; 7 – контрольная сливная труба; 8 – напорная труба; 9 – ручной насос; 10 – водозаборная труба; 11 – питательный бак; 12 – сточная яма; 13 – сточная труба; 14 – приямок; 15 – шланг для мытья ног

Воду для душа следует нагревать максимум до 60–70° C. Доводить ее до кипения не стоит, поскольку это приводит к образованию накипи и засорению труб. Горячая вода будет подниматься вверх по восходящей трубе, а более тяжелая холодная, наоборот, опускаться вниз по нисходящей трубе.

В качестве питательного бака можно использовать стальную или деревянную бочку, а чтобы вода в ней всегда оставалась чистой, ее обязательно нужно закрывать крышкой. Снаружи и питательный, и напорный баки покрывают темной краской, а внутри их необходимо периодически чистить, чтобы удалить осадок.

На концах питательной трубы, а также труб холодной и горячей воды устанавливают фильтры из душевой сетки. Диаметр отверстий разбрызгивателя летнего душа должен быть достаточно большим, так как вода в него подается с гораздо меньшим давлением.

Душ с водотрубным нагревателем можно пристроить к бане, расположив с той ее стороны, где находится печь. Для обеспечения пожаробезопасности эта стена должна быть каменной или кирпичной, а остальные можно сделать деревянными.

Душ и туалет на дачных и приусадебных участках очень часто сооружают вместе. Это не только экономит место, но и облегчает проведение строительных работ, поскольку два важных хозяйственных объекта в данном случае возводятся на одном фундаменте. Следует иметь в виду, что в предлагаемой конструкции слив воды будет осуществляться только из душа, а туалет придется поставить торфяной.

Фундамент можно устроить ленточный, а если грунт пучинистый, то следует залить сплошную плиту. Сначала роют котлован глубиной 30 см и размером 4 × 4 м. Плодородный слой предварительно убирают до твердого грунта: он пригодится в саду или огороде. Затем делают подсыпку из гравия толщиной 20 см, все тщательно утрамбовывают, устанавливают опалубку, изготовленную из щитов 6-миллиметровой фанеры и брусков сечением 40 × 40 мм, и заливают фундамент. Компоненты для бетона берут в следующих соотношениях: 1 часть воды, 1 часть цемента 500, 3 части песка и 2 части среднезернистого щебня. Поскольку бетона потребуется около полутора кубов, удобнее замешивать его не в ручную, а с помощью бетономешалки. Высота фундаментной ленты должна быть 500 мм, а ее толщина – 300 мм.

Опалубку можно будет снять через 2 дня, после чего приступают к монтажу канализации, которую устраивают из пластиковых труб диаметром 50 мм. Сливную трубу выводят в дренажную яму.

После монтажа канализации приступают к формированию основания для пола. Для этого слоями засыпают песок, периодически проливая его водой и тщательно утрамбовывая. На песок помещают пенопласт в качестве утеплителя, сетку и заливают пол бетоном.

Для того чтобы залить сплошную плиту, также роют котлован, засыпают его песком или гравием, устанавливают опалубку, производят монтаж канализации, как показано на рис. 82, и заливают ее бетоном. Для усиления фундамента в него заделывают арматуру и старые водопроводные трубы. Сливную трубу, направляют в дренажную яму глубиной 50 см с трехслойным фильтром: вниз насыпают слой щебня, на него – слой керамзита и закрывают его еще одним слоем щебня. Яму прикрывают деревянной крышкой, которую декорируют растениями. На тот конец трубы, который выходит в яму, надевают сетку, чтобы в нее не смогли забраться насекомые и мелкие животные.
