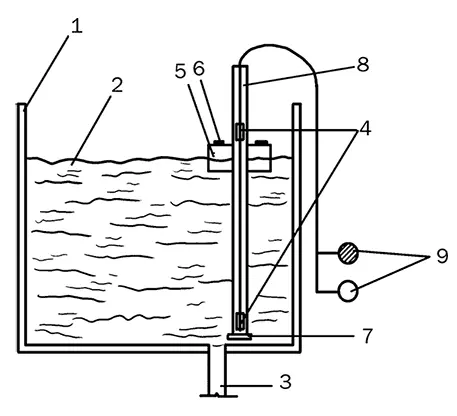

Рис. 78. Способ измерения уровня воды с помощью герконов: 1 – бак; 2 – вода; 3 – расходная труба; 4 – герконы; 5 – поплавок; 6 – магнит; 7 – ограничитель; 8 – трубка; 9 – сигнальные лампочки

Чтобы определять промежуточные уровни воды в баке, добавляют в схему соответствующее количество герконов и сигнальных лампочек. Крайние герконы могут служить для управления насосом, который будет вовремя пополнять бак водой из колодца или водопроводной системы.

Помимо уровня воды в баке, необходимо определять и ее температуру. Для этой цели можно вмонтировать в него простое устройство, изображенное на рис. 79. Для его изготовления понадобится металлический баллончик вместимостью 0,5 л, к которому герметически присоединяют тонкую трубку. В идеале она должна быть металлической, но можно сделать ее и из любого другого упругого материала. На свободный конец трубки крепят стеклянную U-образную трубочку. Можно сделать ее и из прозрачного шланга, а затем закрепить его на кусочке фанеры. Когда вода в баке холодная, в трубочку заливают небольшое количество подкрашенной воды и несколько капель машинного масла, чтобы вода не испарялась. Баллончик пригружают балластом, чтобы не всплывал на поверхность, и опускают в бак с водой.

Принцип действия устройства такой. При нагреве воды воздух в баллончике начинает нагреваться и расширяться, а затем он давит на подкрашенную жидкость в U-образной трубочке, и та выходит из равновесия: начинает вытесняться из трубочки и останавливается на определенном уровне, соответствующем температуре воздуха в баллончике. Проградуировав шкалу, можно узнать примерную температуру воды в душевой бочке.

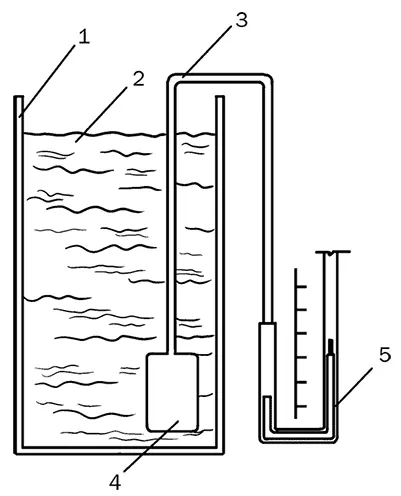

Рис. 79. Устройство для измерения температуры воды в баке: 1 – бак; 2 – вода; 3 – трубка; 4 – баллончик; 5 – стеклянная U-образная трубочка

Помимо всего прочего, при устройстве душа необходимо позаботиться о лестнице, которая будет обеспечивать подъем к емкости с водой. Лучше всего прочно зафиксировать ее на стене душа во избежание ее падения в том случае, если придется подниматься к емкости с ведром воды в руках.

Для строительства душа, изображенного на рис. 80, потребуются следующие материалы:

– бак для воды;

– профильные трубы сечением 30 × 30 мм (около 30 м);

– доски толщиной 35–40 мм (полкуба);

– паяные полипропиленовые трубы диаметром 25 мм;

– песок и гравий;

– цемент;

– краска по металлу;

– электрический тэн;

– провода.

Сначала выкапывают яму для слива воды глубиной 50 см и размером 2 × 1,5 м. Затем стенки выкладывают кирпичом или камнем, а на дно насыпают слой песка и гравия.

В качестве основания для душа сверху ямы заливают армированную бетонную плиту с отверстием для слива воды. Затем приступают к сварке металлического каркаса размером 120 × 140 × 206 мм. Для этого используют профильную трубу сечением 30 × 30 мм. Помимо верхних и нижних горизонтальных перекладин, к вертикальным трубам приваривают дополнительные перекладины посередине каркаса для придания ему дополнительной жесткости. Когда металлическая конструкция будет готова, трубы каркаса зачищают и покрывают специальной краской для металла.

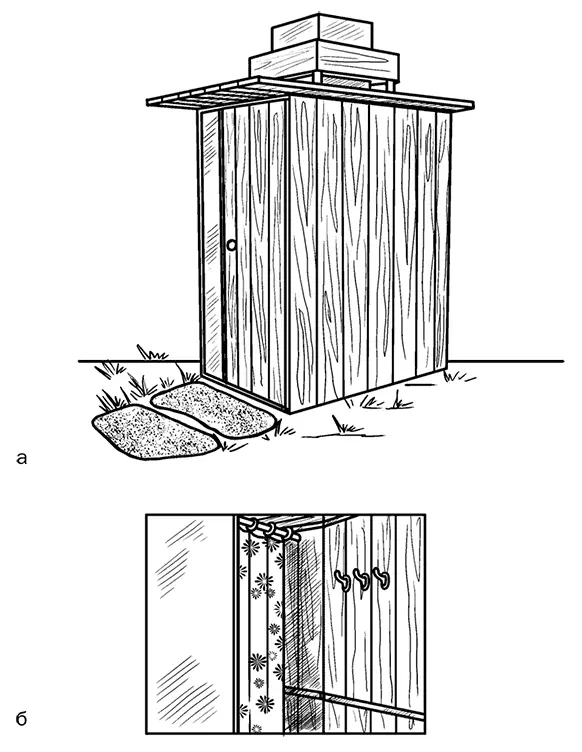

Рис. 80. Летний душ на металлическом каркасе без раздевалки: а – общий вид; б – организация внутреннего пространства

Для обшивки каркаса используют доски, которые предварительно пропитывают антисептиком, морилкой и защитной декоративной пропиткой, после чего прикручивают к трубам саморезами. Готовую конструкцию душа устанавливают на железобетонную плиту и крепят к ней анкерами или вырезанными из арматуры шпильками. Дверь изготавливают из тех же досок, что и обшивку каркаса, а сбоку от нее можно установить стеклопакет с рифленым тонированным стеклом или вставить обычную оконную раму с непрозрачным стеклом. Не обязательно делать окно на всю высоту душа. Можно обойтись и небольшим окошком в верхней части стены.

На бетонный пол укладывают деревянную решетку или оформляют его кафельной плиткой. Поскольку в душе не предусмотрено наличие раздевалки, вешалку для одежды и полотенец крепят непосредственно на внутреннюю сторону двери, а чтобы на нее не попадала вода, вешают обычную занавеску для ванной комнаты.
