Помимо перечисленных выше, существуют еще два типа боковых соединений. Первое – крепление с наконечником. Для выполнения такой посадки детали, имеющие пазы с торцевых сторон, присоединяют к другой заготовке, снабженной пазом с боковой.

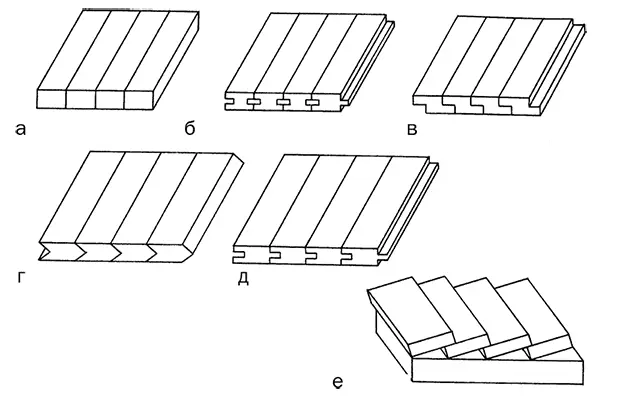

Рис. 36. Боковое соединение деревянных деталей: а – на гладкую фугу; б – на вставную рейку; в – в четверть; г – в паз и в гребень треугольником; д – в паз и в гребень прямоугольником; е – внахлест
Еще одна разновидность бокового сплачивания – посадка с перекрытием. Такой прием используют в том случае, если требуется придать поверхности рельефность. К тому же такое соединение позволяет уменьшить звуко– и теплопроводность. При этом необходимо настелить доски, составляющие первый ряд, после чего положить доски второго ряда таким образом, чтобы замаскировать образовавшиеся пустоты.
Крестовидное соединение деревянных деталей
Прием крестовидного скрепления деревянных заготовок (рис. 37) используют при возведении кровель и ферм. Глубина крепежной накладки может составлять 1/ 6— 2/ 3толщины используемого бруска. Во многом данный тип посадки схож с т-образным.

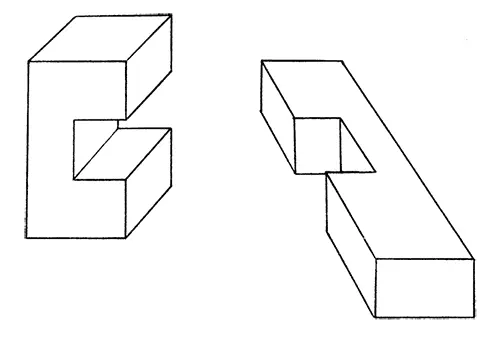

Рис. 37. Крестовидное соединение деревянных деталей
Т-образное соединение деревянных деталей
По форме детали, соединенные подобным образом, напоминают букву «Т». Как правило, данный тип посадки необходим для того, чтобы прикрепить перегородки к обвязке. Заготовки следует соединять под углом в 90°.
В том случае, если при посадке деталей прямой угол по каким-либо причинам будет нарушен, конструкция окажется непрочной и ненадежной.
Существуют две разновидности т-образного соединения: с прямой накладкой (рис. 38, а) и с потайным шипом (рис. 38, б).
В случае использования приема т-образного соединения с потайным шипом предварительно следует сделать такой шип, после чего зафиксировать его в какой-либо стороне балки. При применении другой разновидности т-образного крепления необходимо выполнить ступенчатую накладку. О том, как ее сделать, будет рассказано ниже.

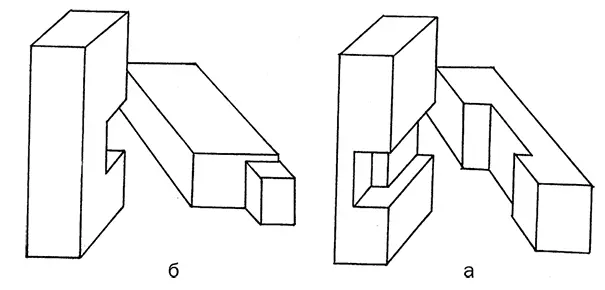

Рис. 38. Т-образное соединение деревянных деталей: а – с прямой накладкой; б – с потайным шипом
Сначала с одной стороны вырезают древесину на половину ширины заготовки, а с другой – на треть. Затем с первой стороны нужно удалить слой древесины на ½. В итоге толщина сохранившейся части будет составлять ¼ общей толщины заготовки.
С той стороны детали, где срез древесины был сделан на треть, нужно сделать паз таким образом, чтобы толщина оставшейся нетронутой части бруса была равна половине общей толщины детали.
Т-образное соединение деревянных деталей с прямой накладкой представляет собой один из наиболее прочных и надежных способов фиксации. Дополнительно усилить его можно лишь, воспользовавшись специальным клеем.
Применение гвоздей в данном случае недопустимо, поскольку велика вероятность повреждения ступеней накладки.
Врубка в лапу – данный тип соединения деревянных деталей обычно используют при строительстве колодцев, а также душей и туалетов. Такое крепление является наиболее прочным, лишь в некоторых случаях требуется дополнительное усиление его накладками.
Выполняют подобное крепление так. Прежде всего нужно обтесать бревно с одного конца так, чтобы получить куб. Далее стороны последнего следует разделить на восемь равных частей. Работая с торцевой стороны, нужно обтесать куб таким образом, чтобы получить трапецию, одно основание которой было бы равно 4 частям, а второе – 6 частям. Движения при этом следует направлять вдоль волокон древесины. Полученная лапа должна иметь трапециевидную форму и сужаться в направлении к середине бревна. В результате получается сруб (рис. 39).

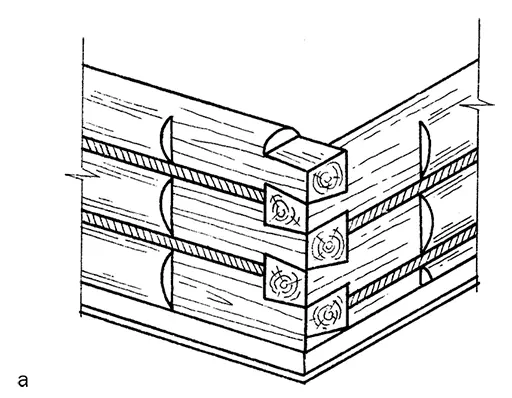

Рис. 39. Врубка в лапу: а – схема соединения

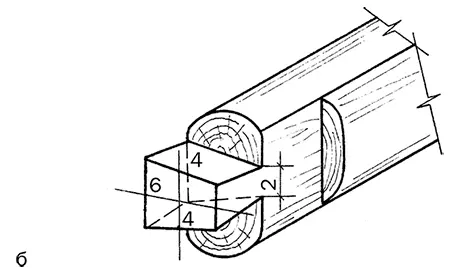

Рис. 39 (продолжение). Врубка в лапу: б – вырубка лапы
Возведение внешних стен душа и туалета
