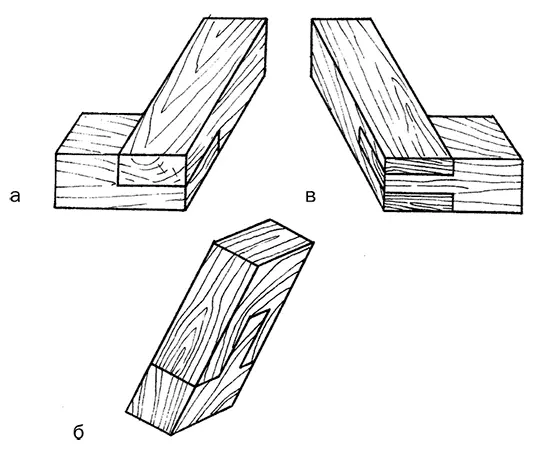

Рис. 34. Разновидности торцевого соединения деревянных заготовок: а – торцевое вполдерева; б – торцевое в паз и гребень; в – торцевое шиповое
Торцевые соединения в паз и гребень . Соединенные таким образом детали устойчивы к растяжению. Посадка напоминает прием посадки в замок и производится следующим образом. На одной заготовке следует проделать паз, а другую снабдить шипом, после чего скрепить обе детали. Такой узел (рис. 34, б) может быть с прямой и с косой насадкой.
Торцевые шиповые соединения. Скрепленные таким образом деревянные детали способны противостоять значительному изгибу. Детали насаживают одну на другую так, как показано на рис. 34, в. Подобная посадка может быть со ступенчатым или с косым стыком. Поверхность накладок должна быть хорошо зачищена от заусенцев и шероховатостей.
Угловые соединения деревянных деталей
Чаще всего такой тип соединения заготовок используют в процессе изготовления оконных и дверных блоков, а также деревянных рам. Скрепленные таким образом детали оказываются расположенными по отношению друг к другу под прямым углом. Все угловые соединения можно разделить на две группы: крепление на шип и на ус.
При посадке заготовок на шип применяют самое разное число шипов (чаще 1–3). Если необходимо выполнить особо прочное соединение, то количество шипов следует увеличить. Существует две основные разновидности креп ления на шип: сквозное (рис. 35, а) и несквозное. В последнем случае шипы оказываются замаскированными внутри детали. Для придания конструкции прочности паз под шип на деревянной детали следует делать несколько более глубоким, оставляя, таким образом, место для клея.
Соединение деревянных деталей на ус заключается в том, что заготовки крепятся под углом в 45° по отношению друг к другу (рис. 35, б).
К угловым соединениям можно также отнести и угловую врубку. В зависимости от угла, под которым располагаются детали после посадки, различают два типа такого крепления. Первая разновидность: когда заготовки соединяют под углом не более 45°. При этом сначала делают деталь, снабженную дополнительным элементом, после чего прикрепляют ее к основанию.

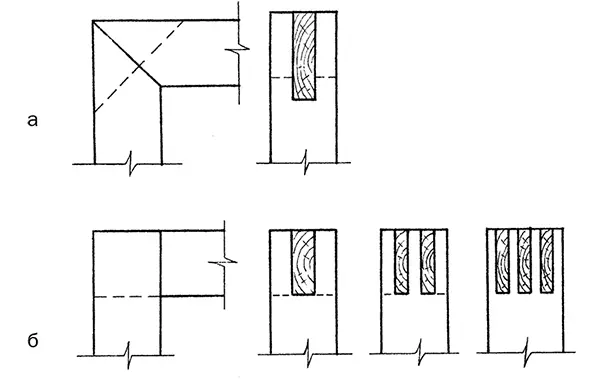

Рис. 35. Угловые соединения деревянных деталей: а – сквозное на ус; б – сквозное на шип
Вторая разновидность угловой врубки: детали находятся под углом более 45°. Такая конструкция представлена двумя заготовками, которые располагаются под различным углом наклона по отношению к плоскости основания.
Боковые соединения деревянных деталей
Другое название бокового крепления деревянных заготовок – сплачивание. Его нередко используют при изготовлении таких конструкций, как ворота, ограждения, пол и двери.
Такая посадка отличается прочностью и надежностью. При необходимости его рекомендуется усилить щитами или досками, положенными поперек. В плотницком деле используется несколько типов бокового соединения.
Боковое крепление на гладкую фугу. Такое соединение представляет собой щит, составленный из склеенных между собой по боковинам заготовок, имеющих абсолютно гладкую поверхность (рис. 36, а).
Боковое соединение на рейку. Для выполнения такого крепления на обеих боковых сторонах каждой детали следует сделать пазы. После этого заготовки нужно последовательно соединить, посадив на вставные рейки (рис. 36, б).
Боковое соединение в четверть. Для того чтобы произвести посадку в четверть, необходимо с обеих боковых сторон каждой заготовки вырезать четверть в виде недостроенной латинской буквы S, после чего надежно скрепить все детали (рис. 36, в).
Боковое соединение в паз и в гребень. Существует две разновидности крепления деревянных деталей в паз и в гребень: с пазами, выполненными в форме треугольника (рис. 36, г) и прямоугольника (рис. 36, д). Соединение в треугольный паз, как правило, используют при сборке паркета, а в прямоугольный – для устройства дверного блока.
Боковое соединение внахлест. Такой тип сплачивания (рис. 36, е) обычно применяют при строительстве здания в процессе сборки стен, а также при возведении кровли. Такая посадка деталей позволяет защитить конструкции от воздействия осадков и влаги.
