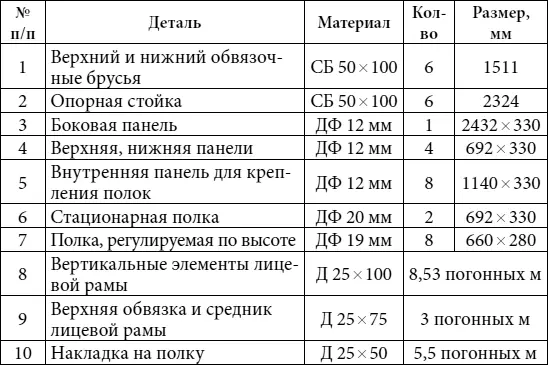

Таблица 17

Примечание: если высота потолков в вашей квартире отличается от 2,5 м, размеры деталей придется пересчитать.

Обозначения материалов: СБ – сосновый брус; ДФ – дубовая фанера; Д – дуб.

Дополнительно: клинья или тонкие планки, шурупы 4,5 × 40 мм, 4,5 × 50 мм и 4,5 × 75 мм, отделочные гвозди длиной 40 и 50 мм, полкодержатели, металлические ленты («стандарты») с отверстиями под упоры для крепления полок, отделочные материалы, фурнитура для дверок и выдвижных ящиков.

Основной элемент стеллажа в стиле high-tech, изображенного на рис. 39, а , – стойка, которая может быть изготовлена из металлической водопроводной трубы 1–1,5 дюйма. Ее нижняя часть опирается на металлический или деревянный кругляш (чтобы не портить пол кромкой трубы). Стеллаж представляет собой ряд таких стоек, расположенных вдоль стены или поперек комнаты (в зависимости от конкретных условий) на расстоянии 900 мм друг от друга. На стойки нанизаны полки из деревянных щитов, ДСП или МДФ, расположенные на различных уровнях. Для создания совсем уж футуристического проекта можно использовать полки из пластика (например, из сотового поликарбоната), или приспособить для этой цели подоконники, которые идут в комплекте к металлопластиковым окнам.

Для того чтобы полки можно было нанизать на стойки, сделайте в них отверстия, отстоящие на 40–50 мм от краев, диаметром чуть большим, чем внешний диаметр стойки. В стойках просверлите ряд сквозных отверстий диаметром 5–6 мм с шагом 150 мм с таким расчетом, чтобы полки можно было устанавливать на любой высоте. Фиксируются полки по высоте небольшими штифтами, которые можно изготовить из стального прутка или гвоздей длиной 60–80 мм.

Вариантов установки такого стеллажа несколько, и все они несложны. Можно несколько верхних полок прикрепить к стене петлями на анкерах, и они будут удерживать в вертикальном состоянии всю конструкцию. Если стеллаж используется в качестве перегородки, то лучше всего установить стойки в распор между полом и потолком, заклинивая верхний конец стойки с помощью обычного водопроводного сгона. Для этого на верхнем конце трубы должна быть нарезана резьба. На резьбу навинтите муфту, в которую ввинтите сгон на три четверти ее длины. Собранный стеллаж установите в нужном положении. После этого, подложив под свободный конец сгона прокладку, аналогичную нижней опоре стойки, вывинтите сгон, заклинивая при этом всю конструкцию. При этом все стойки расклинивать необязательно, но крайние и угловые должны быть закреплены очень надежно.

Те, кого металл в интерьере оставляет равнодушным, делают стеллажи цельнодеревянными. Простейший пример такой конструкции представлен на рис. 39, б [12] Разумеется, конфигурация стеллажа должна соответствовать геометрии вашей комнаты, вписываясь в ниши, проемы и т. п. Поэтому все размеры на чертеже являются ориентировочными. Данная конструкция настолько проста, что изменить эти размеры применительно к конкретному помещению (сохраняя пропорции) не представляет никаких трудностей. . При аккуратном изготовлении и продуманном оформлении этот стеллаж будет выглядеть ничуть не хуже мебели из модного салона. Вместе с тем затраты на его создание минимальны – несколько досок и лист ДСП или МДФ.

Заготовки для стоек – три пары досок 65 × 16 мм длиной 1800 мм и пара – длиной 1600 мм. Опоры для полок представляют собой рейки с размерами 16 × 16 × 280 мм.

Стойки стеллажа после их сборки напоминают лесенки, у которых ступеньками служат опорные рейки для будущих полок, прикрученные шурупами. Диаметр отверстия под шурупы в рейках должен превышать толщину шурупа, иначе сухие рейки будут легко трескаться.

Крайние стойки прикрепите к стене с помощью стальных уголков, под которые в пласти выберите стамеской или фрезером гнезда (рис. 39, е ).

Расстояние между стойками, равное ширине полок, выберите из условия оптимального раскроя имеющихся ДСП и максимального использования свободного места в комнате.

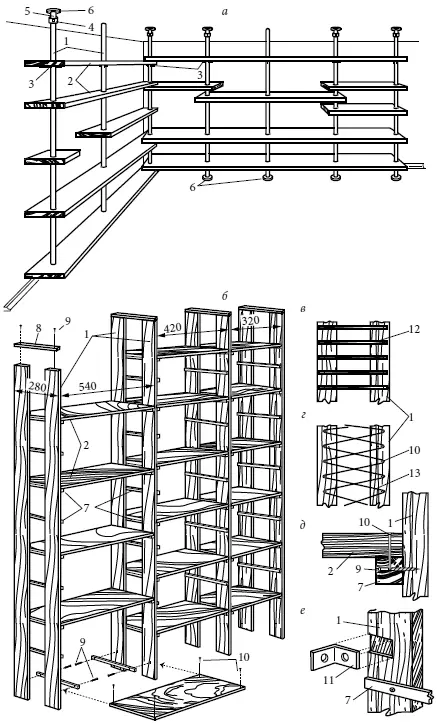

Рис. 39 . Простые стеллажи:

а – стеллаж со стойками из труб; б – деревянный стеллаж; в – обшивка стоек рейками; г – обвивка стоек капроновым шнуром; д – крепление полок; е – крепление стеллажа к стене;
