При нижней разводке трубы помещают в подвальном помещении здания. Если дом имеет два этажа и более, санитарно-технические устройства и соответствующую (водоразборную) арматуру размещают строго друг над другом, прокладывая трубопроводы по кратчайшей траектории. При единой системе водопроводов вода во всех установках подходит для питья и подается с равным напором (рис. 8.1).

Системы водоснабжения различаются в зависимости от требуемого напора и соответствующего оборудования.

♠ Система под напором используется при строительстве зданий высотой до пяти-шести этажей. При этом необходимо, чтобы в наружном водопроводе напор постоянно был больше или равен напору, который требуется для нормальной работы всех водоразборных устройств дома. Если нет гарантии стабильного напора в наружном водопроводе, такую систему применять не рекомендуется.

♠ Система с водонапорным баком применяется, когда при небольшом потреблении воды напор сильнее, чем необходимо, а при активном — слабее. Бак является накопителем, который подает воду в час пик. Недостаток системы заключается в том, что для размещения водонапорного бака нужен дополнительный этаж, а это существенно удорожает строительство.

♠ Повысительные насосные установки рекомендуются при равномерном потреблении воды и недостаточном напоре в наружном водопроводе (подобное часто встречается в сельской местности). Такая установка размещается в подвале.

♠ Водонапорный бак с повысительной насосной установкой применяется, если потребление воды неравномерно, а напор в наружном водопроводе недостаточен.

♠ Водонасосная (пневматическая) система с повысительными насосными установками требует довольно сложного и дорогого оборудования. Данная система редко используется при малоэтажном индивидуальном строительстве.

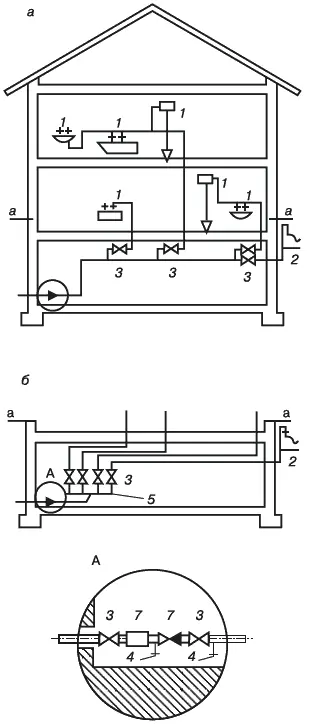

Рис 8.1. Схема питьевого водопровода: а — запорные вентили; б — распределительный коллектор; 1 — водоразборная арматура; 2 — поливочный трубопровод; 3 — запорный вентиль; 4 — опускной кран; 5 — распределительный коллектор; 6 — обратный клапан; 7 — счетчик расхода воды

Кстати, при любом индивидуальном строительстве не обойтись без насоса. В зависимости от области применения насосы могут быть:

♠ поверхностными — в этом случае вода всасывается, а сам насос размещается вне источника. В свою очередь, такие насосы бывают вихревыми или центробежными. Первые используются, когда нужно повысить давление воды, а вторые служат для выкачивания воды из скважин небольшой глубины, колодцев, родников и др. Наиболее удобны поверхностные насосы с элементами автоматики: при их применении в системе поддерживается постоянное давление (1,5–3 атмосферы) и обеспечивается бесперебойная работа водоразборного оборудования;

♠ погружными. Их применяют в случае, когда невозможно использовать поверхностные. Колодезные и скважинные погружные насосы отличаются по конструкции, поэтому при выборе насоса необходимо учитывать, для какого источника воды он предназначен.

Для удаления загрязненных бытовых стоков применяются дренажные насосы1. По конструкции все они являются погружными. Фекальными называются дренажные насосы, служащие для перекачивания канализационных сточных вод из септиков.

К различным бытовым устройствам, в которых предполагается удаление сточных вод (ванна, унитаз, стиральная машина и др), присоединяются канализационные насосные установки — специальные емкости, оборудованные насосом. При заполнении емкости до определенного уровня насос откачивает сточные воды в канализационный сток. Современные канализационные установки являются самоочищающимися.

Канализация— это сложный комплекс инженерных сооружений, оборудования и санитарных мероприятий, которые обеспечивают утилизацию и очистку сточных вод. Способ отвода сточных вод выбирают на стадии проектирования дома и инженерных коммуникаций к нему.

Прежде всего необходимо разработать проект внутренней канализации и в специализирующемся на данном вопросе учреждении заказать оформление проектной документации. Проектирование канализации включает проведение расчетов с учетом типа труб, уклона, объема сточных вод и т. д., определение мест прокладки труб, установки сантехники, размещения вентиляционных отверстий.
