Стропильная система любой крыши состоит из стропил и обрешетки .

Изготавливается стропильная система из дерева, металла, железобетона. При индивидуальном строительстве наиболее распространенным материалом является дерево — брусья и доски из древесины хвойных пород.

ПРИМЕЧАНИЕ

Все деревянные части стропильной системы должны обрабатываться антисептическими и антипиренными пропитками подобно тому, как обрабатывается дерево, предназначенное для возведения стен здания. Использовать древесину без био- и огнезащиты ни в коем случае нельзя.

Кроме сравнительной простоты изготовления и монтажа, а также дешевизны, у дерева есть еще одно преимущество перед металлическими или железобетонными стропилами: вес. Деревянная стропильная система гораздо легче, а ведь вес несущих конструкций крыши дает дополнительную нагрузку на стены (собственно говоря, стропильная система и нужна для того, чтобы принять на себя нагрузку кровельного пирога, потенциальную ветровую и снежную нагрузки и передать все это несущим конструкциям здания). Кроме того, деревянную стропильную систему несложно подогнать прямо на месте, если обнаружились какие-либо недочеты в возведенных стенах. Осуществить же подгонку металлических стропил гораздо сложнее, ну а железобетонных — и вовсе невозможно.

Тем не менее некоторые предпочитают стропила из металлического профиля или смешанную конструкцию из дерева и металла. Но это уже дело вкуса.

По конструкции стропильные системы подразделяются на два типа: наслонные и висячие стропила.

Наслонные стропила— простейшая система, применяемая в зданиях с надежными внутренними стенами или опорами. Роль стропильных ног играют балки, уложенные наклонно. Их нижний конец упирается в мауэрлат — специальный подстропильный брус, который прокладывают по верху стены. Верхние концы стропил прикрепляются к горизонтальному брусу в самом верху крыши — коньковому прогону, который, в свою очередь, опирается на систему из подкосов (диагональные брусьев) и стоек (вертикальных брусьев). Таким образом, вес крыши переносится на внутренние домовые опоры.

Обычно наслонные стропила встречаются в небольших постройках, если пролет крыши (расстояние между опорами) составляет до 6,5 м (без дополнительных опор). Если здание достаточно широкое, то на внутренних стенах устанавливаются промежуточные опоры. Они представляют собой специальные лежни, проложенные вдоль внутренних стен. На эти лежни устанавливаются подкосы и стойки, на которые и опирается продольный прогон, принимая на себя часть нагрузки конькового прогона. При этом пролет крыши может достигать 10–12 м.

Шаг стропил — расстояние от одной стропильной ноги до другой — рассчитывается исходя из ряда данных:

♠ качественных характеристик материала, используемого для изготовления стропил (например, в случае деревянных стропил следует учесть, изготовлены они из бревен, брусьев или досок);

♠ типа кровельного покрытия;

♠ климатических условий данного региона (например, если в местности преобладает ветреная погода, то крыша нуждается в дополнительном укреплении, ведь ветровая нагрузка может быть очень значительной);

♠ элементов обрешетки в сечении.

Обычно шаг стропил составляет 0,3–1 м.

Способы крепления стропильной системы также зависят от перечисленных выше характеристик.

Если пролет крыши достигает 7–12 м, а надежных дополнительных опор нет, используются висячие стропила(рис. 7.2). Они изготавливаются из бревен или брусьев.

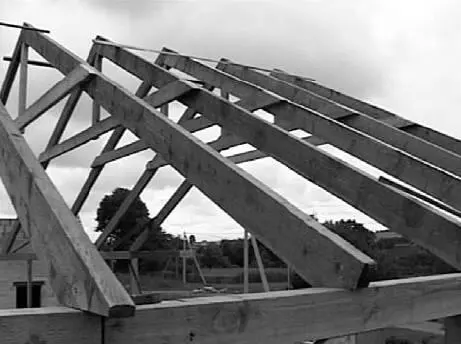

Рис. 7.2. Висячие стропила

Если наслонные стропила передают на мауэрлат всю нагрузку от кровельного пирога, то висячие — только вертикальную. Объясняется это просто. Хотя в данной конструкции нижний конец стропильной ноги опирается на мауэрлат так же, как и при устройстве наслонных стропил, ее верхний конец просто крепится к коньку при помощи прорезного шипа. Чтобы усилить крепление, используют скобы. А чтобы стропила не прогибались под весом кровли, их крепят ригелем.

ПРИМЕЧАНИЕ

Выбор конструкции стропил зависит и от материала, из которого возведены стены здания. Так, наслонные стропила применяются, если стены достаточно массивны и могут воспринимать как вертикальную, так и горизонтальную (распорную) нагрузку от стропил. Висячие же стропила применяются в постройках с легкими стенами, например в каркасных домах.
