При индивидуальном малоэтажном строительстве чаще всего используются балочные перекрытия, отличающиеся простотой возведения и хорошей теплоизоляцией. Такие перекрытия состоят из несущей части (балки) и заполнения (наката). Они могут выполняться из различных материалов: дерева, металла и железобетона.

Балки для перекрытий изготавливаются как из хвойных, так и из лиственных пород. При этом древесину следует выбирать качественную, не имеющую большого числа сучков, косослоя, свилеватости и других недостатков, которые влияют на ее прочностные характеристики. В соответствии со строительными нормами и правилами балки необходимо обрабатывать антисептическими составами и пропитывать антипиренами (как и дерево, предназначенное для возведения стен).

Привлекательность балочных деревянных перекрытий объясняется их экологичностью, легкостью (при их возведении не нужны грузоподъемные механизмы), низкой стоимостью, возможностью производства работ при любой температуре, отличной тепло- и звукоизоляцией. К недостаткам таких перекрытий можно отнести сгораемость, возможность загнивания отдельных элементов, а также невысокую прочность и долговечность (в сравнении со стальными и железобетонными перекрытиями).

ПРИМЕЧАНИЕ

Строение перекрытий и применяемые для их сооружения материалы находятся в прямой зависимости от конструкции здания. Так, в зданиях с каркасными или каркасно-щитовыми стенами допустимы только деревянные перекрытия, поскольку каркас дома не рассчитан на более тяжелые нагрузки.

При этом на основании строительных норм и правил деревянные балки могут использоваться для устройства междуэтажных перекрытий при ширине пролета (комнаты) не более 5 м и чердачных перекрытий (если чердак не эксплуатируется) при ширине пролета до 6 м.

Нагрузки на перекрытия складываются из собственной массы перекрытия и временных (полезных) нагрузок, возникающих в процессе эксплуатации дома. Собственная масса междуэтажных деревянных перекрытий зависит от конструкции перекрытия и применяемого утеплителя и обычно составляют 220–230 кг/м 2, чердачных перекрытий — 250–300 кг/м 2(в зависимости от массы утеплителя). Временные нагрузки на чердачное перекрытие принимаются за 100 кг/м 2, на междуэтажное — 200 кг/м 2. Таким образом, чтобы определить полную нагрузку, которая приходится на 1 м 2перекрытия в процессе эксплуатации дома, необходимо суммировать временную нагрузку и собственную массу перекрытия. А чтобы балки не прогибались под весом перекрытия, их нужно размещать на определенном расстоянии друг от друга (табл. 6.1).

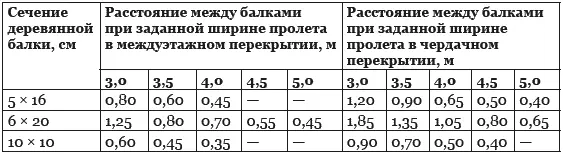

Таблица 6.1. Расстояние между балками деревянного перекрытия [1] По материалам http://www.builderclub.com/

Расстояние между балками зависит и от толщины досок пола: если она равна или превышает 28 мм, то расстояние между балками не должно быть больше 0,5 м.

Монтаж перекрытия начинается с установки несущих балок.

ВНИМАНИЕ

Перед установкой балки следует обработать антисептическим составом. Если они будут опираться на каменные или бетонные стены, то концы балок необходимо обернуть двумя слоями рубероида: при непосредственном контакте с камнем, кирпичом или бетоном дерево начинает гнить.

Обычно деревянные балки укладывают по короткому сечению пролета, если возможно, параллельно друг другу и на одинаковом расстоянии между собой. Укладку балок ведут «маячным» способом: вначале устанавливают крайние балки, а затем — промежуточные. Правильность положения крайних балок выверяют уровнем, а промежуточных — рейкой и шаблоном.

В деревянных домах балки перекрытия врубают в бруски верхней обвязки каркаса стен над несущими стойками каркаса. Концы балок выводят за пределы стены для образования карнизного свеса, который защитит наружные стены от атмосферных осадков.

Монтаж несущих балок в доме с кирпичными стенами или стенами из пенобетонных блоков имеет свои особенности.

Между крайними балками и кирпичной стеной оставляют зазор не менее 5 см, который потом забирают рейкой. Каждую вторую балку укрепляют: в кладку устанавливают стальные анкеры, один конец которых не достает до наружной поверхности стены на 12 см, а другой — выступает внутрь помещения на 20 см. Крепление анкеров и деревянных балок осуществляют с помощью стальных накладок сечением 5 × 6 мм и гвоздей диаметром 5–6 мм.
