Каркасное домостроение широко распространено по всему миру.

Стеновая панель каркасного дома представляет собой сухой сосновый или еловый брус, с двух сторон обшитый влагоустойчивыми плитами. Между плитой и брусом проложен утеплитель (минеральная, стеклянная или целлюлозная вата, древесно-волокнистая плита) и пароизоляционная мембранная пленка.

Каркасные дома нуждаются как во внутренней, так и в наружной отделке. С одной стороны, это является недостатком. Но с другой — это позволяет осуществить скрытую прокладку всех инженерных систем. Вес каркасной конструкции значительно ниже, чем аналогичной постройки из бревен, кирпича или железобетона. Более того, каркасный дом — это единственное приемлемое бюджетное решение, если грунт на участке слабый. При любом другом варианте потребуется весьма дорогостоящий фундамент.

В последнее время широко распространилась каркасно-панельная технология: стеновые панели изготавливают в заводских условиях и доставляют заказчику с уже установленными окнами, а порой — даже с проложенными инженерными системами.

Каркас состоит из нижней обвязки, стен, верхней обвязки, подкосов жесткости и вспомогательных элементов (промежуточных стоек и ригелей), между которыми располагаются оконные и дверные проемы.

Нижнюю обвязку, служащую основанием каркаса, собирают из брусьев, бревен или толстых досок (рис. 5.10).

Рис. 5.10. Простой вариант нижней обвязки: 1 — гнездо для угловой стойки; 2 — гнезда для промежуточных стоек; 3 — усиливающие доски

Для защиты нижней обвязки и создания дополнительной звукоизоляции под бруски подкладывают просмоленные или обработанные антисептиком прокладки из войлока или резины. Если запланированы значительные нагрузки, то необходимо сформировать усиленные гнезда угловых стоек (рис. 5.11).

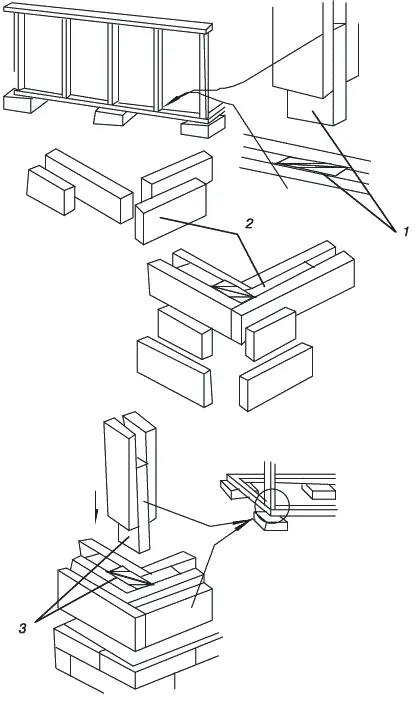

Рис. 5.11. Формирование усиленных гнезд в нижней обвязке: 1 — фиксация промежуточных стоек; 2 — сборка усиленного гнезда для угловой стойки; 3 — фиксация угловой стойки

Если балки пола предстоит врубать в обвязку, ее составляют из двух венцов. Врубку балок пола обычно выполняют при помощи углового замка внакладку или в простой сковородень с прирезкой. Эти балки входят в систему горизонтальных связей конструкции, придавая ей необходимую жесткость. Все врубки фиксируются металлическими скобами для придания прочности и жесткости соединениям конструкции.

Выбор балок является ответственным моментом, потому что просчеты при определении сечения несущих деревянных элементов приведут к нежелательным прогибам пола. При выборе сечения балок нужно учитывать, что высота балки должна быть не менее 1/16 ширины расчетного пролета, а ее ширина — 1/3–1/2 этой же величины.

В зависимости от несущей способности балок, длины их пролета и величины эксплуатационных нагрузок расстояние между балками выбирают в пределах 0,5–1 м. Расстояние между балками цокольного и чердачного перекрытий должно соответствовать расстоянию между стойками каркаса. Наиболее экономичными считаются балки толщиной 5 и высотой 15–18 см при расстоянии между ними 40–60 см. Балки обязательно следует пропитать антисептиками и противопожарными составами.

Бруски нижней обвязки крепят к фундаменту анкерами, металлическими хомутами или каким-либо другим доступным способом, чтобы избежать бокового сдвига каркаса (рис. 5.12).

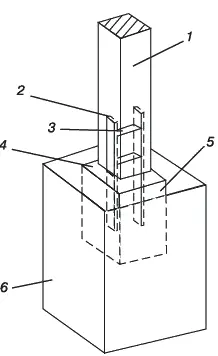

Рис. 5.12. Обеспечение вертикальности стоек каркаса с помощью металлических анкеров: 1 — стойка; 2 — анкер из полосовой стали; 3 — болт с гайкой; 4 — гидроизоляционный отступ; 5 — бетонная опора; 6 — фундаментная бутобетонная опора

Прямые углы формируют при помощи строительного угольника. Горизонтальность брусков нижней обвязки проверяют по нивелиру или строительному уровню.

После того как угловые и промежуточные стойки установлены, их вертикальность проверяют строительным уровнем, а затем каждую стойку закрепляют временными связями (рис. 5.13).
