В качестве примера подробно разберем установку на дверь ручек с защелкой.

1. Фрезой или сверлом по дереву выбирается паз под защелку.

2. Защелка временно крепится саморезами.

3. Острым специальным ножом обводится контур.

4. Выбирается паз на толщину пластины защелки.

5. Засверливаются отверстия под крепежные шурупы.

6. Намечается отверстие под ручку и ребристый стержень, передающий усилие ручки на защелку. Его стандартный размер — 8 × 8 мм.

7. Отверстие высверливается перьевым или спиральным сверлом.

8. Крепится защелка, вставляется стержень, прикладываются ручки. Намечаются отверстия под крепежные шурупы. Ручки закрепляются на месте (рис. 10.8 и 10.9).

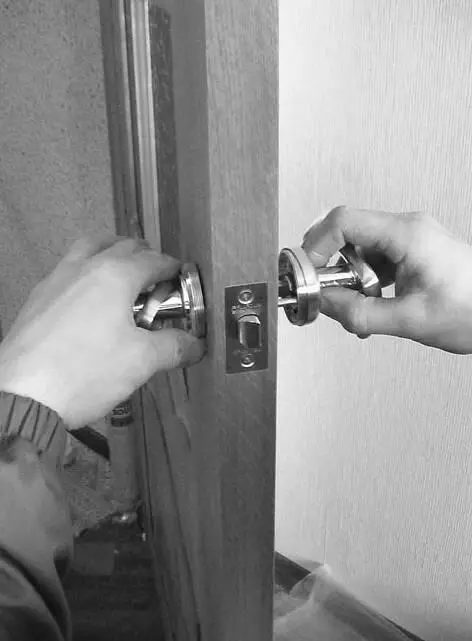

Рис. 10.8. Установка дверных ручек

Аналогично крепится на коробке накладка под защелку.

1. Накладка прикладывается к нужному месту, ее контур обводится острым ножом.

2. Выбирается паз на толщину накладки с учетом кривизны поверхности.

3. Намечаются отверстия под крепеж и засверливаются.

4. Выбирается паз под язычок защелки с запасом.

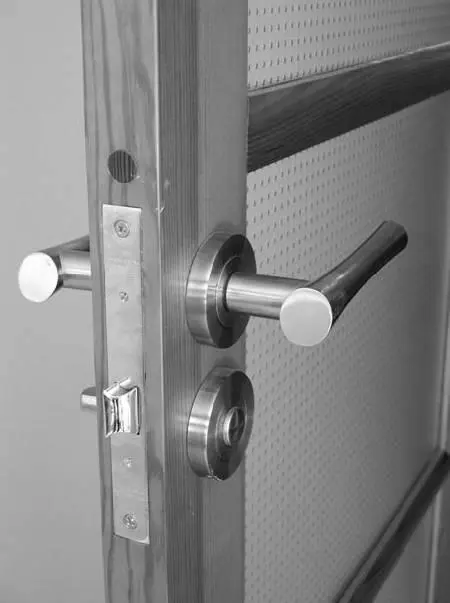

Рис. 10.9. Дверные ручки с замком, запираемым изнутри

Лестница — это не только необходимый атрибут здания, связующее звено между этажами или, если дом одноэтажный, между крыльцом и поверхностью земли. Это еще и элемент дизайна, а порой даже произведение искусства. Существует огромное разнообразие лестниц — наружные и внутренние, узкие и широкие, винтовые и прямые, с перилами и без, не говоря уже о стремянках, садовых, приставных, веревочных лестницах и пр. Вы не обязаны делать лестницу своими руками, хотя и такой вариант не исключен, но чем больше вы узнаете о лестницах, тем проще будет объяснить профессиональным проектировщикам и строителям, что именно вы хотите видеть в итоге (рис. 10.10).

Рис. 10.10. Лестница в доме

Чтобы ознакомить вас с основными терминами и понятиями, приведу краткий «лестничный» словарь.

Балюстрада — лестничная площадка с ограждением или балкон над лестницей.

Балясины — декоративные детали перил, находящиеся между ступенями и перилами.

Больцы — специальные болты, на которые лестничная ступень крепится к стене.

Глубина шага лестницы (проступь) — соотношение высоты и ширины ступени, примерно равное размеру стопы взрослого человека.

Забежные ступени — ступени, расположенные непрерывно по кругу. В плане (вид сверху) они представляют собой либо трапецию, либо треугольник.

Косоур — несущий элемент лестницы, наклонная балка, на которую сверху укладываются лестничные ступени. Косоуры бывают металлические, деревянные, железобетонные.

Лестничный марш (пролет) — подъем с определенным количеством ступеней от пола одного этажа до пола следующего или до лестничной площадки.

Марш — непрерывный ряд ступеней. Лестницы могут быть одномаршевыми, двухмаршевыми или многомаршевыми.

Подступенок — доска или плита, расположенная под верхним порогом ступени и закрывающая зазор между ступенями.

Тетива — несущая наклонная балка. В отличие от косоура, ступени крепятся к ней не сверху, а с внутренней стороны, например вставляются в пазы или гнезда.

Шаг лестницы — высота одной ступени, включая ее толщину.

ПРИМЕЧАНИЕ

Согласно СНиП установлены следующие размеры: для жилых и общественных помещений высота подступенка — 14,8 см, ширина проступи — 30 см; для подвальных и чердачных помещений высота подступенка — 17,1 см, ширина проступи — 26 см.

Существует пять основных типов лестниц. Это лестницы на косоурах, на больцах, на обсадной трубе (винтовые и спиралевидные), складные и выдвижные и, наконец, комбинированные.

Лестница на косоурах выглядит солидно, занимает много места и привлекает внимание. Такие лестницы, как правило, изготавливаются из дерева, а следовательно, неизбежно наступает момент, когда ступени начинают скрипеть. Тут уж практически ничего сделать нельзя.

В зависимости от формы косоура — прямой, округлой или зубчатой — лестница может быть соответственно с прямым маршем, с видимым изгибом или накладная.
