Рис. 2.7. Воздушная камера предотвращает стук, называемый гидравлическим ударом

И, в конце концов, еще одним знаком неисправности сантехники является отвратительный запах. Чаще всего он бывает вызван проблемами в вентиляционной системе или плохим уплотнительным кольцом под унитазом. Попробуйте определить по запаху его источник и причину возникновения.

Таблицы, приведенные далее, содержат сводную информацию о том, какие требования необходимо соблюдать в рамках большинства стандартов. Сантехнические стандарты затрагивают три составляющих – подачу воды, отвод воды и вентиляцию. Для всех трех составляющих имеются свои стандарты, затрагивающие размер и тип труб, их расположение и крепеж. Для правильного истолкования стандартов необходимо определить, какой расход воды вам нужен. Количество воды зависит от ее предназначения, например для стирки одежды или душа. Все домашние приспособления, в которых используется вода, называются сантехническими приборами . Если прибором используется большее количество воды, то на него приходится и больший расход воды.

Иногда в стандартах приводятся различные значения расхода воды для некоторых целей, например для того, чтобы принять душ. В этом случае вам лучше обратиться за подобной информацией в местный отдел планирования или выдачи разрешений. Тем не менее, данные, приведенные в табл. 2.1, помогут вам определить расход воды в вашем случае.

Таблица 2.1. Расход воды сантехническими приборами

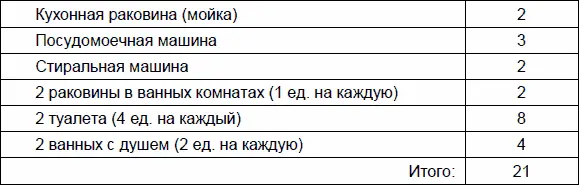

Для примера давайте подсчитаем, какой расход воды потребуется для трехкомнатного дома с двумя ванными и прачечной. Предположим, что подвал отсутствует, а в прачечной можно подключить только стиральную машину и сушилку. Также допустим, что обе ванны совмещены с душем. На кухне имеется раковина (мойка) и посудомоечная машина.

Исходя из полученного итога, для определения размера труб, слива и пр. можно воспользоваться приведенными далее таблицами.

Большое значение имеет размер труб, по которым вода поступает в дом и далее к местам ее использования. Если труба окажется слишком маленькой, то это приведет к слабому напору воды и перепадам давления. Как только вы подсчитали расход воды для вашего дома, вы можете определить размер необходимых вам труб. Далее приведены две таблицы. Таблица 2.2 содержит информацию, в основном предназначенную для большинства низконапорных систем сельского типа, в которых вода подается с помощью электрического насоса или напорного резервуара. Обычно их включение происходит тогда, когда давление воды в резервуаре достигает 30 фунтов/дюйм 2(2,1 кг/см 2), а выключение – при давлении воды 50–55 фунтов/ дюйм 2(3,5–3,85 кг/см 2). Таблица 2.3 предназначена для высоконапорных систем, характерных для большинства городов. Следует запомнить, что номинальное стандартное давление воды в городе составляет 80 фунтов/дюйм 2(5,6 кг/см 2). Это значение используется в большинстве таблиц для расчета расхода воды. Тем не менее это значение может и меняться. Поэтому данные, приведенные в табл. 2.3, – это общие данные, касающиеся любых систем, имеющих давление более 60 фунтов/дюйм 2(4,2 кг/см 2). Если вы не знаете, какая из систем существует в вашем районе, обратитесь в местный отдел.

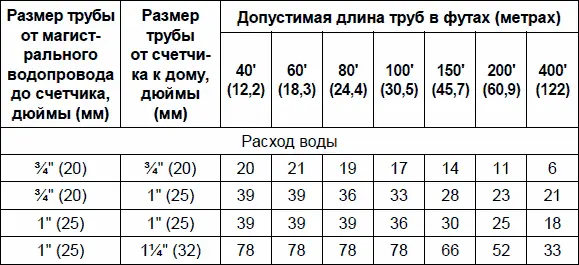

Таблица 2.2. Трубы для систем водоснабжения с давлением воды ниже 60 фунтов/дюйм 2 (4,2 кг/см 2 )

Таблица 2.3. Трубы для систем водоснабжения с давлением воды выше 65 фунтов/дюйм 2 (4,55 кг/см 2 )

Если бы дом из нашего примера с расходом воды 21 единица находился в сельской местности с низконапорной системой водоснабжения, то вы могли бы заметить, что вам будет разрешено использовать не более 60 футов (18,3 м) труб диаметром ¾" (20 мм). Однако при использовании в доме 1" труб (25 мм), даже при наличии подводящей водопроводной трубы диаметром ¾" (20 мм), вы уже можете располагать 250 футами (76,2 м) распределительных труб внутри дома.
