Дмитрий Федоров - Электропроводка в квартире. Своими руками

Главное, что нужно сказать – распределительные коробки должны быть доступны для обслуживания. Да, может быть это не очень эстетично в плане дизайна, но если смонтировать распределительную коробку за подвесным потолком, то при малейшей неисправности могут возникнуть достаточно большие проблемы. Стоит помнить, что самые слабые места в электропроводке – это соединения.

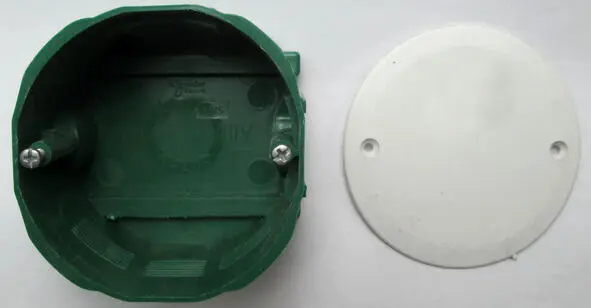

Распределительная коробка.

Помимо распределительных коробок для скрытого монтажа в продаже есть огромное количество накладных коробок самых разнообразных размеров, но их применение в квартирах сильно ограничено – на видном месте их не поставить (будет некрасиво), а прятать за подвесной потолок (чем «грешат» многие электрики) просто нельзя, т.к в последствии к ним не будет доступа.

В целях пожарной безопасности, а также для обеспечения сменяемости электропроводки и защиты ее от возможных механических повреждений кабель прокладывают в гофрированной ПВХ трубе. Это официальное обоснование использования гофры.

По сути, неисправность кабеля на прямых участках минимальна – 99% неисправностей возникают в местах соединений (разветвительные коробки, розетки, электрощит), то есть как раз там, где кабель без гофры. Таким образом пожарная безопасность сомнительная. С точки зрения защиты от механических повреждений отечественная гофра то же вряд ли поможет. В плане сменяемости проводки – на небольших ровных участках возможно что-то получится, но пара поворотов кабеля – и про эту сменяемость можно забыть.

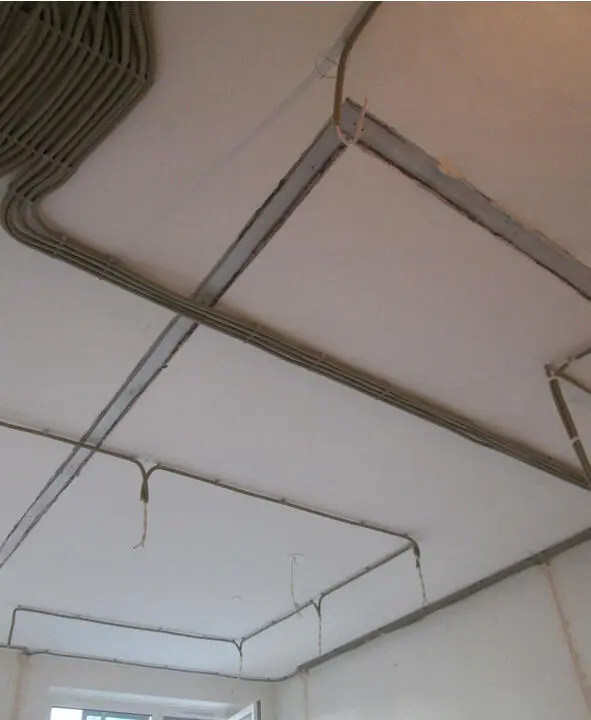

Электропроводка в гибкой ПВХ трубе отечественного производства.

С другой стороны надо – так надо, да и хоть какая-то защита лучше, чем ее полное отсутствие. Но подходить к использованию гофры тоже надо с умом – открытые участки кабеля прокладываем в гофре (например, за подвесным потолком), в штробах – можно без гофры. Кстати при монтаже кабеля по потолку для крепежа можно использовать специальные клипсы – очень удобная вещь. Если же крепить кабель перфолентой – то это тот редкий случай, когда гофра может защитить кабель от механических повреждений.

На самом деле все перечисленные недостатки гофрированной ПВХ трубы присущи только отечественной/китайской продукции. Есть импортные изделия, соответствующие всем требованиям, но и цена у них соответствующая, к тому же в магазине сразу не купить – только на заказ.

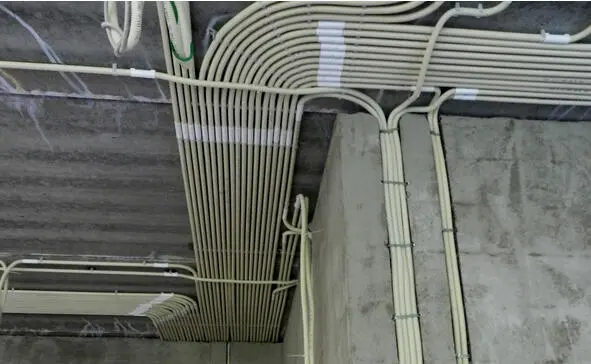

Электропроводка в гибкой и жесткой ПВХ трубе импортного производства.

Раз уж заговорили про монтаж кабеля, сразу коснемся темы крепежа, ведь независимо от типа проводки необходимо соблюдать одно правило – кабель должен плотно прилегать к строительным основаниям, иными словами его нужно закрепить на поверхности (СНиП 3.05.06—85).

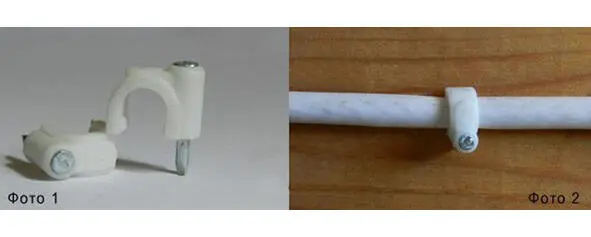

Начнем с самого простого – открытая прокладка кабеля с использованием скоб (фото.1). Применяется для крепления кабеля к деревянным основаниям. Для работы, помимо самих скоб и кабеля, потребуется только молоток. Кабель крепим через каждые 40—50 см (фото 2).

Крепеж для открытой проводки.

Крепеж для гофрированной трубы.

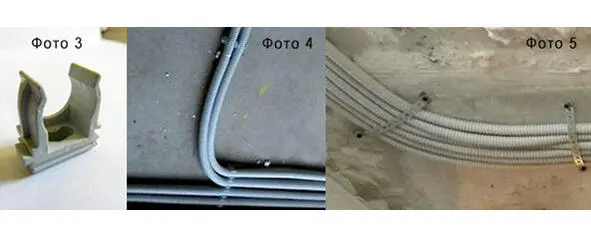

При монтаже кабеля в гофре лучше использовать пластиковые клипсы – фото 3. Здесь все достаточно не сложно – крепим клипсу к основанию и вставляем в нее кабель (фото 4). Клипсы крепим через каждые 40—50 см. Также можно воспользоваться перфолентой ЛСП 12+0.75 (фото 5).

Крепеж для гофрированной ПВХ трубы.

Теперь поговорим о том, как закрепить кабель в штробе. Опять-таки начнем с простого – если необходимо закрепить всего один-два кабеля, то лучше применить для этой цели дюбель-хомуты (фото 7). Если же в штробе прокладываются сразу несколько кабелей, то проще использовать перфоленту (фото 8). Кабель крепится через каждые 50—70 см.
