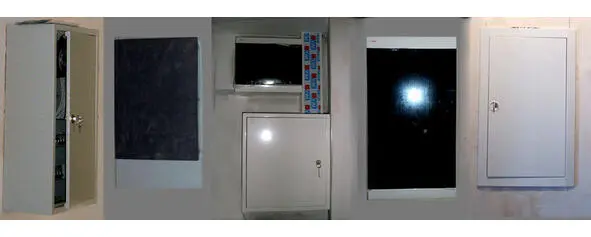

Если говорить о накладных щитках – то они просто крепятся к стене, все быстро и просто. Единственный недостаток в том, что он …. накладной. Далеко не всем это по душе. С другой стороны, если установить встраиваемый щиток не представляется возможным, то можно подобрать симпатичный накладной импортных производителей (например, АВВ или SCHNEIDER ELECTRIC).

Квартирные электрощиты

Если говорить о материале – то тут дело вкуса. Металлические, конечно, покрепче, но если поставить не самый дешевый пластиковый щит – то, как показывает многолетняя практика, он без проблем прослужит долгие годы.

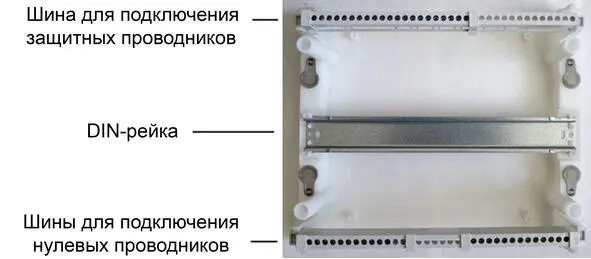

Внутренняя часть электрощита, независимо от вида и страны производителя, выглядит примерно одинаково: DIN – рейки, на которые устанавливается оборудование, и шины N и PE для подключения нулевых и защитных проводников (фото).

Что касается размеров электрощитов, то здесь все зависит от количества модулей, которые в него можно установить. К примеру, щит на 9, 12, 24 или 36 модулей (бывают и больше). Один модуль – это место под один автоматический выключатель (18мм).

Электрощит

Электросчетчики бывают однофазными и трехфазными и выбор, в данном случае, зависит только от схемы распределения электроэнергии. Далее счетчики делятся на однотарифные и многотарифные. Последние несколько дороже, но их применение позволяет значительно сократить расходы на электричество (выбор, на мой взгляд, очевиден).

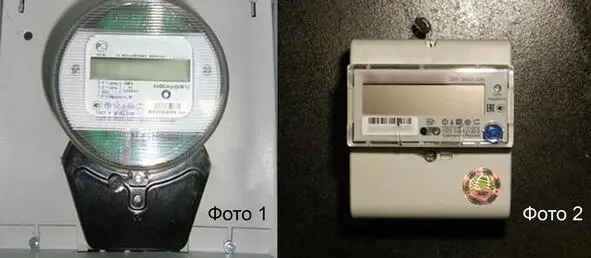

Также счетчики могут отличаться по способу установки: либо на отдельную площадку (фото 1), либо на Din-рейку (фото 2). Счетчики, устанавливаемые на Din-рейку достаточно компактные, что является их несомненным достоинством.

При покупке электросчетчика можно обратить внимание и на отечественных производителей – здесь все не так безнадежно, как с электрощитами. Скорее, даже, наоборот. Стоят они относительно не дорого, а качество на высоте.

Самые распространенные аппараты защиты, устанавливаемые в квартирах – это автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы.

Расписывать конструктивные особенности, я думаю, великого смысла нет: информации много, но, при использовании качественной продукции, на выбор или монтаж она никак не влияет. Лучше кратко и по делу.

Автоматические выключатели

Автоматические выключатели служат для защиты кабеля от токов короткого замыкания и перегрузок. Бывают 1-, 2- и 3-х полюсные. В квартирах, как правило, используются однополюсные (однофазные).

Производятся автоматы разных номиналов начиная от 6 ампер (далее 10, 16, 20, 25, 32, 40, 50, 63 …и др.). Номинал автомата – это максимальная величина тока, которую он может через себя пропустить. Если ток в линии превысит номинал автомата, то через некоторое время автомат отключается.

Также автоматы имеют разные характеристики срабатывания. Для жилых помещений следует выбирать автоматы с характеристикой С (С6, С10, С16 и т.д.).

Устройства защитного отключения (УЗО)

Устройства защитного отключения (УЗО) служат для защиты человека от поражения электрическим током (на 10мА и на 30мА) и защиты электропроводки от возгораний (на 100 и 300мА). Используются только в паре с автоматическими выключателями, так как не предназначены для защиты от коротких замыканий и перегрузок на линии (номинал УЗО, указанный в Амперах – это всего лишь «пропускная способность» УЗО).

Дифференциальные автоматы

Дифференциальные автоматы – это устройства, которые объединяют в себе функции обычного автомата и УЗО (защищают от коротких замыканий, перегрузок и токов утечки). По характеристикам все то же самой, что у автоматов и УЗО (к примеру, дифавтомат С6А 10 мА).

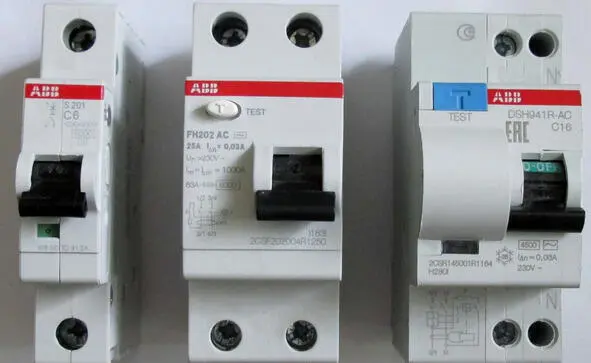

Автоматический выключатель, УЗО и дифференциальный автомат

В целом, аппараты защиты отвечают за безопасность и экономить на них не стоит. Одни из лучших марок – это АВВ и Legrand. Отечественные и китайские аппараты защиты, мягко сказать, не отличаются высоким качеством, и к установке я бы их не рекомендовал.
