В сельской местности, где нет централизованного водоснабжения, среди домашнего электрооборудования наверняка есть электрический насос для поднятия воды из колодцев и скважин.

Конструктивно любой электронасос состоит из двух частей: двигателя, работающего от электросети, и собственно насоса. По принципу действия различают два типа насосов: центробежные («Кама», «Агидель», «Урал») и вибрационные («Малыш», «Струмок», «Родничок»).

Механизм центробежного насоса (рис. 95) состоит из рабочего колеса с лопастями, всасывающего трубопровода и приемного устройства с обратным клапаном.

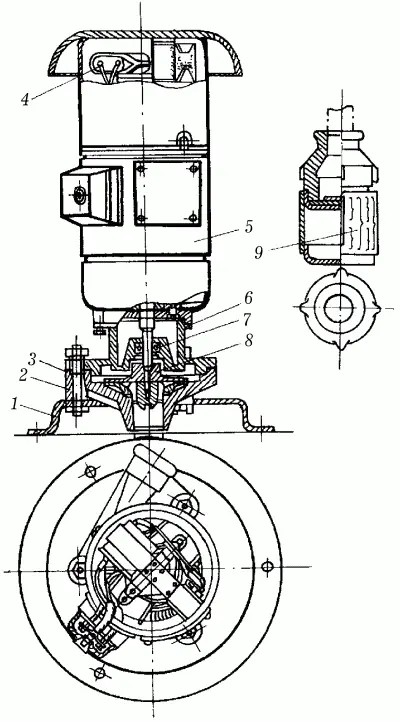

Рис. 95. Электронасос центробежного типа «Кама»: 1 – подставка; 2 – основание корпуса; 3 – прокладка; 4 – помехоподавляющее устройство; 5 – электродвигатель; 6 – крышка насоса; 7 – сальник; 8 – рабочее колесо; 9 – приемное устройство.

Забор воды из водоносной жилы, колодца или водоема и ее транспортировка к месту потребления осуществляются следующим образом: при вращении рабочего колеса во всасывающем патрубке образуется вакуум, за счет чего вода непрерывно поступает во всасывающий трубопровод и под воздействием центробежной силы выбрасывается из корпуса насоса в напорный трубопровод, по которому поступает в резервуар или на раздачу.

Обязательным условием работы центробежных насосов является наличие воды в рабочем колесе и всасывающем трубопроводе перед включением его в сеть. Для удержания воды в этих деталях на то время, пока насос бездействует, предназначено приемное устройство, снабженное фильтром и обратным клапаном. При установке насоса необходимо проследить за тем, чтобы приемное устройство было расположено строго вертикально, поскольку обратный клапан закрывается под действием собственного веса. Прежде чем запустить насос в работу впервые или после ремонта, в его корпус следует предварительно налить воду.

Для того чтобы оградить электродвигатель от попадания на него влаги, вал, выходящий из насоса для насадки электродвигателя, уплотнен сальником, который состоит из двух резиновых манжет и вставки между ними; крепится сальник с помощью двух шайб и стягивающей гайки.

Чтобы КПД центробежного насоса был максимальным, зазор между выступами рабочего колеса и расточками в крышке и корпусе насоса не должен превышать 0,15 мм. Производительность центробежных насосов – до 1,5 м 3/ч; рассчитаны они на напор в 17 м, максимальная высота всасывания – до 7 м.

Действие насосов вибрационного типа основано на использовании электромагнитных колебаний: под действием частоты тока электромагнит создает колебания, передаваемые клапану-поплавку, мембрана которого начинает вибрировать, захватывая воду из водоносного слоя и проталкивая ее по трубопроводу. Конструкция клапана препятствует обратному току воды.

При работе насос вибрационного типа должен быть полностью погружен в воду (рис. 96).

Рис. 96. Установка электронасоса вибрационного типа: а – в обсадной трубе скважины; б – в колодце; 1 – насос; 2 – кольцо; 3 – связка провода со шлангом; 4 – капроновая подвеска; 5 – пружинная подвеска; 6 – провод; 7 – шланг.

Рабочие параметры электронасосов вибрационного типа: мощность – до 300 Вт, напор – до 40 м, максимальная высота всасывания – до 40 м, производительность – от 0,5 до 1,5 м 3/ч (в зависимости от марки), время непрерывной работы – 2 часа (после чего устраивается перерыв на 15–20 минут).

Несомненно, перечень бытовой электротехники не ограничивается лишь теми приборами, о которых здесь велась речь. Наверняка у многих имеются вентиляторы, фены, конвекторы, сплит-системы, посудомоечные машины, однако все эти устройства являются приборами достаточно сложными (и дорогостоящими), чтобы пытаться самостоятельно производить их ремонт, не обладая специальными знаниями. А о том, как устранить мелкие неполадки в виде испорченного электрошнура или штепсельной вилки, сказано уже достаточно.

Заканчивая разговор о бытовых электроприборах, хочется еще раз напомнить, что качество работы и продолжительность срока службы зависят не только от их технических характеристик, но и от отношения к ним. Поэтому следует запомнить некоторые полезные советы по уходу за домашними электрическими приборами и электропроводкой.
