Чердак можно использовать в качестве дополнительного хозяйственного помещения. Он способствует хорошей вентиляции жилища, при печном отоплении в нем находится дымовая труба.

В последнее время чердачные помещения все чаще используются для устройства в них мансард.

Существует несколько видов скатных крыш (рис. 13):

– односкатные, которые опираются на 2 наружные стены разной высоты;

– двухскатные, опирающиеся на 2 наружные стены равной высоты;

– полувальмовые (двухскатные), у которых верхние части торцевых стенок срезаны в виде треугольника – вальмы;

– вальмовые, торцевые скаты которых выполнены в виде скошенных треугольников, а боковые – в виде трапеций;

– шатровые, 4 ската которых выполнены в виде одинаковых треугольников, сходящихся в одной точке;

– ломаные (мансардные) двухскатные, каждая плоскость которых представляет собой 2 прямоугольника, соединенных между собой под тупым углом.

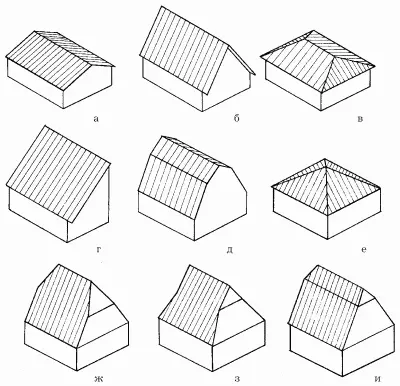

Рис. 13. Виды скатных крыш: а – пологая двухскатная; б – крутая двухскатная; в – вальмовая четырехскатная; г – односкатная; д – ломаная двухскатная; е – шатровая четырехскатная; ж, з, и – полувальмовые четырехскатные (мансардные).

Самыми экономичными и удобными являются односкатные крыши с уклоном не более 5 %: они позволяют максимально использовать внутреннее пространство здания и могут служить потолком в хозяйственных постройках (гаражах, сараях, банях и т. д.), не требующих его строгой горизонтальности.

При необходимости использования чердачного помещения для сушки белья, хранения домашней утвари или устройства мансарды крышу жилого дома делают двухскатной или ломаной.

Вальмовая крыша лучше, чем все остальные, выдерживает ветровые нагрузки, но ее строительство требует определенных профессиональных навыков и более трудоемко.

При выборе того или иного типа крыши необходимо учитывать не только ее эксплуатационные, но и декоративно-художественные характеристики.

Так, высокая крыша на одноэтажном доме, с одной стороны, делает его внешний вид более внушительным и привлекательным, а с другой стороны, позволяет использовать дополнительный объем чердачного помещения. Кроме того, на крутых скатах крыши почти не задерживается снег.

Основными элементами крыши являются:

– несущая конструкция, состоящая из деревянных балок, стропил или сборных ферм, состоящих из верхнего и нижнего поясов и заключенной между ними решетки из скосов и подкосов;

– основание под кровлю;

– гидро– и теплоизоляционный слой;

– собственно кровля.

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы – 5–10 м и более.

В качестве составного элемента крыши стропила выполняют очень важную функцию, поддерживая обрешетку и тем самым принимая на себя вес кровли, давление снега и ветра. По конструкции они делятся на наслонные и висячие.

Если пролет крыши (расстояние между опорами) не превышает 6,5 м, а при дополнительной опоре – 10–12 м, то используются наслонные стропила (рис. 14).

Рис. 14. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.

Висячие стропила используются в том случае, когда пролет крыши составляет 7–12 м и нет дополнительных опор. В отличие от наслонных они передают на мауэрлат только вертикальное давление.

Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса (рис. 15).

Рис. 15. Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.

В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться:

– на верхние венцы (рис. 16) в деревянных, рубленых или брусчатых зданиях;

Рис. 16. Опирание наслонных стропил в деревянных, рубленых или брусчатых домах: 1 – шип; 2 – стропильная нога.

– на верхнюю обвязку (рис. 17) в деревянных каркасных зданиях;

Рис. 17. Опирание наслонных стропил в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога.
