Для определения устойчивости камней первого ряда их кладут насухо без раствора, после чего заливают слой раствора, предварительно приподняв камень, а затем слегка осадив его постукиванием молотка.

После кладки верст начинают заполнять забутку, или середину фундамента. Раствор в забутку кладут лопатой. Его должно быть столько, чтобы при укладке камней избыток раствора просачивался в вертикальные и горизонтальные швы среди камней. При возведении забутки следует соблюдать перевязку швов, то есть периодически менять тычки с ложками. Одновременно камни осаживают молотком или трамбовкой. Нужно следить за тем, чтобы камни без раствора между собой не соприкасались, поскольку это приведет к снижению прочности кладки.

После возведения забутки приступают к расщебенке кладки. С помощью молотка слегка постукивают по камням, в результате чего щебень с раствором заполняет все пустоты между ними. Затем каждый уложенный ряд ровняют. Таким образом выкладывают все последующие ряды.

Кладку «под скобу» выполняют при строительстве столбов и простенков. В этом случае камни подбирают одинакового размера, используя шаблон (рис. 71). Кладка «под скобу» – разновидность кладки «под лопатку».

Рис. 71. Виды бутовой кладки: а – под лопатку; б – под скобу; в – под лопатку с приколкой лицевой поверхности; 1 – перстовые камни; 2 – раствор; 3 – щебеночное основание; 4 – постелистые камни.

Другая разновидность кладки «под лопатку» – это кладка с приколкой лицевой поверхности. Ее характерной особенностью является то, что все неровности на лицевой поверхности предварительно окалываются перед укладкой в наружную или внутреннюю версту. Этот вид кладки поверхности используют при сооружении стен подвалов.

Кладка «под лопатку» в опалубке дает возможность получить гладкую поверхность, если поверхность камней не вполне ровная. При таком способе кладки нет необходимости делать верстовые ряды и углы.

Для кладки «под залив» применяют камни с рваной поверхностью, без определенного подбора и кладки верстовых рядов. При плотном грунте глубина траншеи достигает 1,25 м, кладку ведут без опалубки враспор со стенками траншеи (рис. 72). Применяют кладку «под залив» при возведении фундаментов в непросадочных грунтах.

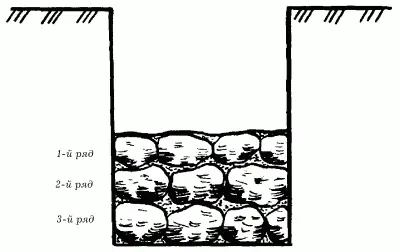

Рис. 72. Кладка бутового камня враспор со стенками траншеи.

Кладку «под залив» чаще всего применяют при возведении зданий высотой не менее двух этажей. Для этого в заранее подготовленном котловане с отвесными стенками тщательно выравнивают основание, сверху укладывают щебень слоем не менее 10 см. На щебень насухо выкладывают 30-сантиметровый слой бутового камня, после чего выполняют расщебенку и заливают все жидким раствором. Все последующие слои укладывают на растворе.

Кладка с виброуплотнением считается более прочной по сравнению с кладкой «под лопатку». Выполняют ее следующим образом: первый ряд выкладывают насухо, затем заполняют пустоты между камнями щебнем, заливают раствором и устанавливают вибратор для уплотнения кладки. Вибрацию продолжают до тех пор, пока не прекратится впитывание раствора в кладку.

Следующий ряд кладки выполняют способом «под лопатку», после чего снова устанавливают вибратор.

Кладку с использованием виброуплотнения делают враспор со стенками траншеи или в опалубке в непросадочных грунтах.

При возведении цоколя иногда возникает необходимость выполнить декоративную поверхность. Для этого можно использовать циклопическую кладку, для выполнения которой требуются околотые камни. Их располагают в верстовых камнях, с помощью раствора придают швам выпуклость и расшивают их (рис. 73).

Рис. 73. Циклопическая кладка.

Перед возведением фундамента прежде всего проводят подготовительные работы на строительном участке: подготавливают камни, ящики для раствора, желоба, по которым спускают камень и раствор.

На бровке траншей глубиной 1,25 м расставляют ящики для раствора на расстоянии 4–5 м друг от друга. Бутовые камни укладывают между ящиками раствора. В процессе кладки камни подают помощнику непосредственно в руки, а не кидают вниз.
