Реализуемая система «мастер-ключ» зависит от типа и модели замков. Некоторые общие принципы построения мастер-системы применяются к каждому типу замка, но определенные модели каждого типа замков могут потребовать специальной переделки. Это, прежде всего, справедливо для многих пиновых цилиндровых замков повышенной секретности, которые обладают уникальными функциями.

Группы замков с нарезкой модифицирует под мастер-систему производитель. Процесс заключается в создании выступов различной формы и изменении их размеров внутри каждого замка. Индивидуальный ключ изготавливают так, чтобы он проходил через выступы только одного из замков, поэтому он может открывать только один замок и не подходит к остальным. Мастер-ключ конструируют так, чтобы он мог проходить через выступы всех замков, поэтому он способен открывать все замки.

Как упоминалось в главе 3 , замки с нарезкой обладают очень небольшой степенью секретности. Их, как правило, не используют в ситуациях, когда требуется система «мастер-ключ», поэтому редко адаптируют к этой системе.

Сувальдные замки также включаются в систему «мастер-ключ» производителем. Это очень затратная по времени процедура, которую редко выполняет слесарь-замочник.

Сувальдный цилиндровый замок можно модифицировать под мастер-систему за счет установки двух рядов сувальд. Один ряд может перемещаться индивидуальным ключом, другой – мастер-ключом.

Другой способ создания мастер-системы на основе сувальдных замков заключается в наличии управляющей сувальды, которая имеет штырь, проходящий через нее и соединяющий ее со всеми другими сувальдами в замке. Мастер-ключ изготавливают так, чтобы управлять замком путем подъема управляющей сувальды.

Обычный дисковый замок имеет прямоугольный вырез в каждом механизме секретности. Замок включается в мастер-систему за счет использования механизмов секретности с вырезами специальной формы (под несколько комбинаций ключей). Одна сторона механизма секретности может перемещаться индивидуальным ключом, а другая – мастер-ключом. Помимо различных вырезов ключи имеют разные (обратные) канавки под замочную скважину. В дисковом замке, входящем в систему «мастер-ключ», замочная скважина сконструирована так, что в нее можно вставлять ключи с двумя различными конфигурациями канавок.

В отличие от большинства замков других типов, которые обычно модернизирует под систему «мастер-ключ» изготовитель, пиновые цилиндровые замки в состоянии переделать слесарь-замочник. Такие замки можно модифицировать под мастер-систему различными способами.

Замочные скважины некоторых пиновых цилиндровых замков специально спроектированы для применения системы «мастер-ключ». Такие замочные скважины называют секционными. Одни ключи мастер-системы будут подходить к такой замочной скважине, а другие – нет. При этом (рис. 10.2) человек может комбинировать два или более замков для открывания одним ключом, а также изготавливать индивидуальный ключ для каждого замка. Даже в тех случаях, когда индивидуальные ключи имеют одинаковые позиции и глубину вырезов, они не могут войти в отверстия других замков. Другие ключи специальной конструкции могут входить в замочные скважины обоих типов замков. Секционные замочные скважины особенно полезны для больших мастер-систем, поскольку обеспечивают поддержку нескольких уровней.

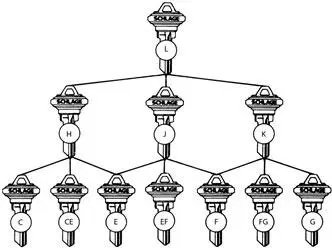

Рис. 10.2.Ключи для секционных замочных скважин продаются группами и предназначены для создания мастер-системы (С разрешения компании Schlage Lock Company)

Пиновые цилиндровые замки можно включить в мастер-систему путем создания более чем одной линии вращения для каждого цилиндра. Это достигается за счет размещения дополнительных мастер-пинов между верхними и нижними пинами. Пиновый цилиндровый замок, входящий в мастер-систему, имеет одну линию вращения для индивидуального ключа и другие – для мастер-ключей (рис. 10.3). В хорошо спроектированной системе ни один из индивидуальных ключей не сможет установить пины любого замка по линии вращения мастер-ключа; точно так же ни один из мастер-ключей не сможет переместить пины другого замка до линии вращения другого мастер-ключа.
