За последние десятилетия службы, аналогичные DigAlert, появились по всей территории Соединенных Штатов. Чтобы упростить процесс, в 2005 году Федеральная комиссия связи ввела единый федеральный телефонный номер 811 для обращения в такие организации. Согласно правилам, в такую службу должны обращаться все, кто планирует вести земляные работы на территориях, являющихся публичной собственностью, но владельцам частной собственности тоже рекомендуется это делать. Согласно недавнему отчету в DIRT (системе для составления отчетности об ущербе), десятки тысяч аварий в год можно было бы предотвратить, если бы все, кто собрался копать, бурить или взрывать, предварительно звонили в специальную службу.

В целях единообразия и ясности американские коммунальные компании используют для обозначения подземных коммуникаций Единый цветовой код, разработанный Американской ассоциацией общественных работ. Сегодня на улицах встречается определенный спектр цветов, который за последние десятилетия был формализован и пересмотрен Американским национальным институтом стандартов:

• КРАСНЫЙ:линии электропередач, кабели и кабелепроводы

• ОРАНЖЕВЫЙ:телекоммуникации, аварийные сигнализации, сигнальные линии

• ЖЕЛТЫЙ:газообразные или горючие материалы, включая природный газ, нефть, нефтепродукты и пар

• ЗЕЛЕНЫЙ:канализация и стоки

• ГОЛУБОЙ:питьевая вода

• ПУРПУРНЫЙ:очищенная вода, орошение, пульпопроводы

• РОЗОВЫЙ:временная маркировка, неизвестные сооружения или известные сооружения неизвестного назначения

• БЕЛЫЙ:предполагаемые зоны, границы или маршруты земляных работ

Цвета дают общую информацию о том, что расположено под землей, но для маркировки расположения, ширины и глубины тех или иных опасных объектов также используются определенные обозначения, например линии, стрелки и числа. Здесь тоже важны стандарты, и существуют специальные организации, которые помогают их координировать и распространять. Некоммерческая организация Common Ground Alliance, помимо прочих функций, занимается составлением руководства по оптимальным методам для «обеспечения безопасности подземных работ и предотвращения ущерба». Документы такого рода также содержат полезные разъяснения и диаграммы для любопытных урбанистов, желающих расшифровать уличную маркировку.

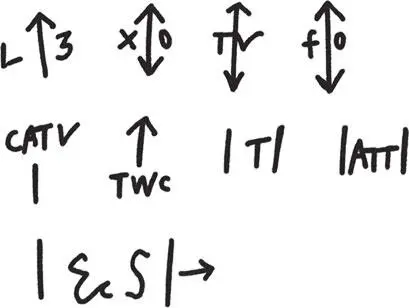

Некоторые энтузиасты идут дальше и создают более обширные руководства. Книга художницы Ингрид Беррингтон «Сети Нью-Йорка» содержит более ста страниц, посвященных всего одному цвету, маркирующему коммуникации в одном городе, – оранжевому, обозначающему сетевую инфраструктуру Большого яблока [1] Большое яблоко – прозвище Нью-Йорка. ( Прим. пер. ) . Ее книга – глубокое погружение в историю конкурирующих телекоммуникационных компаний, но также она предлагает практические примеры расшифровки обозначений: например, стрелка с буквами F и O по бокам показывает линию волоконно-оптической связи [2] Буквы F и O – от англ . fiber optic. ( Прим. пер. ) , пролегающую непосредственно под покрытием. Иногда такие маркировки содержат числа, указывающие глубину, а также названия соответствующих коммунальных компаний и аббревиатуры для типов используемых материалов – например, PLA для пластиковых труб.

В разных странах существуют свои национальные, региональные и местные соглашения разной степени официальности. В статье для BBC News журналист Лоуренс Коули описывает подземные коммунальные системы Лондона с помощью нескольких примеров, часть из которых демонстрирует, что коды могут быть понятны интуитивно. Например, число рядом с буквой D часто указывает уровень глубины. В обозначениях кабелей буквы H/V означают высокое напряжение, L/V – низкое напряжение, а S/L – уличное освещение. Для газопроводов HP обозначает высокое давление, MP – среднее давление, а LP – низкое [3] В примерах используются сокращения соответствующих английских слов: depth (глубина), high voltage (высокое напряжение), low voltage (низкое напряжение), street lights (уличное освещение), high pressure (высокое давление), medium pressure (среднее давление), low pressure (низкое давление). ( Прим. пер. ) . Некоторые обозначения с первого взгляда понять труднее: скажем, символ бесконечности указывает на начало или конец участка работ – противоречащее логике использование символа, который обычно относится к тому, что не имеет начала и конца. Для нанесения различных цветных букв и символов на тротуары и проезжую часть улиц, как правило, используются биоразлагаемые краски. Впоследствии эти странные иероглифы либо уничтожаются в ходе земляных работ, либо просто стираются со временем, постепенно освобождая место для новых, более ярких закорючек, возникающих вместе с новыми проектами. Прежде чем исчезнуть, эти обозначения дают важные сведения тем, кто ведет земляные работы, а для всех остальных служат окном в мир сложных систем, расположенных прямо у нас под ногами.
