Сергей Пронин - О нефти и газе доступным языком

Наверное, у многих из Вас отложились в памяти кадры из старых советских фильмов о первых добытчиках сибирской нефти: буровая установка, сверху бьет фонтан, кругом бегают радостные люди и умываются первой нефтью. Нужно отметить, что с того времени много что изменилось. И если сейчас возле буровой вышки появится фонтан нефти, то возле нее будет бегать много людей, но только они не станут радоваться, а больше будут озабочены тем, как предотвратить этот экологически вредный выброс. В любом случае то, что было показано на экране – это нефтяной фонтан. Нефть находится под землей под таким давлением, что при прокладке к ней пути в виде скважины она устремляется на поверхность. Как правило, фонтанируют скважины только в начале своего жизненного цикла, т.е. сразу после бурения. Через некоторое время давление в пласте снижается и фонтан иссякает. Конечно, если бы на этом прекращалась эксплуатация скважины, то под землей оставалось бы более 80% нефти.

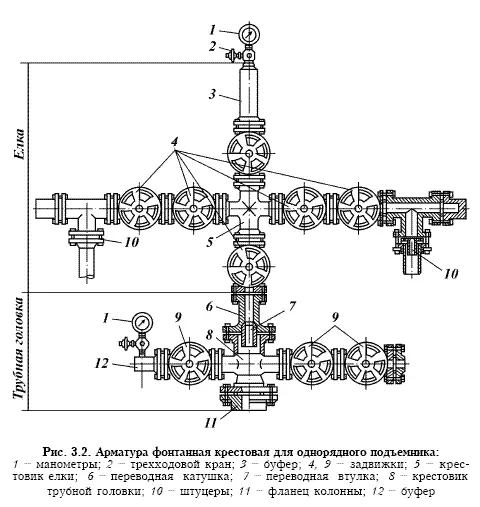

В процессе освоения скважины в нее опускается колонна насосно-компрессорных труб (НКТ). Если скважина эксплуатируется фонтанным способом, то на поверхности устанавливают специальное оборудование – фонтанную арматуру.

Не будем разбираться во всех деталях этого оборудования. Отметим только, что это оборудование необходимо для управления скважиной. С помощью фонтанной арматуры можно регулировать добычу нефти – уменьшать или совсем остановить.

После того, когда давление в скважине уменьшится, и скважина начнет давать совсем мало нефти, как посчитают специалисты, ее переведут на другой способ эксплуатации.

При добыче газа фонтанный способ является основным.

После прекращения фонтанирования из-за нехватки пластовой энергии переходят на механизированный способ эксплуатации скважин, при котором вводят дополнительную энергию извне (с поверхности). Одним из таких способов, при котором вводят энергию в виде сжатого газа, является газлифт.

Газлифт (эрлифт) — система, состоящая из эксплуатационной (обсадной) колонны труб и опущенных в нее НКТ, в которой подъем жидкости осуществляется с помощью сжатого газа (воздуха). Иногда эту систему называют газовый (воздушный) подъемник. Способ эксплуатации скважин при этом называется газлифтным.

По схеме подачи от вида источника рабочего агента — газа (воздуха) различают компрессорный и безкомпрессорный газлифт, а по схеме действия — непрерывный и периодический газлифт.

В затрубное пространство нагнетают газ высокого давления, в результате чего уровень жидкости в нем будет понижаться, а в НКТ — повышаться. Когда уровень жидкости понизится до нижнего конца НКТ, сжатый газ начнет поступать в НКТ и перемешиваться с жидкостью. В результате плотность такой газожидкостной смеси становится ниже плотности жидкости, поступающей из пласта, а уровень в НКТ будет повышаться. Чем больше будет введено газа, тем меньше будет плотность смеси и тем на большую высоту она поднимется. При непрерывной подаче газа в скважину жидкость (смесь) поднимается до устья и изливается на поверхность, а из пласта постоянно поступает в скважину новая порция жидкости.

Дебит газлифтной скважины зависит от количества и давления нагнетаемого газа, глубины погружения НКТ в жидкость, их диаметра, вязкости жидкости и т.п.

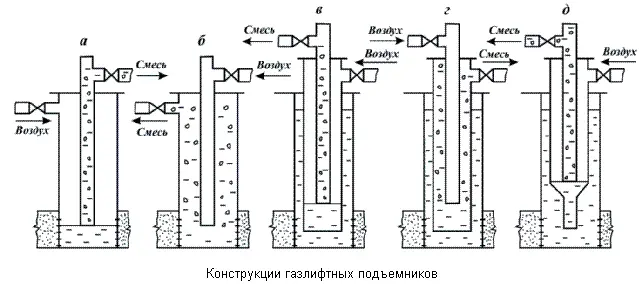

Конструкции газлифтных подъемников определяются в зависимости от числа рядов насосно-компрессорных труб, спускаемых в скважину, и направления движения сжатого газа. По числу спускаемых рядов труб подъемники бывают одно- и двухрядными, а по направлению нагнетания газа — кольцевыми и центральными (см. рис. 13.2).

При однорядном подъемнике в скважину спускают один ряд НКТ. Сжатый газ нагнетается в кольцевое пространство между обсадной колонной и насосно-компрессорными трубами, а газожидкостная смесь поднимается по НКТ, или газ нагнетается по насосно-компрессорным трубам, а газожидкостная смесь поднимается по кольцевому пространству. В первом случае имеем однорядный подъемник кольцевой системы (см. рис. 13.2,а), а во втором — однорядный подъемник центральной системы (см. рис. 13.2,б).

При двухрядном подъемнике в скважину спускают два ряда концентрически расположенных труб. Если сжатый газ направляется в кольцевое пространство между двумя колоннами НКТ, а газожидкостная смесь поднимается по внутренним подъемным трубам, то такой подъемник называется двухрядным кольцевой системы (см. рис. 13.2,в). Наружный ряд насосно-компрессорных труб обычно спускают до фильтра скважины.
