Наверное, поэтому в настоящее время насчитывается свыше 40 различных методов каротажа - электрические, радиоактивные, акустические, индукционные... Но хороший результат дает только их оптимальное сочетание.

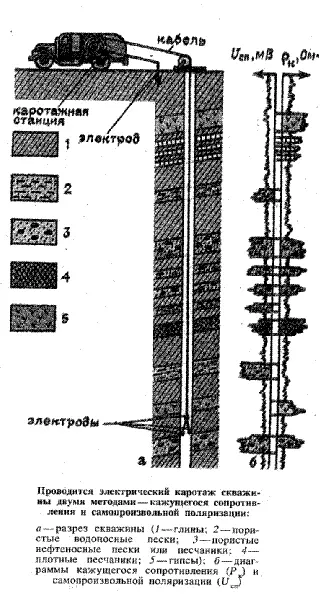

Например, по электрическому сопротивлению пород довольно четко можно выявить продуктивные горизонты, на которых стоит искать нефть и газ. Эти исследования дополняются акустическими и индукционными измерениями, позволяющими по тому, как распространяются вокруг скважины акустические колебания, как изменяется индуктивность близлежащих пород, оценивать их нефтенасыщенность.

Термометрический каротаж позволяет изучать изменение температуры вдоль ствола скважины. Эти данные позволяют расшифровать температурный режим недр, выделить газовые залежи, которые отмечаются по минимальным температурам. Дело в том, что адиабатическое расширение газа, согласно законам физики, приводит к понижению его температуры.

На СГ-3 (см. предыдущую статью «Сверхглубокие скважины»), кстати, температурный каротаж задал немало загадок. Поначалу температуры росли так медленно, что многие геофизики даже обозвали Балтийский щит «булыжником».

- Температурный режим в нем нарушен, говорили они, - щит пассивен, поэтому бесполезно искать тут рудообразования или какие-то другие залежи полезных ископаемых...

И действительно, поначалу температура возрастала очень медленно: на глубине 4 километра она составляла всего лишь 40° С, хотя по расчетам, давно должна была составлять градусов пятьдесят-шестьдесят... Потому случилось непредвиденное - температура, напротив стала нарастать ускоренными темпами и к 11-километровому рубежу достигла 200° С против ожидаемой сотни с небольшим. Что это - следствие древнего выветривания пород? Или ледяного «компресса», который длительное время прикрывал своей шапкой землю в данном районе?.. Пока геофизики разбираются в температурном феномене.

«Велико есть дело достигать во глубину земную разумом, куда рукам и оку досягнуть возбраняет натура; странствовать измышлениями в преисподней, проникать рассуждениями сквозь тесные расселины, и вечной ночью помраченные вещи и деяние выводить на солнечную ясность...»

Так писал в свое время М. В. Ломоносов, и его слова не потеряли своего значения за прошедшие два с лишним века. Все, о чем мы говорили в этой главе - не более, чем технические средства проникновения в тайны природы. Главный же ключ к познанию этих тайн - человеческий разум.

С помощью этого универсального инструмента был открыт еще один способ, позволяющий подвести итоговую черту под всеми другими методами исследования недр. Речь идет о возможности «сделать недра прозрачными».

Конечно, эти слова нё надо понимать буквально. Речь идет о новом способе комплексного использования всех тех данных, о которых вы прочли ранее.

- С переходом к познанию глубоких горизонтов земной коры, - сказал по этому поводу известный советский геолог Н. И. Хитаров, - показ результатов геологических исследований на одной плоскости недостаточен. Нужны «объемные» геологические карты...

Что же должна, представлять собой такая карта? Метод инжнеров-конструкторов, которые изображают объем на плоскости при помощи трех проекций одной детали, в данном случае не подходит; строение геологических структур подчас настолько сложно, что в трех проекциях немудрено запутаться. Тогда геологи решили воспользоваться опытом географов.

Как всем хорошо известно, что на обычных географических картах всегда присутствует и третье измерение - высота или глубина. Чем коричневый цвет горного массива, тем, значит, выше здесь горы. По тому же пути пошли и картографы подземных горизонтов. В качестве базы они берут определенную глубину, например 100 метров или 100 километров, - это зависит от масштаба карты и от того, для каких именно целей она предназначена. И дальше все как на обычной географической карте - цветом выделяется понижение или повышение данного района относительно уровня моря.

Если мы, например, будем рассматривать подобную карту Восточно-Европейской низменности, то увидим, что на ней преобладает зеленый цвет. Им выделены самые древние образования - архейские и протерозойские. Поверх него слой за слоем лежат более поздние, осадочные породы.
