Схема бронирования танка «Маус»
Вид соединения верхнего кормового листа с нижним

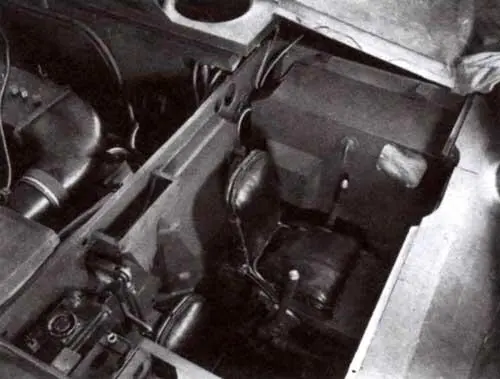

Вид на отделение управления. Справа от сиденья механика-водителя установлено сиденье

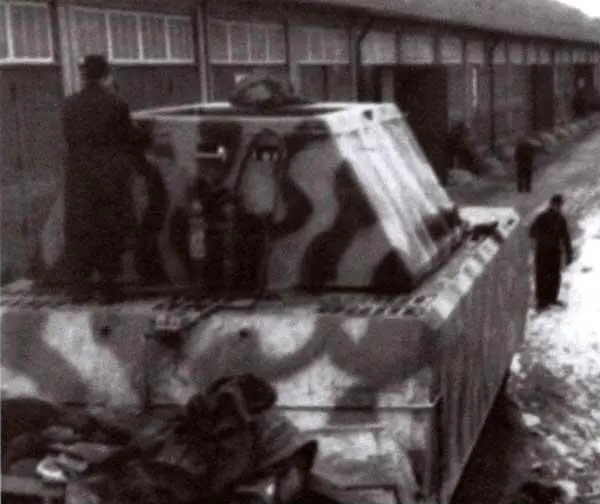

Выгрузка с платформы второго прототипа танка «Маус». Бёблинген, 10 марта 1944 года
БАШНЯ танка сваривалась из катаных листов и литых деталей из гомогенной брони средней твердости. Лобовая часть башни — литая, цилиндрической формы толщиной около 220 мм. Бортовые и кормовые листы — плоские. Катаные, толщиной 210 мм. Бортовые листы расположены под углом 30° к вертикали, кормовой — 15°. Лист крыши башни имел толщину 65 мм. Соединение броневых деталей башни выполнялось в шип с применением штифтов, несколько отличавшихся от штифтов в шиповых соединениях корпуса.
Таким образом, башня также была сконструирована с учетом равнопрочности всех ее деталей.
Неподвижная часть башенного погона выполнялась за одно целое с зубчатым венцом. Погон помещался в ступенчатой расточке крыши корпуса танка. Кольцо, которое приваривалось заподлицо с расточкой, увеличивало вертикальную направляющую поверхность погона.
Подвижная часть погона была приварена к днищу башни и представляла собой цилиндрический лист. Башня устанавливалась на трех тележках с двумя роликами каждая. Тележки катились по горизонтальной беговой дорожке неподвижного погона. Горизонтальные усилия воспринимались шестью двухроликовыми тележками, катящимися по вертикальной беговой дорожке неподвижного погона.
Вращение башни осуществлялось при помощи электромеханического привода, а для аварийной ситуации был предусмотрен ручной привод. Использовались две скорости вращения башни: быстрая — 8 град./с и медленная — 4 град./с. Во время марша башня блокировалась тремя стопорами. Кроме стопоров неподвижность башни обеспечивало специальное пневматическое устройство.
В качестве буксировщика (на танке «Маус II» не был установлен двигатель) использовался первый прототип
На вращающемся полике башни были установлены стеллажи для снарядов к обеим пушкам, здесь же размещался компрессор, предназначенный для продутия ствола 128-мм орудия. Компрессор работал от электрического двигателя постоянного тока мощностью 1000 Вт и напряжением 48 В.

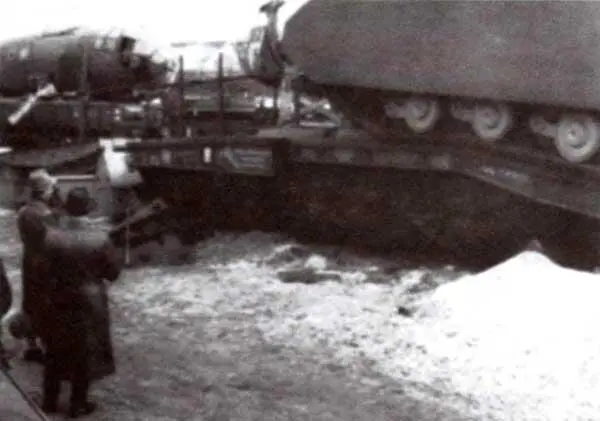

Шасси «Маус II» стаскивают с платформы. Хорошо виден торцевой пандус и буксирный трос
На крыше башни располагались два посадочных люка, два вентилятора, неподвижный броневой колпак перископического прицела, перископический прибор наблюдения командира и амбразура «устройства ближнего боя». В кормовой стенке башни имелся люк для загрузки боеприпасов, в крышке которого имелась бойница для стрельбы из личного оружия.

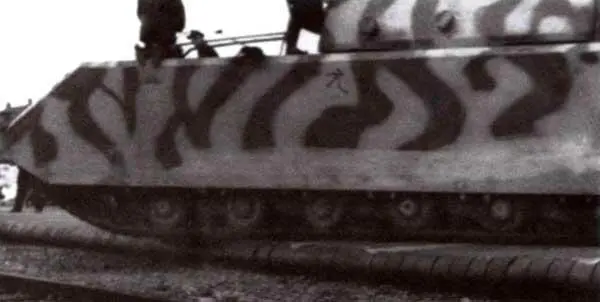

Шасси второго прототипа съезжает на грунт
Завершая описание конструкций корпуса и башни несколько слов необходимо сказать о качестве брони. Все броневые детали имели различную твердость. Так, детали толщиной до 50 мм подвергались термообработке на высокую твердость, толщиной 160 мм обрабатывались на среднюю и пониженную твердость, а броневые листы внутренних бортов корпуса толщиной 80 мм — на низкую твердость. Броневые детали толщиной 185 — 210 мм также обрабатывались на низкую твердость.
Что касается химического состава, то катаную броню танка «Маус» можно разделить на четыре группы. Для листов толщиной 50 мм применялась хромоникелевая броня с повышенным содержанием марганца. Для 65-мм листов использовалась хромомарганцевая броня с 0,5 % содержания никеля, для 80-мм — хромоникелемолибденовая с повышенным содержанием марганца и хрома. И, наконец, для четвертой группы бронелистов с толщинами 200 — 210 мм применялась хромоникелемолибденовая броня, причем процент хрома и никеля в сравнении с листами меньшей толщины был увеличен до 0,8 — 2 %. Литая броня также имела два варианта состава. Для деталей небольшой толщины применялась хромоникелемолибденовая броня с повышенным содержанием марганца, а для деталей толщиной 220 мм — хромникелевая с содержанием никеля свыше 30 %.
