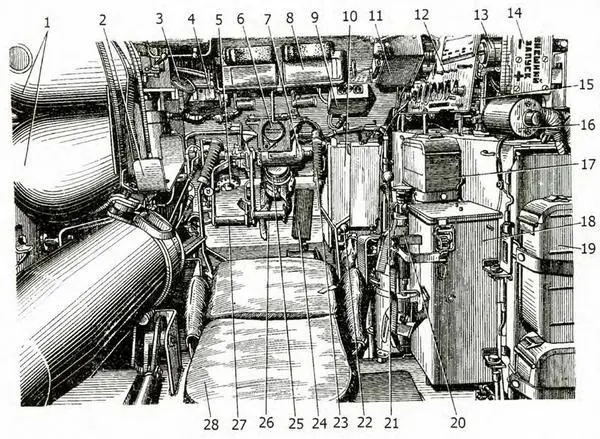

Отделение управления:

1 — воздушные баллоны; 2 — стеллаж для крепления магазин-коробки; 3 — спидометр; 4 — прибор КРП-1; 5 — бустер гидропневматического привода управления главным фрикционом; 6 — курсоуказатель; 7 — блок питания курсоуказателя; 8 — прибор наблюдения механика-водителя; 9 — прибор КУВ-3; 10 — ящик для сухого пайка со стеллажом для запасной призмы механика-водителя; 11 — автомат системы АС-2; 12 — щиток контрольно-измерительных приборов; 13 — счетчик моточасов; 14 — розетка внешнего запуска; 15 — кронштейн для крепления измерительного пульта ДП-3Б; 16 — выключатель батарей; 17, 19 — магазин-коробки; 18 — ящик для ТВН-2; 20 — ручной огнетушитель; 21 — рычаг переключения передач; 22 — рычаг топливоподкачивающего насоса; 23 — рычаг привода управления ПМП, правый; 24 — педаль подачи топлива; 25 — бачок для питьевой воды; 26 — педаль тормоза; 27 — педаль главного фрикциона; 28 — сиденье механика-водителя.

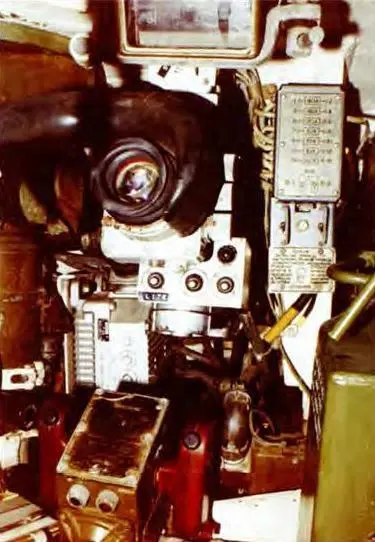

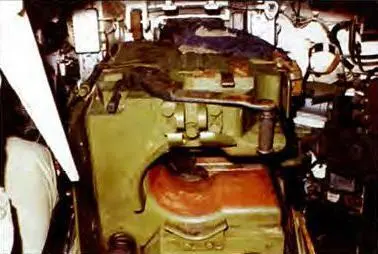

Боевое отделение занимает среднюю часть корпуса и башню. В последней установлена 115-мм гладкоствольная пушка, на которой справа укреплен спаренный пулемет. Слева от пушки размещены сиденья командира и наводчика. Перед наводчиком установлены пульт управления стабилизатором, поворотный механизм с курсоуказателем, прицелы, прибор наблюдения ТНП-165, выключатели прожектора Л-2Г и светильника. Снизу под пушкой на люльке укреплены гидроусилитель и гироблок. Слева от сиденья командира в башне находятся радиостанция с блоком питания и аппаратами ТПУ. В задней части башни имеются механизм и люк для выброса стреляных гильз, а ниже люка смонтирован нагнетатель системы герметизации. Кроме того, в боевом отделении размещены выстрелы к пушке, коробки с пулеметными лентами, ряд приборов и механизмов, ЗИП, личное оружие и снаряжение членов экипажа.

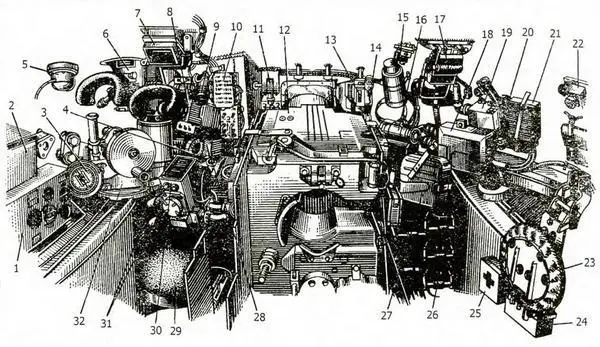

Боевое отделение:

1 — радиостанция Р-123; 2 — блок питания радиостанции; 3 — азимутальный указатель; 4, 20 — вентиляторы; 5 — защитный колпак ввода антенны; 6 — ночной прицел ТПН-1; 7 — прибор наблюдения ТНП-165; 8 — прицел ТШ2Б-41; 9 — фильтр радиопомех; 10 — распределительный щиток; 11 — шток силового цилиндра; 12 — пушка; 13 — пополнительный бак; 14 — спаренный пулемет; 15 — бачок для воды; 16 — преобразователь напряжения; 17 — прибор наблюдения заряжающего; 18 — распределительная коробка стабилизатора; 19 — коробка управления механизмом выброса гильз; 21 — сумка с ЗИП пушки; 22 — аппарат № 4 ТПУ; 23 — сиденье заряжающего; 24 — боеукладка в баках-стеллажах; 25 — аптечка; 26, 27 — магазин-коробки; 28 — блок усилителей; 29 — сиденье наводчика; 30 — пульт управления; 31 — баллоны со сжатым воздухом; 32 — механизм поворота башни.

В крыше башни предусмотрены два посадочных люка, закрываемые крышками. Снизу в боевом отделении есть вращающийся пол с ВКУ. Под полом проходят торсионные валы, а по левому борту корпуса — тяги приводов управления и трубопроводы.

Силовое отделение расположено в кормовой части корпуса танка и отделено от боевого герметичной перегородкой. В силовом отделении размещены: двигатель, гитара, насосный агрегат системы дымопуска, воздухоочиститель, главный фрикцион, коробка передач с компрессором, планетарные механизмы поворота, вентилятор системы охлаждения, масляный бак, баллоны противопожарного оборудования. На картере гитары установлен электростартер. Над коробкой передач и механизмами поворота размещены водяной и масляный радиаторы. На броневой крыше над водяным радиатором расположены входные, а на балке кормы выходные жалюзи.

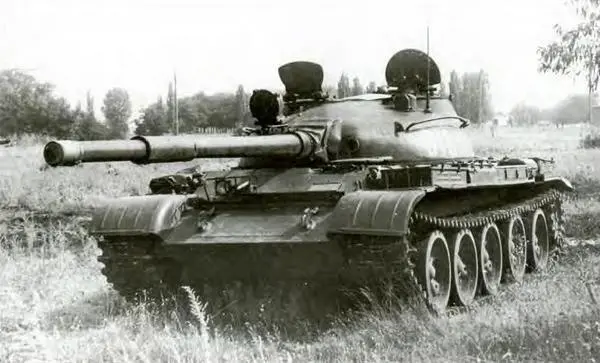

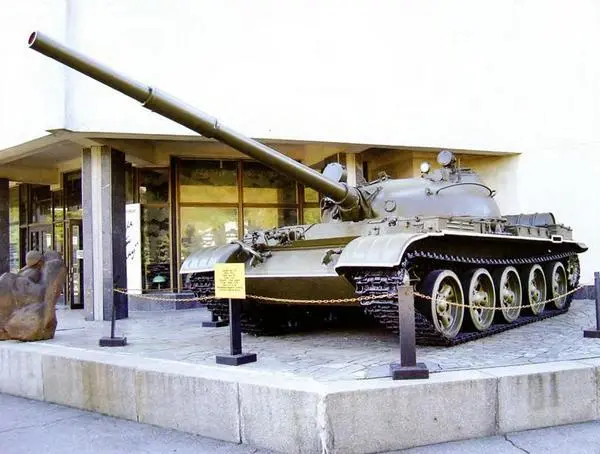

КОРПУСтанка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой и кормовой частей, бортов, днища, крыши и перегородок.
