Туре 59 во многом повторяет конструкцию Т-54 и имеет классическую компоновку с передним расположением отделения управления и задним — моторно-трансмиссионного. Корпус сварной. Верхний лобовой броневой лист толщиной до 100 мм выполнен монолитным и установлен под углом 60° к вертикали. С целью увеличения прочности днищу придали корытообразную форму. Борта расположены вертикально.

Башня — литая, полусферической формы с дифференцированными по толщине стенками. Привод разворота — электрический. Экипаж 4 человека: командир, механик-водитель, наводчик, заряжающий.

Рабочее место механика-водителя оборудовали сдвижным люком. В положении «по-боевому» для обзора использовались два призматических наблюдательных прибора. В ночное время вместо одного из них мог устанавливаться инфракрасный активный прибор. Имевшийся в распоряжении механика-водителя курсоуказатель-гирополукомпас позволял в течение короткого времени выдерживать направление движения танка в условиях ограниченной видимости и отсутствия ориентиров. Справа от механика-водителя располагались аккумуляторные батареи, передние топливные баки и часть боекомплекта.

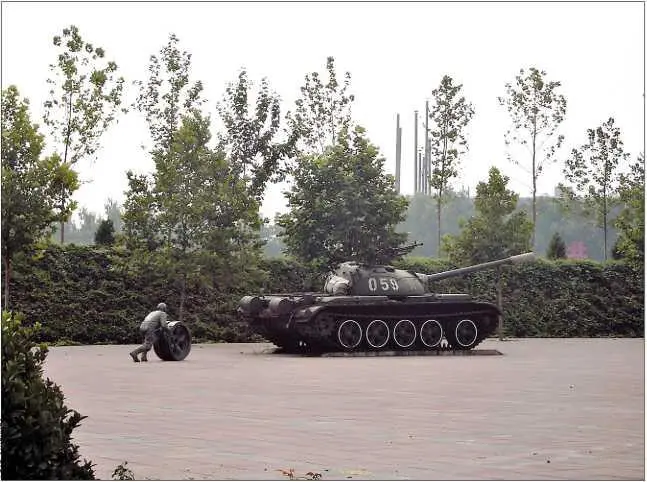

Type 59 в композиции необычного монумента на территории одной из пекинских воинских частей.

Танки первых серий вооружались стабилизированной в вертикальной плоскости 100-мм нарезной пушкой Туре 59 —лицензионной копией советского орудия Д-10ТГ. Пушка оснащалась эжектором для продувки канала ствола после выстрела, что существенно снижало загазованность боевого отделения. Затвор имел предохранительное устройство, препятствующее самопроизвольному спуску при ударах на ходу. Углы вертикальной наводки находились в диапазоне от -4° до +17°. Орудие снабжалось телескопическим шарнирным прицелом китайского производства (копия советского ТШ-2А-22) с переменным 3,5 и 7-кратным увеличением. Эффективная дальность стрельбы по стандартной цели — до 1200 метров.

Одноплоскостной стабилизатор вооружения являлся копией советского СТП-1 «Горизонт». Он позволял вести прицельный огонь на ходу. Его главным недостатком было отсутствие возможности для наводчика наблюдать за целью, когда пушка блокировалась на определенных углах возвышения. После разрыва советско-китайских отношений установку стабилизаторов вооружения и приборов ночного видения пришлось прекратить.

Справа от орудия монтировался спаренный 7,62-мм пулемет Туре 59-Т (лицензионная копия советского СГМТ). Ещё один жестко крепился в лобовом листе корпуса по правому борту. Эффективная дальность стрельбы составляла до 1000 метров.

Узлы и детали 12,7-мм пулемета Туре 54 (фото Vladimir Yakubov, US Army Museum, Fort Dr Russy, Honolulu, HI).

Над люком заряжающего на турели установили 12,7-мм зенитный пулемет Туре 54 (копия ДШКМ) с углами вертикального наведения от 4,5° до +82°. Для снижения отдачи станок оснащался пружинными противооткатными устройствами.

Боекомплект состоял из 34 унитарных выстрелов к орудию, 3500 7,62-мм и 200 12,7-мм патронов.

Силовая установка представлена 12-цилиндровым V-образным дизельным двигателем жидкостного охлаждения «12150L» (копия советского В-54) мощностью 520 л.с. при 2000 об./мин. Конструкция трансмиссии также повторяла таковую Т-54А и состояла из входного редуктора (гитары) с принудительной смазкой и стальным картером, многодискового главного фрикциона сухого трения, механической пятиступенчатой коробки передач, механизма поворота и простых однорядных бортовых редукторов.

Запас топлива в 532 литра находился в трех наружных и трех внутренних баках. Дополнительно на корме могли устанавливаться ещё две бочки, что увеличивало запас хода с 440 до 600 км.

Ходовая часть, применительно к одному борту, состояла из пяти сдвоенных опорных катков большого диаметра с резиновыми бандажами, ведущего колеса заднего расположения и ленивца. Подвеска индивидуальная, торсионная. Опорные катки позаимствовали от Т-55, как более легкие и технологичные. Каждая гусеница состояла из 90 траков шириной 580 мм. Удельное давление на грунт —0,81 кг/см 2. Максимальная скорость по шоссе — 50 км/ч.
