Плавающий транспортер LVT-1 «Аллигатор»
Машина имела корытообразный корпус, ширина которого равнялась почти половине длины. Корпус делился на три отделения. Отделение управления имело вид рубки, максимально смещенной вперед, возвышавшейся над водой и снабженной крышей. В ней размещались командир машины, механик-водитель и помощник механика-водителя. В лобовом листе рубки имелись три смотровых окна, еще по одному окну (лючку) — в вертикальных бортах, что в целом давало экипажу неплохой обзор. Механик-водитель располагался на сиденье перед большим центральным окном с откидываемой вверх стекольной рамой, управление машиной осуществлял с помощью рычагов, как на танке, его рабочее место оборудовалось приборной доской. На машинах первых серий лобовые окна были разнесены, позже их сблизили.

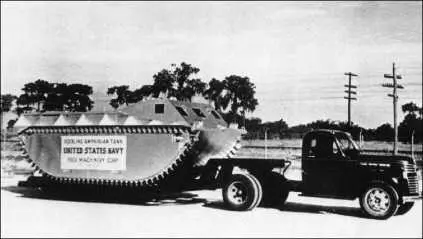

Торжественный «выезд» плавающего транспортера «Аллигатор», построенного по заказу ВМФ США. Лэйкланд, Флорида, лето 1941 г. Надпись «плавающий танк Роблинга» — рекламный ход компании FMC.

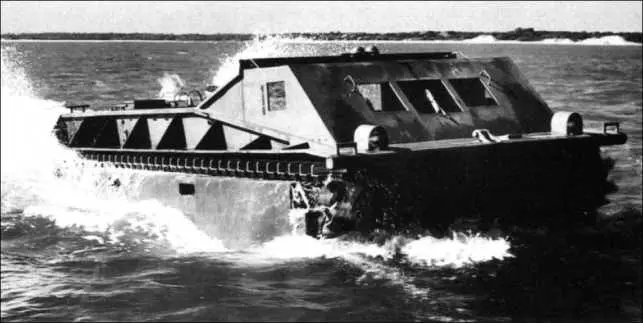

Транспортер LVT-1 «Аллигатор» на плаву. Окна рубки сняты.
Непосредственно за отделением управления располагалось открытое сверху десантное отделение (оно же — грузовое), вмещавшее 20 солдат в полной экипировке или около 2–2,3 т груза (4500–5000 фунтов). В кормовой части находилось закрытое моторно-трансмиссионное отделение. В нем устанавливался 6-цилиндровый рядный карбюраторный двигатель «Геркулес» WXLC-3, развивавший мощность 146 л.с. при частоте вращения коленвала 2900 об./мин. По бокам от двигателя располагались топливные баки общей вместимостью 303 л (80 галлонов), что обеспечивало запас хода до 121 км (75 миль) по суше или до 80,5 км (50 миль) по воде. Двигатель соединялся с трехскоростной коробкой передач «Спайсер» AR.
К бортам корпуса крепились пустотелые сварные понтоны, повышавшие плавучесть и остойчивость машины. Тонкостенные борта корпуса и понтоны усиливались уголками. Каждый понтон разделялся внутри на пять секций, и при пробитии одной из них машина сохраняла запас плавучести и остойчивость. Понтоны служили каркасом для монтажа деталей и агрегатов ходовой части. Ведущее колесо с 37 зубьями ставилось на оси в корпусе вблизи кормы, а направляющее колесо — в переднем верхнем углу понтона. Узел крепления направляющего колеса имел гидравлический механизм регулировки натяжения гусеницы. Гусеничная цепь включала 79 звеньев. Длина опорной поверхности гусеницы — 3,56 м.
Ширина гусеницы — 260 мм. На звенья диагонально крепились высокие штампованные грунтозацепы, служившие на плаву лопатками-гребками. Поворот на плаву, как и на суше, осуществлялся торможением гусеницы одного борта.
Испытания плавающего транспортера.

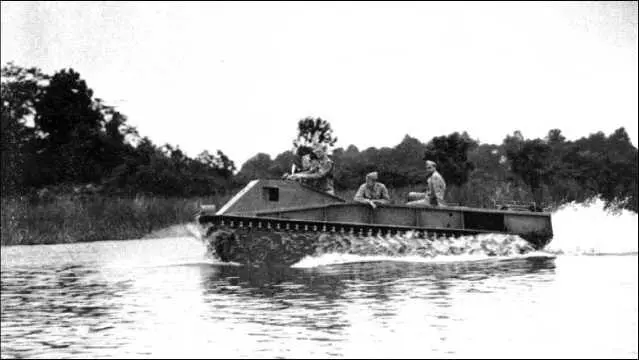

Транспортер LVT-1 «Аллигатор» в ходе испытания во Флориде.
Сварной корпус собирался из листов мягкой (неброневой) стали разной толщины, поскольку LVT-1 рассматривался не как боевая («штурмовая») машина морского десанта, а только как транспортер, позволяющий быстро доставить солдат или грузы с корабля непосредственно на берег. Однако в ожидании противодействия противника десанту, машину решили вооружить для подавления огня с берега и самообороны от ближней атаки. Вооружение включало один 12,7-мм пулемет М2НВ и один 7,62-мм М1919 либо два пулемета М1919. Пулеметы монтировались на установках, двигавшихся по рельсовой направляющей по периметру десантного отделения — такие установки широко использовались на американских машинах. Позднее и такого вооружения оказалось недостаточно, и по требованию экипажей плавающих транспортеров на них монтировали дополнительные пулеметы.

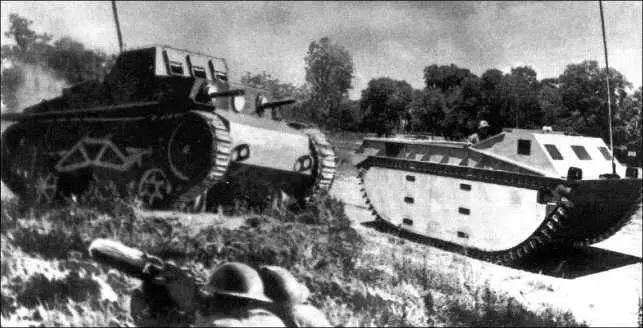

Испытания плавающего транспортера LVT-1 и легкого танка «Мармон-Хэррингтон» в районе Морских казарм на Нью Ривер, округ Онслоу, 1941 г.
Транспортер LVT-1 на тихоокеанском острове.
