Оборудовали склад под сборочную мастерскую своими силами. Помимо Петлякова и автора этих строк, персонал мастерской состоял из техника Лысенко и четырёх слесарей. Вот в таком составе и начали оборудовать новое помещение, заниматься проектированием и постройкой крыльев самолёта АНТ-2. Кстати сказать, из нашего конструкторского состава впоследствии создалась бригада крыла» [24] Андрей Николаевич Туполев. Грани дерзновенного творчества. М., 1988. С. 47–49.

АНТ-2 построили в мае 1924 г. В отличие от пассажирского «Юнкерса» он имел верхнерасположенное крыло относительной толщиной 16 % и сужающийся книзу фюзеляж почти треугольного сечения. Это сделали для экономии веса: треугольная форма обеспечивала большую жёсткость конструкции и позволяла обойтись без внутренних растяжек и подкосов, с минимальным количеством шпангоутов. Лонжеронов в фюзеляже было три: два сверху, один снизу. Крыло толстого профиля имело два лонжерона, соединённых между собой 26 ферменными нервюрами. Оно крепилось на болтах сверху к лонжеронам фюзеляжа. Обшивка повсюду была металлическая, гофрированная. Её толщина составляла всего 0,3 мм, но благодаря гофру она оказалась достаточно жёсткой и не деформировалась в полёте. Технология её изготовления была отработана годом раньше при создании в ЦАГИ аэросаней и глиссера из кольчугалюминия. При небольшой скорости полёта, на которую был рассчитан AНТ-2, она практически не влияла на аэродинамическое сопротивление самолёта.

Снизу к фюзеляжу присоединялись колёса, ось которых была закрыта спрофилированным в форме крыла обтекателем, чья подъёмная сила, по расчёту конструкторов, должна была компенсировать вес шасси. От наружных частей оси шли трубчатые стойки, уходящие в фюзеляж. Внутри фюзеляжа они имели амортизаторы. Задней опорой служил костыль из стальной трубы с резиновой амортизацией. Костыль устанавливался на фюзеляже, прорезая его нижний лонжерон и выходя под стабилизатором наружу.

Двигатель вместе с моторамой крепился к противопожарной перегородке в передней части фюзеляжа. Отвернув два болта, можно было повернуть весь блок «двигатель-моторама», как дверцу на петлях, что позволяло осматривать и обслуживать мотор, не снимая его с самолёта. Мотор можно было запустить от пускового магнето с рукояткой. На оси двигателя стоял винт конструкции ЦАГИ диаметром 2,2 м.

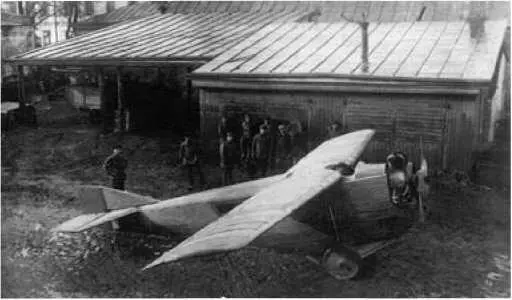

Первенец отечественного металлического самолётостроения на территории ЦАГИ.

За мотором в вырезе в передней кромке крыла располагалась открытая кабина пилота. От воздушного потока пилота защищал небольшой целлулоидный козырёк над приборной доской. На ней размещались немногочисленные приборы, показывающие высоту, частоту вращения двигателя, давление масла. Слева по борту фюзеляжа был установлен сектор газа, справа — штурвал перестановки стабилизатора. Пилот поднимался в кабину с левой стороны фюзеляжа, где имелось специальное углубление для ноги.

Сзади, за металлической перегородкой, находился закрытый пассажирский отсек с входной дверью, двумя плетёнными камышовыми креслами и окнами с обеих сторон. Пассажиры сидели лицом друг к другу. При необходимости можно было добавить место для третьего пассажира.

Управление элеронами и рулями высоты от рукоятки в кабине пилота было жёстким (впервые в нашей стране), с помощью кольчугалюминиевых труб. Руль направления отклонялся тросами от педалей.

Всё внимание при проектировании и постройке АНТ-2 было уделено простоте конструкции, хорошей аэродинамике и уменьшению веса, конечно не в ущерб прочности, запас которой в некоторых узлах доходил до 10. В результате первый в СССР металлический самолёт не уступал по лёгкости конструкциям Юнкерса и был легче деревянного биплана Бристоль «Таксиплейн» с тем же двигателем «Люцифер».

В мае 1924 г. завершилась постройка АНТ-2. Полететь на нём доверили Николаю Ивановичу Петрову. Он родился в 1894 г., был лётчиком в годы Первой мировой и гражданской войн, в 1918 г. выполнил первый в России беспосадочный перелёт из Петрограда в Москву. С 1921 г. находился на лётно-испытательной работе в ЦАГИ, одновременно обучался в Московском высшем техническом училище, которое закончил в 1923 г. С этого времени он навсегда связал свою деятельность с ОКБ Туполева, сначала как лётчик-испытатель, затем — как конструктор.
