Топливо — этилированный бензин с октановым числом не ниже 74. В топливную систему танков Ausf.A — D входили два бензобака общей емкостью 300 л. Машины вариантов Е — N имели один бензобак емкостью 320 л, располагавшийся в кормовой части танка справа от двигателя. Расход топлива на 100 км при движении по шоссе — 287 л. Подача топлива принудительная, с помощью двух (у модификаций G — N — трех) топливных насосов диафрагменного типа Solex ЕР100. Карбюраторов — два, марки Solex 40 JFF II.

Система охлаждения — жидкостная, с двумя радиаторами и двумя вентиляторами. Емкость системы охлаждения — 70 л.

Трансмиссия состояла из карданной передачи, главного фрикциона, коробки передач, механизмов поворота и бортовых передач.

На танках модификаций А — С устанавливались многодисковый главный фрикцион и пятискоростная коробка передач. Машины Ausf.D оснащались шестискоростной коробкой передач. На машинах остальных модификаций использовались трансмиссии трех типов:

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и механическим управлением тормозов;

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и гидравлическим управлением тормозов;

— с десятискоростной безвальной механической коробкой передач и работающим в масле многодисковым главным фрикционом с преселекторным пневмо-гидравлическим управлением и гидравлическим приводом тормозов.

На десятискоростной коробке передач устанавливался селектор преселекторной (предварительно избранной) настройки переключающего механизма на нужную передачу. Переключение передач соответственно выполненной настройке производилось пневматически. При этом выбор передач и переключение их производились в разное время.

Выбор передачи производился рычажком селектора, находившимся справа от механика-водителя на коробке передач. При изменении положения рычажка новая передача на включалась, а открывались лишь те или иные клапаны пневматической системы — таким образом, подготавливалось включение выбранной передачи. В нужный момент механик-водитель включал передачу, нажимая на педаль. Кроме десяти передач вперед, коробка с пневмо-гидравлическим преселекторным управлением имела четыре передачи назад. Переключение с переднего хода на задний и включение нейтрального положения производилось при помощи рычага реверса. Для выравнивания угловых скоростей шестерен в коробке имелось два центральных синхронизатора.

При применении механического управления главный фрикцион включался обычным способом — педалью, соединенной тягой с выжимной муфтой, а передачи — с помощью кулисы при выключенном главном фрикционом.

Передача вращения от коробки передач бортовым передачам производилась правым и левым одноступенчатыми планетарными механизмами, смонтированными в один агрегат.

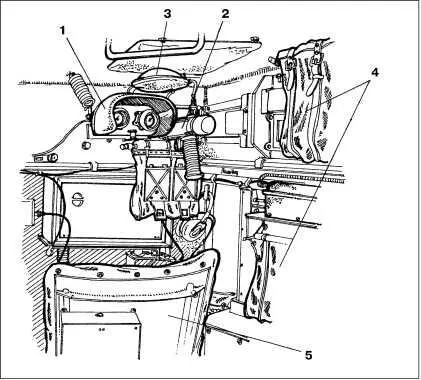

Место стрелка-радиста: 1 — прицел; 2 — пулемет MG34; 3 — головной упор; 4 — мешки с пулеметными лентами; 5 — сиденье.

ХОДОВАЯ ЧАСТЬ танков модификации А состояла, применительно к одному борту, из пяти сдвоенных обрезиненных опорных катков большого диаметра, двух обрезиненных поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса. Подвеска — индивидуальная пружинная.

У танков Ausf. В — D в ходовую часть входили восемь сдвоенных обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенных на четверть- или полуэллиптических листовых рессорах. Различия в подвеске этих танков заключались главным образом в количестве и расположении рессор и амортизаторов.

Число поддерживающих катков увеличилось до трех. Гусеница имела ширину 360 мм.

Начиная с модификации Е, ходовая часть состояла из шести сдвоенных обрезиненных опорных катков диаметром 520 мм, трех поддерживающих катков диаметром 310 мм.

Подвеска — индивидуальная торсионная. Особенностями подвески являлись: крепление неподвижного конца торсиона в специальном пальце, вставляемом в кронштейн; наличие направляющего устройства, предназначенного для разгрузки деталей подвески от боковых усилий; наличие гидравлических телескопических амортизаторов на 1-м и 6-м опорных катках.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 21 зубу каждый. Зацепление цевочное.
