Михаил Барятинский - Танки III Рейха. Том II [Самая полная энциклопедия]

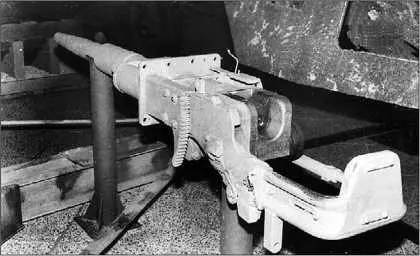

37-мм пушка KwK L/45. Для немецких танковых пушек периода Второй мировой войны была характерна удивительная компактность конструкции.

Для стрельбы использовались выстрелы с бронебойными снарядами PzGr KwK 39 и PzGr 39 KwK 39 (масса — 2,06 кг, начальная скорость — 835 м/с), подкалиберными PzGr 40 KwK 39 (0,925 кг, 1190 м/с) и PzGr 40/1 KwK 39 (1,07 кг, 1130 м/с) и осколочно- фугасными SprGr 38 KwK 39 (1,82 кг, 550 м/с). Число выстрелов в боекомплекте колебалось с 84 (Ausf.J) до 92 (Ausf.L и М).

Танки Pz.III Ausf.N вооружались пушкой 7,5 cm KwK 37 калибра 75 мм. Длина ствола пушки — 24 калибра (1765,3 мм). Масса пушки — 490 кг. Вертикальная наводка — в пределах от -10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В ее боекомплект входили выстрелы с бронебойными снарядами KgrRotPz (масса — 6,8 кг, начальная скорость — 385 м/с), кумулятивными Gr 38Н1/А, Gr 38Н1/В и Gr 38Н1/С (4,44…4,8 кг, 450…485 м/с), дымовыми NbGr (6,21 кг, 455 м/с) и осколочно-фугасными (5,73 кг, 450 м/с). Боекомплект пушки состоял из 56 выстрелов у танков, переоборудованных из Ausf.L, и 62 выстрелов у танков, переоборудованных из Ausf.M.

У модификаций A — G с 37-мм пушкой были спарены два пулемета MG34 фирмы Rheinmetall-Borsig калибра 7,92 мм. Третий пулемет MG34 устанавливался в лобовом листе корпуса. Боекомплект пулеметов состоял из 4425 патронов.

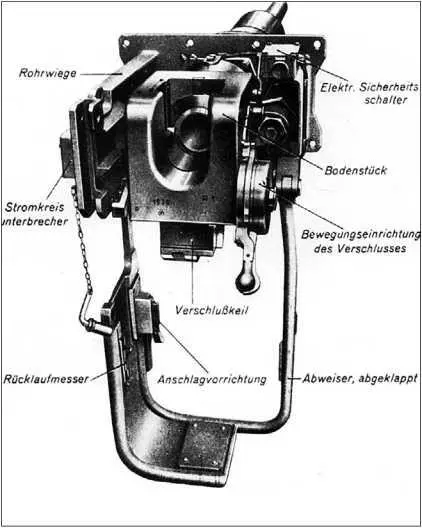

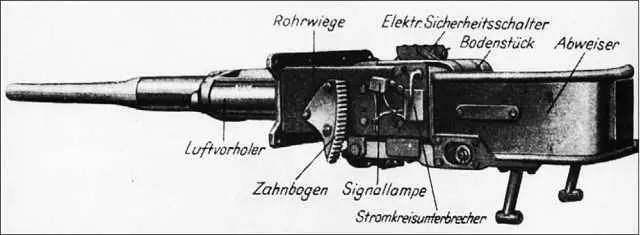

Вверху: 50-мм пушка KwK 38 L/42. Внизу: 50-мм пушка KwK 38 L/42, вид с казенной части. Ограждение пушки откинуто вниз.

У танков вариантов G — М с 50-мм пушкой был спарен только один пулемет MG34. Второй размещался в лобовом листе корпуса в шаровой установке Kugelblende 30 (Ausf.E — Н) или Kugelblende 50 (Ausf.J — N). На командирских башенках танков вариантов L — N на специальном устройстве Fliegerbeschutzgerat 41 или 42 можно было установить зенитный пулемет. Боекомплект пулеметов на машинах с 50-мм пушками колебался от 2700 до 4950 патронов.

Танки с 37-мм пушками оборудовались монокулярными телескопическими прицелами TZF 5а, с 50-мм KwK 38 — TZF 5d, с 50-мм KwK 39 — TZF 5е. В танках Ausf.N устанавливались прицелы TZF 5b. Все эти прицелы имели 2,4-кратное увеличение. Курсовой пулемет MG34 оснащался 1,8-кратным телескопичесим прицелом KZF 2.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танках устанавливались двигатели Maybach НL 108TR, НL 120TR НL и 120TRM, 12-цилиндровые, V-образные (развал цилиндров 60°), карбюраторные, четырехтактные мощностью 250 л.с. (HL 108) и 300 л.с. (HL 120) при 3000 об/мин.

Диаметры цилиндров — 100 и 105 мм. Ход поршня 115 мм. Степень сжатия — 6,5. Рабочий объем — 10 838 см 3и 11 867 см 3. Все двигатели имели одинаковую конструкцию.

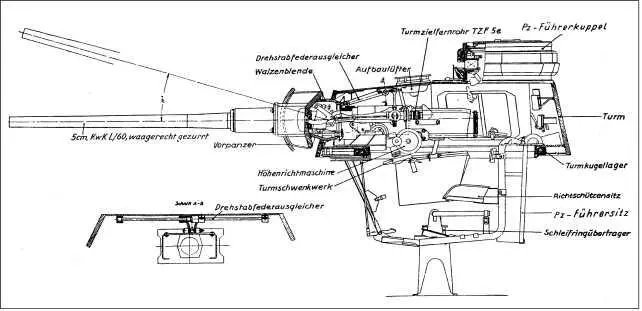

Установка 50-мм пушки KwK 39 в башне танка Pz.III.

Экипаж танка Pz.III Ausf.F 16-й танковой дивизии за чисткой орудия. 1941 год. Машина прошла значительную модернизацию, в ходе которой на ней установлена 50-мм пушка, усилено бронирование лобового листа подбашенной коробки и верхнего и нижнего лобовых листов корпуса. Несмотря на это, экипаж, где только можно, навесил на машину гусеничные траки.

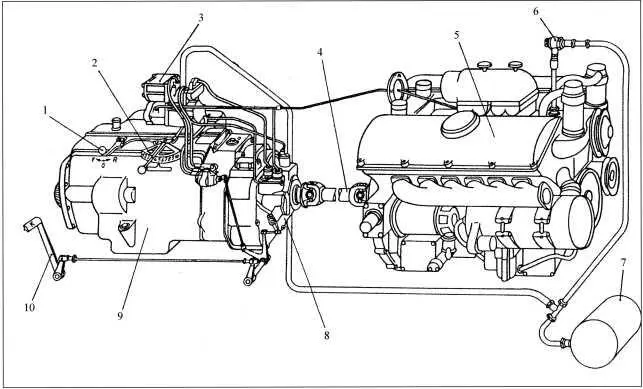

Двигатель и коробка передач танка Pz.III Ausf.E: 1 — переключатель направления движения; 2 — переключатель передач; 3 — блок выключателей; 4 — карданный вал; 5 — двигатель; 6 — обратный клапан; 7 — ресивер; 8 — главный фрикцион; 9 — коробка передач; 10 — педаль сцепления.

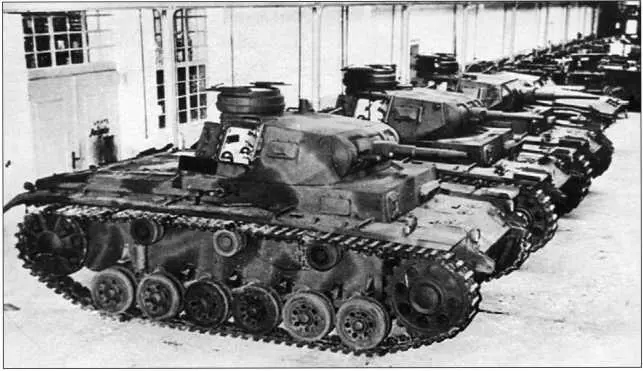

Танки Pz.III Ausf.G в сборочном цеху. Первые две машины вооружены 37-мм пушками, третья — 50-мм.

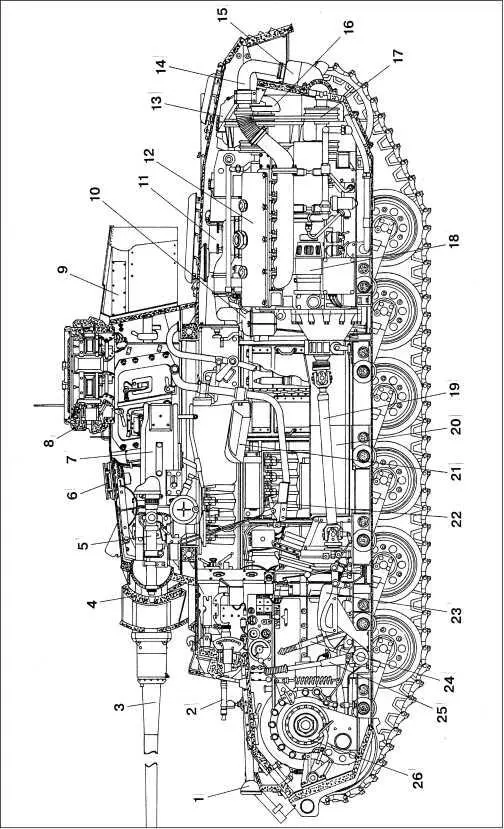

Компоновка среднего танка Pz.III Ausf.L: 1 — фара; 2 — курсовой пулемет MG34; 3 — пушка KwK 39; 4 — маск-установка с дополнительной бронезащитой; 5 — прицел TZF5e; 6 — бронировка вентилятора; 7 — ограждение пушки; 8 — командирская башенка; 9 — ящик для снаряжения; 10 — воздушный фильтр; 11 — топливный бак; 12 — двигатель; 13 — радиатор; 14 — выхлопная труба; 15 — глушитель; 16 — вентилятор; 17 — привод вентилятора; 18 — стартер; 19 — карданный вал; 20 — кожух карданного вала; 21 — сиденье наводчика; 22 — педаль спуска; 23 — сиденье механика-водителя; 24 — кулиса; 25 — рычаг управления; 26 — механизм поворота.
