Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2.

Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.

Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.

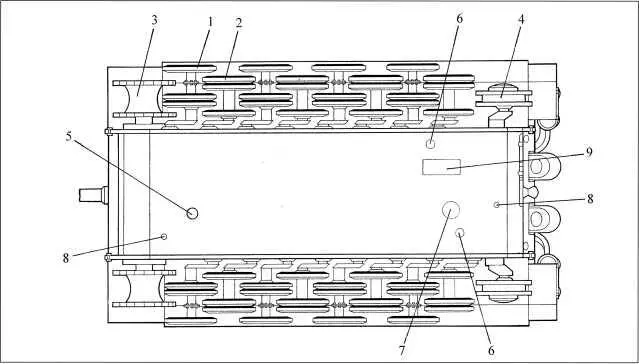

Схема ходовой части и днища танка: 1, 2- опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — люк для слива масла из коробки передач; 6 — лючки для слива топлива; 7 — лючок для слива воды и моторного масла; 8 — днищевые вентили; 9 — люк для доступа к генератору и топливному насосу.

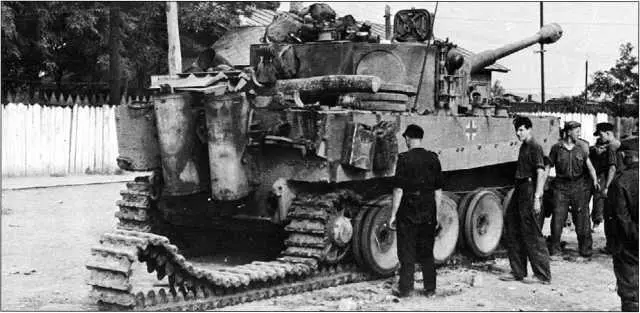

Демонтаж транспортной гусеницы с одного из танков «Тигр» моторизованной дивизии «Великая Германия». Август 1944 года.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800x95 мм у первых 799 танков имели резиновые бандажи; у всех последующих — внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского управления вооружений инженер Г. Книпкамп — активный участник проектирования целого ряда германских бронированных машин.

Подвеска — индивидуальная, торсионная, одновальная.

Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.

Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы — 725 мм, шаг трака — 130 мм.

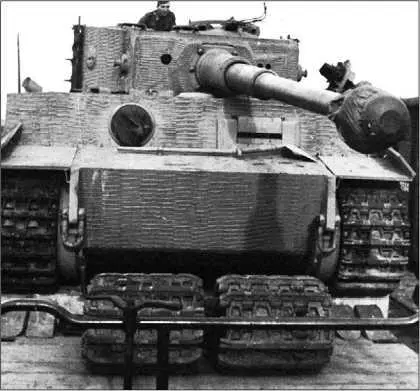

«Тигр» во время перевозки по железной дороге. Машина «обута» в транспортные гусеницы, боевые — уложены под танком.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А.ч. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов.

СРЕДСТВА СВЯЗИ. Все танки «Тигр» оснащались радиостанцией Fu-5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая, с порогом срабатывания 120 °C. Сигнализация была выведена на панель приборов механика-водителя.

Тактико-технические характеристики танка Tiger Ausf.E

Специально для танков «Тигр» была создана новая тактическая единица — тяжелый танковый батальон (schwere Panzerabteilung — sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям Вермахта. Формирование тяжелых танковых батальонов — 501 — го и 502-го — началось в мае 1942 года. Экипажи прибывали из боевых и учебных частей в 500-й запасной танковый батальон, дислоцировавшийся в Падерборне. Для их подготовки использовались также полигоны в Путлосе, Одруфе и Фаллингбостеле. Первоначально экипажи «тигров» комплектовались добровольцами, как новобранцами, так и танкистами, имевшими боевой опыт. Такой вывод позволяют сделать, например, дневниковые записи обер-ефрейтора 502-го тяжелого танкового батальона Х. Маттена: «Бамберг, 1942 год. На третьей неделе мая в казармы 500-го учебного батальона прибыли танкисты из России. Но были и новобранцы, а также молодые офицеры из военных школ и выздоравливавшие из госпиталей. Наше подразделение получило номер «полевая почта 28201» и должно было первым из танковых частей начать работать с новыми чудо-танками». Основу же 502-го тяжелого танкового батальона составили экипажи 35-го резервного танкового батальона.
