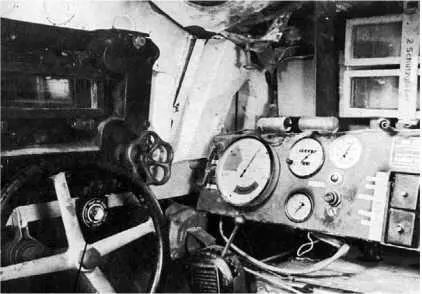

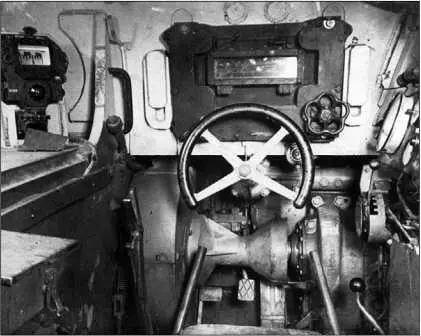

Фото вверху — вид на место механика-водителя. Управление танком осуществлялось с помощью штурвала. Характерной формы вентиль рядом с прибором наблюдения предназначен для подъема и опускания броневой заслонки. Фото внизу — так выглядела панель приборов танка «Тигр». Справа от штурвала — рычажок переключения передач.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость четырех бензобаков — 534 л. Расход топлива на 100 км при движении по шоссе — 270 л, по бездорожью — 480 л. Подача топлива принудительная, с помощью четырех топливных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система охлаждения — жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применен специальный обдув выхлопных коллекторов и генератора.

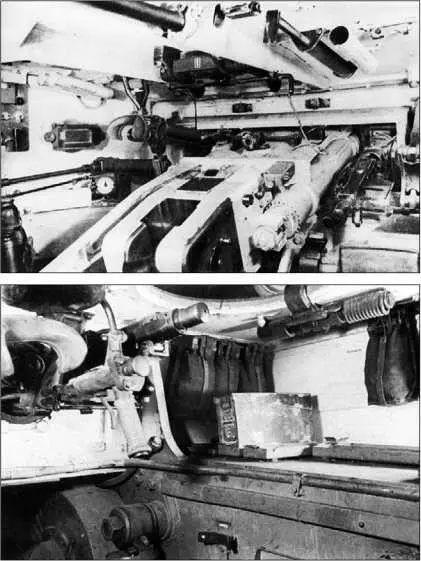

Интерьер боевого отделения. Слева от казенной части пушки установлен телескопический прицел TZF-9a, справа — спаренный пулемет (фото вверху). Вид на установку курсового пулемета (фото внизу).

Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.

Коробка передач Maybach OLVAR OG(B)401216А продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением.

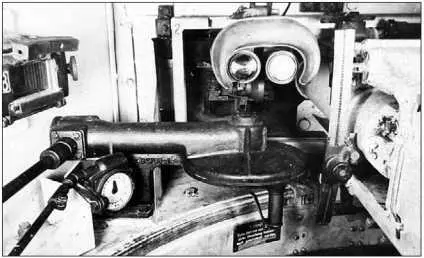

Место наводчика танка «Тигр». На переднем плане — механизм ручного привода поворота башни, над ним — окуляры бинокулярного прицела TZF-9а.

Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.

В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

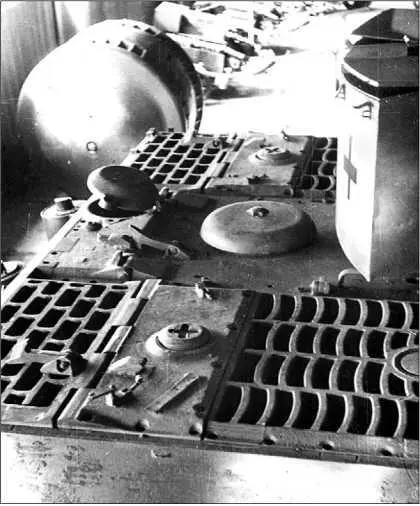

Крыша моторного отделения. Обращают на себя внимание массивные литые решетки над окнами воздухопритока (справа) и воздухооттока (слева).

Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причем в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жестко закрепленной в броневом корпусе.

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

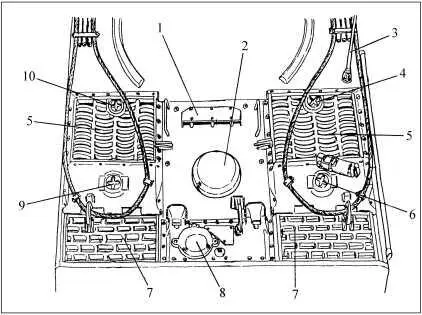

Крыша корпуса: 1 — карман воздухопритока к двигателю; 2 — броневой колпак над окном воздухооттока; 3 — антенна; 4 — лючок над заливной горловиной правого топливного бака; 5 — решетки над окнами воздухопритоков к радиатору; 6 — лючок над предохранительным клапаном системы охлаждения; 7 — решетки над окнами воздухооттока; 8 — откидная крышка над лючком для монтажа трубы ОПВТ; 9 — лючок над заливной горловиной системы охлаждения; 10 — лючок над заливной горловиной левого топливного бака.
