Давид Бунимович - Практическая фотография

Рис. 15. Диафрагма позволяет увеличить глубину резко изображаемого пространства: 1 — снимок сделан с наводкой на чайник, 2 — на чашку, 3 — на сахарницу при уменьшенном отверстии диафрагмы

В разных случаях глубина резко изображаемого пространства получается разной и зависит от ряда условий, но во всех случаях она тем больше, чем меньше действующее отверстие объектива, т. е. отверстие диафрагмы. Таким образом, диафрагмируя объектив, можно увеличить глубину резко изображаемого пространства, и именно в этом заключается главное назначение диафрагмы.

На рис. 15 приведены три снимка одного и того же сюжета. Сфотографированы три предмета: чайник, сахарница и чашка, расположенные на столе на разном расстоянии от фотоаппарата. Первые два снимка сделаны при наибольшем отверстии диафрагмы, т. е. при полной светосиле объектива.

Первый снимок был сделан с наводкой на резкость на ближайший предмет. Два дальних предмета получились на снимке нерезко, причем нерезкость дальнего предмета сильнее, чем среднего. Это понятно: дальний предмет расположен дальше от плана наводки, чем средний.

На втором снимке наводка была сделана на дальний предмет. Нерезко получились два ближних. Не лучше обстояло дело, если бы мы произвели наводку на средний предмет, так как в этом случае нерезко получились бы дальний и ближний предметы.

Когда же наводка была сделана на средний предмет, но отверстие диафрагмы было уменьшено, удалось получить на снимке резкое изображение всех трех предметов (третий снимок). Таково действие диафрагмы. Чем же оно объясняется?

Как мы уже говорили в главе 1, изображение предмета, рисуемое объективом, состоит из мельчайших точек. Опытом установлено, что изображение это представляется нам резким, если диаметр каждой такой точки [6] Эти точки называются кружками рассеяния, или дисками нерезкости. не превышает 0,1 мм. Изображение каждой точки образуется конически сходящимся пучком лучей, падающих из объектива на поверхность пленки, и находится в точке пересечения этих лучей, т. е. в вершине светового конуса (рис. 16). При этом диаметр полученных точек обычно очень мал и иногда не превышает 0,01 мм. Поэтому, если поместить пленку строго точно в плоскости пересечения лучей, то изображение точки безусловно будет резким.

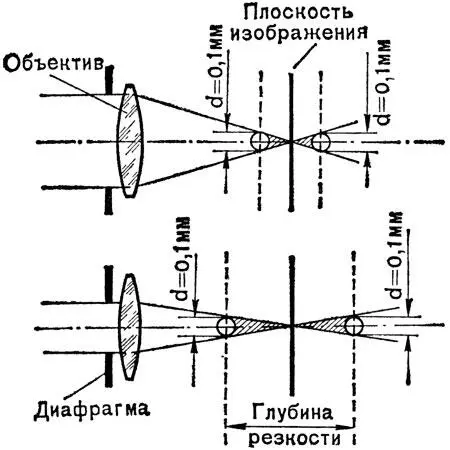

Рис. 16. Схема действия диафрагмы

Попробуем теперь сместить пленку, т. е. придвинуть ее к объективу или, наоборот, отнести ее немного дальше, как обозначено на рисунке пунктиром. Как в том, так и в другом случае пленка будет пересекать конус лучей и вместо точки на ней появится световой кружок. Теоретически изображение станет в этом случае нерезким, но если диаметр светового кружка не превышает 0,1 мм, то нам такое изображение будет казаться резким. Таким образом, практически без потери резкости расстояние между объективом и поверхностью пленки можно в каких-то пределах менять. А это значит, что если поместить пленку точно в плоскость пересечения лучей, идущих от плоскости наводки, то можно получить на пленке резкое изображение предметов, расположенных ближе и дальше плоскости наводки, конечно, в известных пределах. Расстояние, в пределах которого можно перемещать пленку, и характеризует глубину резкости. Последняя, очевидно, тем больше, чем больше это расстояние.

Теперь нетрудно понять, почему с уменьшением диафрагмы глубина резкости, а с ней и глубина резко изображаемого пространства увеличиваются. Как видно из нижнего рисунка, диафрагма уменьшает угол схождения лучей, делает конус лучей острее, вследствие чего расстояние между допустимыми пределами перемещения пленки становится больше.

Однако не следует думать, что глубина резко изображаемого пространства зависит только от величины отверстия диафрагмы. Это может привести вас к неверному пользованию диафрагмой, а в конечном счете к ошибкам во время съемки.

Глубина резко изображаемого пространства зависит и от величины фокусного расстояния объектива. При прочих равных условиях съемки она тем больше, чем меньше фокусное расстояние объектива.

Рис. 17. Чем больше фокусное расстояние объектива, тем меньше глубина резко изображаемого пространства
