Виктор Данилевский - Нартов

Фрезерный станок для нарезания зубчатых колес: по рукописной книге Нартова «Ясное зрелище машин».

А — станина; В — параллельная рама; С — стойки станка; D — вертикальный шпиндель; Е — делительный лимб; F — плоские скобы; G — линейка с фиксатором для установки на необходимые лунки; Н — баранчатая гайка для закрепления фиксатора; I — установочный винт; K — гайки; L — станины, поддерживающие подвижную раму; М — остроконечные винты; N — подвижная рама (на рисунке откинута в нерабочее положение); OO — вал и шпиндель с фрезой (вверху); Р и S — ведущее и ведомое зубчатые колеса; — рукоятка для привода; Q — крестообразный маховик; V — заготовка с частично нарезанными зубьями; W — рычаг с противовесом; X — скоба; У — установочный винт.

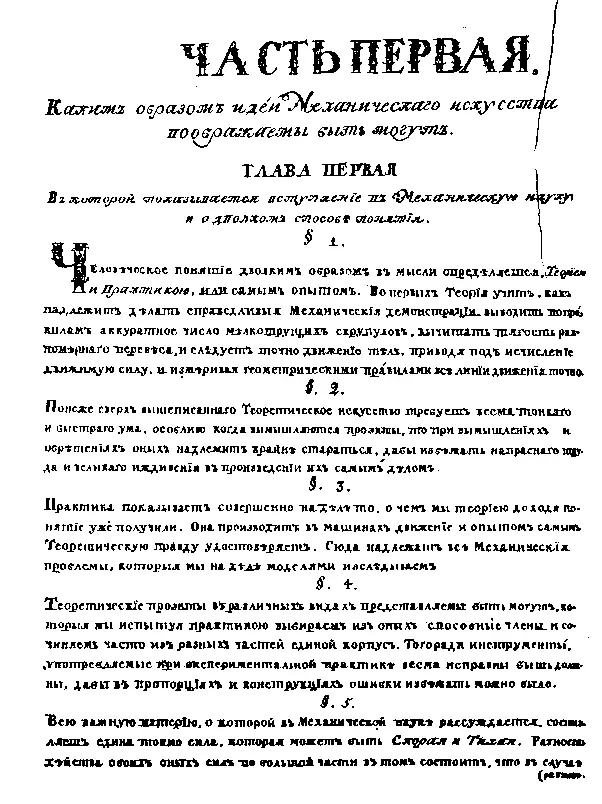

Начало основного текста «Ясного зрелища машин» А. К. Нартова, открывающегося философским обобщением о взаимосвязи теории и практики.

Современник Ломоносова и Эйлера, Нартов не разумеете с ними рассматривал сложные технический проблемы, принимал общими усилиями с этими мужами науки согласованные научные и инженерные решения. Но места для него в официальных списках академиков так и не нашлось.

Нартов своим трудом и талантом сам нашел себе место в более важном и почетном списке. Как инженер и ученый, он навсегда стал в первой шеренге великих борцов XVIII века за научный и технический прогресс.

Вершина научного творчества Нартова, последний из прижизненных ответов клеветникам — книга, на титульном листе которой теперь стоит надпись «Театрум махинарум, то есть Ясное зрелище махин».

Работа над книгой, продолжавшаяся около четверти столетия, была завершена Нартовым накануне его смерти. Весь текст, занимающий 20 листов, и 80 листов чертежей он успел полностью закончить.

Оставалось только переплести рукопись, но смерть прервала жизнь Нартова. Его сын, Андрей Андреевич, завершил оформление. Он написал посвящение императрице, составил титульный лист, заказал нарядный парчовый переплет и золоченый обрез. Эта работа была выполнена с большим опозданием. Посвящение пришлось писать для Екатерины II, ставшей царствовать через шесть лет после кончины А. К. Нартова. Книга известна теперь в одном экземпляре. Она представляет собой рукопись, предназначенную для поднесения императрице. Хранится она в Государственной публичной библиотеке имени М. Е. Салтыкова-Щедрина в Ленинграде.

Составляя текст и подготавливая чертежи, А. К. Нартов применял исключительно термин «машина». Его сын ввел в свое посвящение и в подготовленный им титульный лист термин «махина». Наше исследование показало, что по всей справедливости эта книга, подготовленная А. К. Нартовым «в народ», для печати, должна именоваться «Ясное зрелище машин».

Позорное, тяжелое преступление перед историей совершили правители империи. Они не только не напечатали книгу, но так запрятали ее, что труд русского инженера и ученого оставался скрытым для науки два столетия.

«Ясное зрелище машин» представляет собой замечательное явление в истории русской и мировой литературы. Обобщая весь свой опыт, А. К. Нартов создал литературное произведение, имеющее выдающееся значение для истории не только техники и науки, но и искусства, культуры, философии.

Основное содержание книги посвящено описанию станков, инструментов и художественных изделий. В ней помещены описания и чертежи 34 оригинальных станков, созданных Нартовым и его товарищами. Из этих станков 15 были созданы для непосредственно производственных целей.

В книге описаны токарно-копировальные станки для фасонной обработки боковых и торцовых поверхностей. В ней рассматриваются токарно-копировальные станки для нанесения на обрабатываемые изделия тончайших рисунков сложнейшей конфигурации: «овалистых и розовых», «мелкотравных», «розолуковатых», «вне центра розовых», «гребенчатых роз», «волнистых розовых» и других затейливых фигур. Нартов выделил в особую группу станки для внутренней обработки полостей, строгальные или протяжные для прорезки пазов, гравировально-строгальные, гравировально-медальерные, кругло-строгальные для выстругивания продольных дорожек или выступов. Он описал четыре винторезных, зубофрезерный и пилонасекальный станки и лучковые станочки для мелких деталей. В книге приведены чертежи и описания пяти сверлильных станков, штамповочного и вырубного прессов.
