Михаил Крогиус - Типология разрушений памятников культуры

Наполнитель — кварц-полевошпатовый хорошо сортированный в зернах различной степени окатанности размером 0,1–0,5 мм. Основная размерная фракция 0,2–0,3 мм. Общее содержание наполнителя порядка 70–75 об. %.

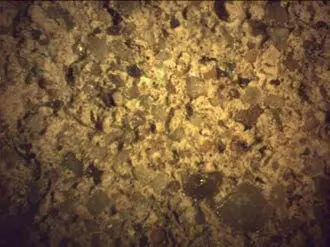

Рис. 98. Образец 5. Общий вид нижнего раствора

Относительно прочный раствор бежевого цвета с толщиной до 2–3 мм. Вяжущее — известковое. Известь хорошо карбонизирована. Общее содержание вяжущего

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1,5 мм. Основная размерная фракция 0,5–1 мм. Общее содержание наполнителя порядка 70–75 об. %.

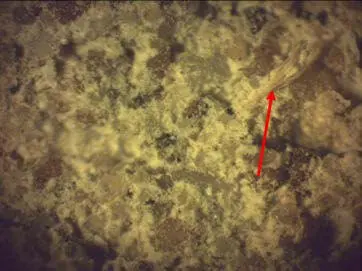

Рис. 99. Образец 6. Общий вид раствора. Стрелкой отмечено древесное волокно

Мягкий рыхлый легко крошащийся слабо мелящий раствор белого цвета

Вяжущее — известковое. Известь карбонизирована не в полной степени (с сохранением части вяжущего в форме гашеной извести), а также вероятно деструктирована процессами выщелачивания. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,2–0,5 мм. Зерна с размерами > 0,5 мм содержатся в количестве до 10 об. %. В незначительном количестве в растворе наблюдается присутствие древесных волокон. Общее содержание наполнителя порядка 70–75 об. %.

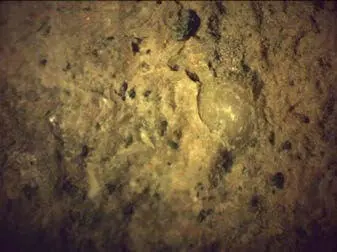

Рис. 100. Образец 7. Общий вид путиловского известняка.

Известняк кристаллический, мелкозернистый, комковатого и слоистого строения, частично метаморфизованный светло серого цвета. В количестве порядка 5 -10 об %. в известняке наблюдаются равномерно распределенные зерна глауконита с размерами < 0,05 — 0,5 мм. Отдельные фрагментарные участки окрашены в желтый, фиолетовый и красноватый цвета за счет присутствием в их составе оксидов и гидрооксидов железа (гематит, лимонит и т. д.). Известняк добыт на каменоломнях “Путиловской” плиты. По цвету, минеральному составу и структурно-текстурным особенностям, возможно, предполагать нахождение подобного известняка на стратиграфическом уровне слоев “братвенник” (братеник) в толще “серых дикарей” (по неформальному делению волховской свиты аренигского яруса ордовика). В то же время необходимо отметить, что подобные цветовые вариации иногда могут встречаться и на других стратиграфических уровнях выше и ниже по разрезу. При необходимости для замены можно применять оригинальный “Путиловский” известняк похожий по минеральному составу и структурно-текстурным особенностям. В настоящее время в районе исторических каменоломен толща “Путиловских” известняков разрабатывается ООО “КАМПЕС”.

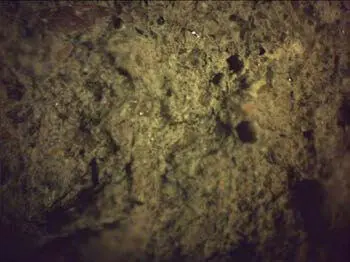

Рис. 101. Образец 8 Общий вид раствора.

Прочный раствор серого цвета с толщиной в образце до 10–11 мм. По поверхности данного раствора наблюдаются перемежающиеся красочные и выравнивающие обмазочные слои. Вяжущее — цементно-известковое. Соотношение цемент — известь в растворе составляет ориентировочно 3 к 1 соответственно. Общее содержание вяжущего порядка 25–30 об. %. Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,2–0,3 мм. Зерна наполнителя с размером > 0?5 мм содержатся в количестве до 10 об. %. Общее содержание наполнителя порядка 70–75 об. %.

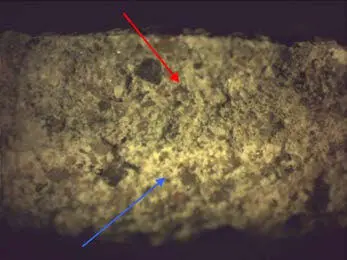

Рис. 102. Образец 9. Общий вид двухслойного раствора. Верхний — красная стрелка, нижний — синяя

Верхний раствор. Относительно прочный раствор светло-серого цвета с толщиной в образце до 1,5 мм.

Вяжущее — цементно-известковое. Соотношение цемент — известь в растворе ориентировочно 3 к 1–2 соответственно. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,1–0,2 мм. Зерна наполнителя с размерами > 0,3 мм содержатся в количестве до 5 об %. Общее содержание наполнителя порядка 70–75 об. %.
