Михаил Крогиус - Типология разрушений памятников культуры

Результаты микроскопического и петрографического исследования:

В образце наблюдается два типа последовательных растворов. Общий вид верхнего (отмечен красной стрелкой) и нижнего (отмечен синей стрелкой) растворов образца № 1 (ширина поля зрения 11 мм).

Верхний раствор: Относительно прочный раствор светло-серого цвета с толщиной в образце до 1,5 мм.

Вяжущее — известково-цементное. Соотношение известь цемент в растворе ориентировочно 3 к 2 соответственно. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый хорошо сортированный в зернах различной степени окатанности размером 0,1–0,5 мм. Основная размерная фракция 0,2–0,4 мм. Общее содержание наполнителя порядка 70–75 об. %.

Нижний раствор: Относительно прочный раствор бежевого цвета с толщиной в образце до 3 мм.

Вяжущее — известковое. Известь хорошо карбонизирована. Общее содержание вяжущего порядка 25 об. %.

Наполнитель — кварц-полевошпатовый хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,2–0,5 мм. Общее содержание наполнителя порядка 75 об. %.

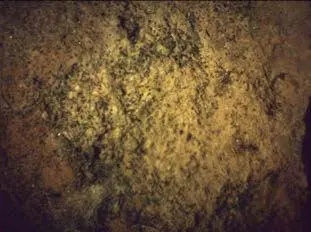

Рис. 95. Образец 2

В образце 2 известняк кристаллический, мелкозернистый, комковатого и слоистого строения, частично метаморфизованный с пятнистым рисунком, образованным участками фиолетового, желто-коричневого и серого цветов. В количестве порядка 20 об %. в известняке наблюдаются равномерно распределенные зерна глауконита с размерами < 0,05 — 0,1 мм. Интенсивная окраска отдельных участков в фиолетовый и желто-коричневый цвета объясняется присутствием в их составе оксидов и гидрооксидов железа (гематит, лимонит и т. д.). Поверхность известняка имеет сахаровидный налет свидетельствующий о частичной его деструкции процессами выщелачивания.

Известняк добыт на каменоломнях “Путиловской” плиты. По цвету, минеральному составу и структурно-текстурным особенностям возможно, предполагать нахождение подобного известняка на стратиграфическом уровне слоев “белоглаз”, “зеленый” в толще “красных дикарей” (по неформальному делению волховской свиты аренигского яруса ордовика). В то же время необходимо отметить, что подобные цветовые вариации иногда могут встречаться и на других стратиграфических уровнях выше по разрезу.

При необходимости для замены можно применять оригинальный “Путиловский” известняк похожий по минеральному составу и структурно-текстурным особенностям. В настоящее время в районе исторических каменоломен разрабатывается толща “Путиловских” известняков (месторождения “Бабино Сельцо” и “Путиловское”, разрабатываемые ООО “КАМПЕС”).

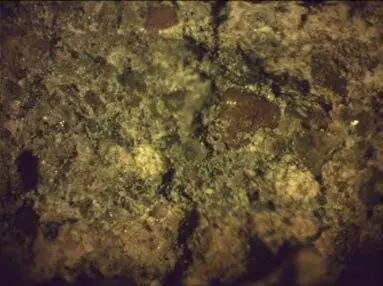

Рис. 96 Образец 3

Известняк (образец 3) кристаллический, мелкозернистый, комковатого и слоистого строения, частично метаморфизованный светло серого цвета. В количестве порядка 5 -10 об %. в известняке наблюдаются равномерно распределенные зерна глауконита с размерами < 0,05 — 0,5 мм. Отдельные фрагментарные участки окрашены в желтый, фиолетовый и красноватый цвета за счет присутствием в их составе оксидов и гидрооксидов железа (гематит, лимонит и т. д.).

Известняк добыт на каменоломнях “Путиловской” плиты. По цвету, минеральному составу и структурно-текстурным особенностям, возможно, предполагать нахождение подобного известняка на стратиграфическом уровне слоев “братвенник” (братеник) в толще “серых дикарей” (по неформальному делению волховской свиты аренигского яруса ордовика). В то же время необходимо отметить, что подобные цветовые вариации иногда могут встречаться и на других стратиграфических уровнях выше и ниже по разрезу.

При необходимости для замены можно применять оригинальный “Путиловский” известняк похожий по минеральному составу и структурно-текстурным особенностям, который поставляет ООО “КАМПЕС”.

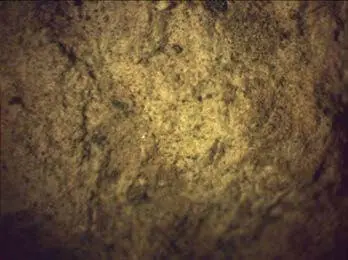

Рис. 97. Образец 4. Общий вид верхнего раствора

Прочный раствор серого цвета с толщиной в образце до 4 мм. По поверхности данного раствора наблюдаются перемежающиеся красочные и

Вяжущее — цементно-известковое. Соотношение цемент известь в растворе ориентировочно 3 к 1 соответственно. Общее содержание вяжущего порядка 25–30 об. %.
