С немалым трудом ребята выходят на удовлетворяющую всех формулировку ФП на макроуровне: В оперативной зоне во время работы дуги должен быть контакт между дугой и электродом, чтобы горела дуга, и его не должно быть, чтобы электрод не разрушался.

3.4. Переход к ФП на микроуровне уже не так труден. Частицы дуги в зоне контакта должны соприкасаться с частицами электрода, чтобы контакт был, и не должны соприкасаться, чтобы контакта не было.

3.5. Поверхность электрода сама обеспечивает во время горения дуги наличие и отсутствие контакта дуги с частицами электрода.

Вот такая получилась новая формулировка нашей задачи. Она кажется странной, «дикой», не похожей на первоначальную! Но опыт решения многих изобретательских задач говорит, что нарастание «дикости» – признак верного пути к решению.

3.6. – Снова вепольный анализ? – удивляются ребята. Мы же уже использовали веполи, когда работали с моделью задачи.

– Да, снова. Ведь вы уже видели, что по мере продвижения по шагам алгоритма задача все время меняется. Значит, могут срабатывать и разные правила вепольного анализа. Правда, в АРИЗ для взрослых используется не вепольный анализ, а другой инструмент – «Стандарты на решение изобретательских задач». Каждый стандарт – это комплекс, включающий один или несколько изобретательских приёмов в сочетании с физическим эффектом и предназначенный для решения определенного типа задач. Вепольный анализ – это язык, с помощью которого легко находить и применять нужные стандарты. Некоторые стандарты совпадают с уже известными вам вепольными правилами, например, правила достройки, правила разрушения. Стандартов много – сегодня используется система из 77 стандартов.

Система стандартов – это целая книга, с множеством примеров. У нас, к сожалению, нет возможности изучить стандарты подробно, поэтому мы будем продолжать пользоваться вепольным анализом. Но если у вас возникнет необходимость решать сложные изобретательские задачи – эти стандарты легко найти в Интернете.

Итак снова пробуем вепольные преобразования. B 1– поверхность электрода, B 2– частица дуги. Нет поля, обеспечивающего наличие и отсутствие контакта между ними. Задача, которая раньше требовала для решения разрушения веполя, превратилась в задачу на его достройку. Что же это за поле? Магическое слово МАТХЭМ не помогло…

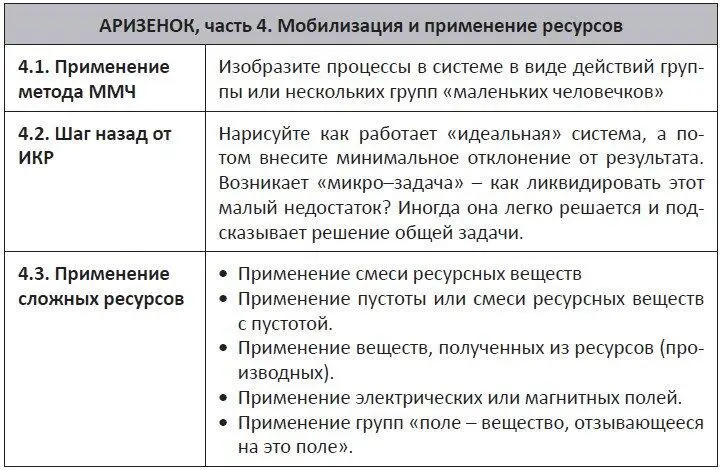

В трудной работе прошли обычные четыре часа занятий. Но после обеда ребята снова вернулись в класс. Очень уж им хотелось узнать, что дальше будет с нашей задачей. И мы продолжаем. Четвертый плакат:

4.1. Маленьких человечков все рисуют с удовольствием. Получается у ребят примерно одно и то же: ряд человечков электрода. За одного человечка этой шеренги зацепились красные «горячие» человечки дуги и сжигают его. Когда сожгли одного, хватаются за следующего. Это картинка – «было».

А теперь по правилам шага 4.1 нужно эту картинку переделать: так перестроить человечков, чтобы их вредное действие исчезло. Как это сделать? Все в затруднении.

Преподаватель вызывает к доске добровольцев для изображения человечков в живую. Все желают участвовать в эксперименте, но Преподаватель оставляет только шестерых. Четверо изображают человечков электрода, а двое – человечков дуги. «Человечки катода» перед проблемой – противоречием: они должны держать «человечков дуги», но у тех очень горячие руки, они обжигают.

– Нужно передавать человечков дуги из рук в руки, как печёную картошку у костра!

Воспоминания о наших вечерних огоньках, когда на костре по традиции печётся картошка, самые приятные, и идея сразу всем понятна:

– Нужно, чтобы точка контакта непрерывно перемещалась по электроду! И можно сразу представить, как эту идею реализовать.

• Электрод должен перемещаться, например, вращаться!

• Лучше, чтобы двигался не электрод, а дуга – она ведь легче! – говорит Миша.

Он прав – двигать дугу с позиций ТРИЗ предпочтительнее. Но как?

4.2. Шаг назад от ИКР делают следующим образом. Часто, хотя и не всегда, из анализа задачи бывает ясно, как должна выглядеть «идеальная система», а вопрос только в том, как её получить. В таких случаях рисуют такой идеал, а потом вносят минимальное отклонение от результата. Например, если две детали в конечном итоге соприкасаются, надо на этом шаге ввести между ними маленький зазор. Возникает новая микрозадача – как ликвидировать этот «зазорчик»? Иногда она легко решается и подсказывает решение общей задачи. А как изобразить ИКР у нас?
