Валерий Филимонов - Остойчивость грузовых судов

Для того чтобы грузовое судно могло выдерживать, не опрокидываясь, воздействие ветра и волн, оно должно иметь достаточный запас плавучести.

Запасом плавучести называется объем водонепроницаемой части корпуса судна, расположенного выше соответствующей сезонной грузовой ватерлинии ГВЛ.

Запас плавучести определяет массу грузов (или воды), которую судно, плавающее по ГВЛ, может принять до полной потери плавучести.

Основным критерием запаса плавучести является высота надводного борта, достаточная для обеспечения безопасного плавания в определенных районах и в определенное время года.

Высота надводного борта устанавливается Классификационным обществом, осуществляющим надзор за техническим состоянием судна, на основании Международной конвенции о грузовой марке. Необходимо отметить, что требования данной конвенции, не распространяется на суда, которые осуществляют плавание исключительно в пределах Каспийского моря, Великих Американских озер и по реке Святого Лаврентия, по рекам Ла-Плата, Парана и Уругвай. Все данные о разрешенной для данного грузового судна высоте надводного борта указываются в Международном свидетельстве о грузовой марке (International Load Line Certificate), которое выдается Классификационным обществом.

На каждом грузовом судне, выполняющем международные рейсы, обязательно должен быть, как минимум один экземпляр последнего издания Международной конвенции о грузовой марке. В настоящее время действует Международная Конвенция о Грузовой Марке 1966 года, измененная протоколом 1988 года к ней (КГМ 66/88), пересмотренная в 2003 году) с поправками. (International Convention on Load Lines, 1966, as amended by the 1988 Protocol relating thereto (LL 66/88) (revised in 2003), as amended).

Для контроля высоты надводного борта в условиях эксплуатации на каждом борту грузового судна, на мидель-шпангоуте, наносят грузовую марку.

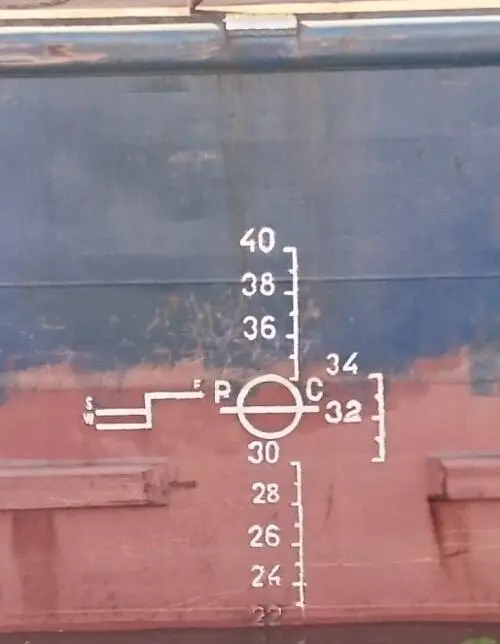

Фото грузовой марки сухогрузного теплохода, смешанного река-море плавания типа «Омский». Фото автора из личного фотоархива.

Грузовая марка наносится по правилам, изложенным в Международной конвенции о грузовой марке 1966 года, измененной протоколом 1988 года к ней (КГМ 66/88) (пересмотренной в 2003 г.) с поправками.

Правила предполагают, что характер груза и размещение груза, балласта, запасов и так далее, обеспечивают достаточную остойчивость судна и не создают в его конструкциях чрезмерных напряжений. Также соблюдаются требования по остойчивости и делению судна на отсеки.

Общая конструктивная прочность судна должна быть достаточной для осадки, соответствующей назначенному надводному борту.

Суда должны соответствовать стандартам остойчивости в неповрежденном состоянии, изложенным в Резолюции ИМО А. 749 (18) – Кодекс об остойчивости в неповрежденном состоянии для всех типов судов, принятом в ноябре 1993 г., дополненного поправками резолюцией Комитета по безопасности ИМО MSC.267(85) 4 декабря 2008 года и вступившего в силу 1 июля 2010 года. (Resolution A.749(18) – Code on Intact Stability for all types of ships covered by IMO instruments, November 1993, as amended by MSC.75(69) adopted in May 1998. This Code was updated by res. MSC.267(85) on 4 December 2008, expected applicable from 1 July 2010.)

Если специально не предусмотрено иное, то правила Конвенции о грузовой марке применяются к судам, кили которых были заложены или находились в стадии постройки на 1 января 2005 года и после этой даты.

Для судов, кили которых были заложены, или которые находились в стадии постройки на 1 января 2005 года, применяются требования Международной конвенции о грузовой марке 1966 года, измененной Протоколом 1988 года, принятым Международной конференцией по Гармонизированной системе освидетельствований и оформления свидетельств 1988 года.

Грузовая марка состоит из палубной линии, знака грузовой марки и марочной гребенки.

Палубная линия – это горизонтальная линия длиной 300 миллиметров и шириной 25 миллиметров. Наносится на миделе, с каждого борта судна. От верхней кромки палубной линии измеряется высота установленного надводного борта судна. Положение палубной линии и точка, от которой устанавливаются сезонные высоты надводного борта во всех случаях указывается в Международном свидетельстве о грузовой марке.

Грузовая марка – это специальный знак, который наносится на борта судна на мидель-шпангоуте и обозначает сезонные высоты надводного борта, установленные для данного судна в соответствии с Международной конвенцией о грузовой марке.
