– Буридан переменная «сила импетуса».

– Труд Николо Тартальей «новая наука».

– Гвидо Убальди дель Монтет «Книга о механике» и «Замечания по поводу трактата Архимеда «О равновесии плоских фигур».

– Творчество Бенедетти как существенная веха на пути к созданию классической механики.

– Влияние гелиоцентрической системы Н. Коперника на развитие механики.

– «Механика» Эйлера.

– «Аналитическая механика» Лагранжа.

– Трактат о простых машинах Декарта.

– «Беседа» с Галилеем.

– «Начала» Ньютона.

– Механика Лейбница.

– Труды Эйлера по механике.

§2. Простейшие механизмы

Что такое простые механизмы? Каждый день мы используем простые механизмы – когда открываем дверь, поворачиваем кран, открываем консервную банку или едем на велосипеде. Простые механизмы облегчают нашу жизнь. Сила (толкающая или тянущая) – это то, что заставляет двигаться груз или, например, ваше тело. В простых механизмах работа выполняется одним элементом, и в них очень мало или совсем нет движущихся деталей. Примером простого механизма может служить рычаг. Рычаг, например лом, можно использовать для перемещения тяжелого груза, с помощью лома перемещать груз гораздо легче, чем без него. Сила, которую нужно приложить к лому, чтобы сдвинуть груз с места, меньше силы, которую для того же действия вам пришлось бы приложить к самому грузу. Таким образом, механизмы облегчают работу человека. [5]

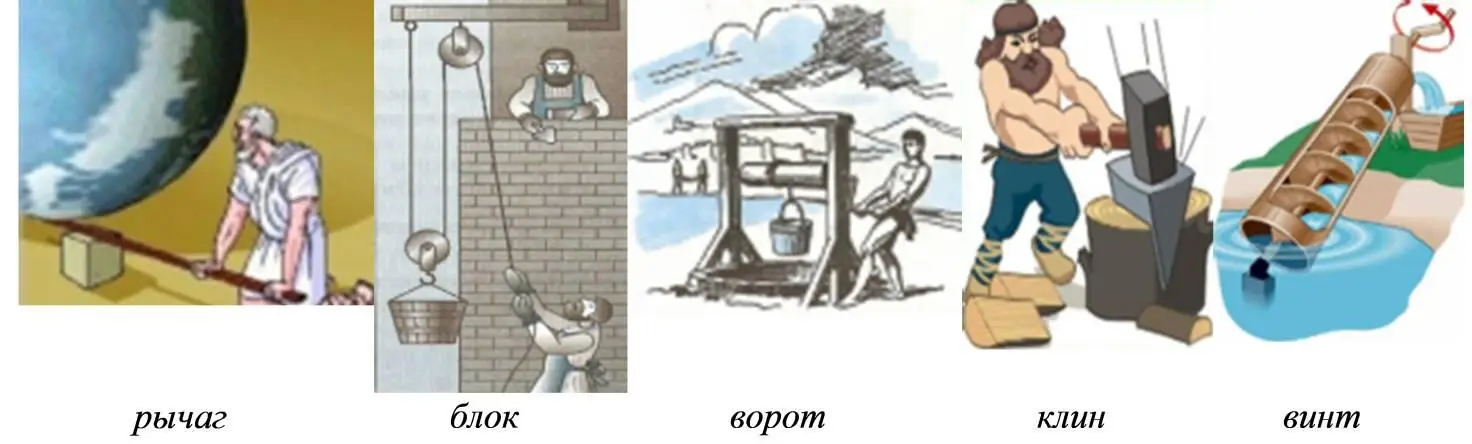

Ещё в первом веке до нашей эры Герон Александрийский впервые исследовал 5 типов простых механизмов: рычаг, блок, ворот, клин и винт.

Для подъема и горизонтального передвижения тяжестей греки и римляне применяли - фото 6

Для подъема и горизонтального передвижения тяжестей греки и римляне применяли ворот. В строительном деле употреблялись блоки и системы блоков – полиспасты. Вращательные движения преобразовывали с помощью систем зубчатых колес. Более сложные механические орудия (водяное колесо, червячная передача, винт, насос, и т. д.) применялись сравнительно редко – рабский труд препятствовал распространению механических приспособлений.

Для подробного изучения этих механизмов рекомендую ознакомиться с комплектом заданий к набору 9689 «Простые механизмы» (Компания LEGO® Education).

§3. Нестандартные виды соединений деталей

Все детали конструкторов компании LEGO® изготавливаются по определённому стандарту с высокой степенью точности (кубики, созданные в наше время, можно состыковать с кубиками, выпущенными в 1958), это позволяет соединять их без значительных усилий.

LEGO детали Кроме того после соединения детали должны надёжно крепиться друг - фото 7

LEGO детали

Кроме того, после соединения детали должны надёжно крепиться друг к другу. Для обеспечения этих условий формы для штамповки элементов конструктора производятся с точностью 10 мкм.

Основа производства – термопластавтоматы в которых из разноцветных термопластов методом инжекции (впрыскивания) штампуют под давлением 25—150 тонн и температуре +232 °C элементы конструктора.

Высокая точность и прочность изготовленных деталей позволяет крепко соединять их друг с другом различным образом. [12,22]

Изучите историю создания и развития компании LEGO Group Этапы сборки - фото 8

Изучите историю создания и развития компании LEGO Group .

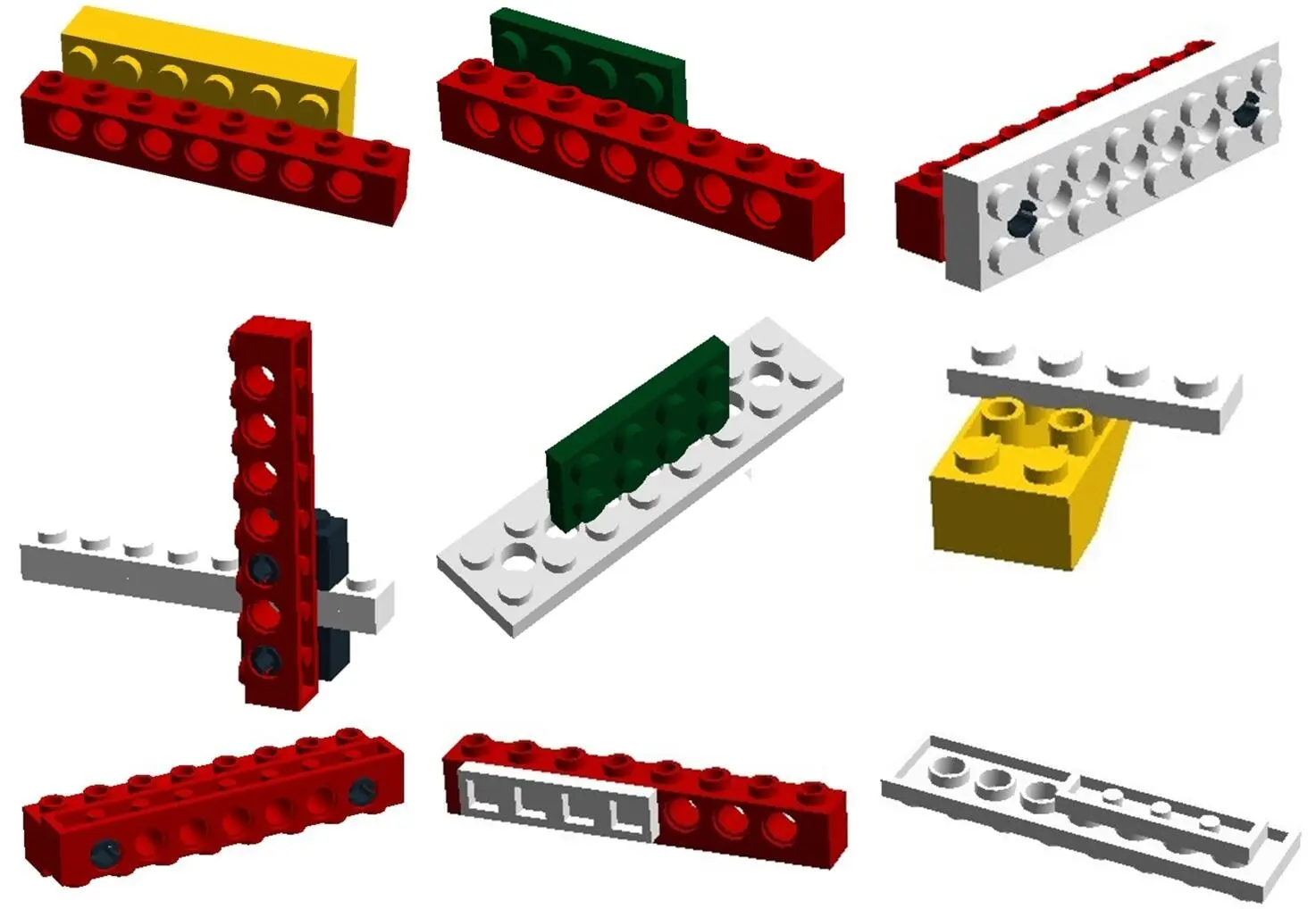

Этапы сборки нестандартных соединений

Соедините детали так, как показано на рисунке.

Как вы считаете, будет ли полезным использовать данные виды соединения?

Соберите собственную модель, используя нестандартные виды соединения деталей.

Придумайте свой нестандартный способ соединения деталей 4 Способы передачи - фото 9 Придумайте свой нестандартный способ соединения деталей 4 Способы передачи - фото 10

Придумайте свой нестандартный способ соединения деталей.

§4. Способы передачи крутящего момента

Познакомьтесь с таблицей Соберите механизмы из таблицы Поясните значки из - фото 11 Познакомьтесь с таблицей Соберите механизмы из таблицы Поясните значки из - фото 12

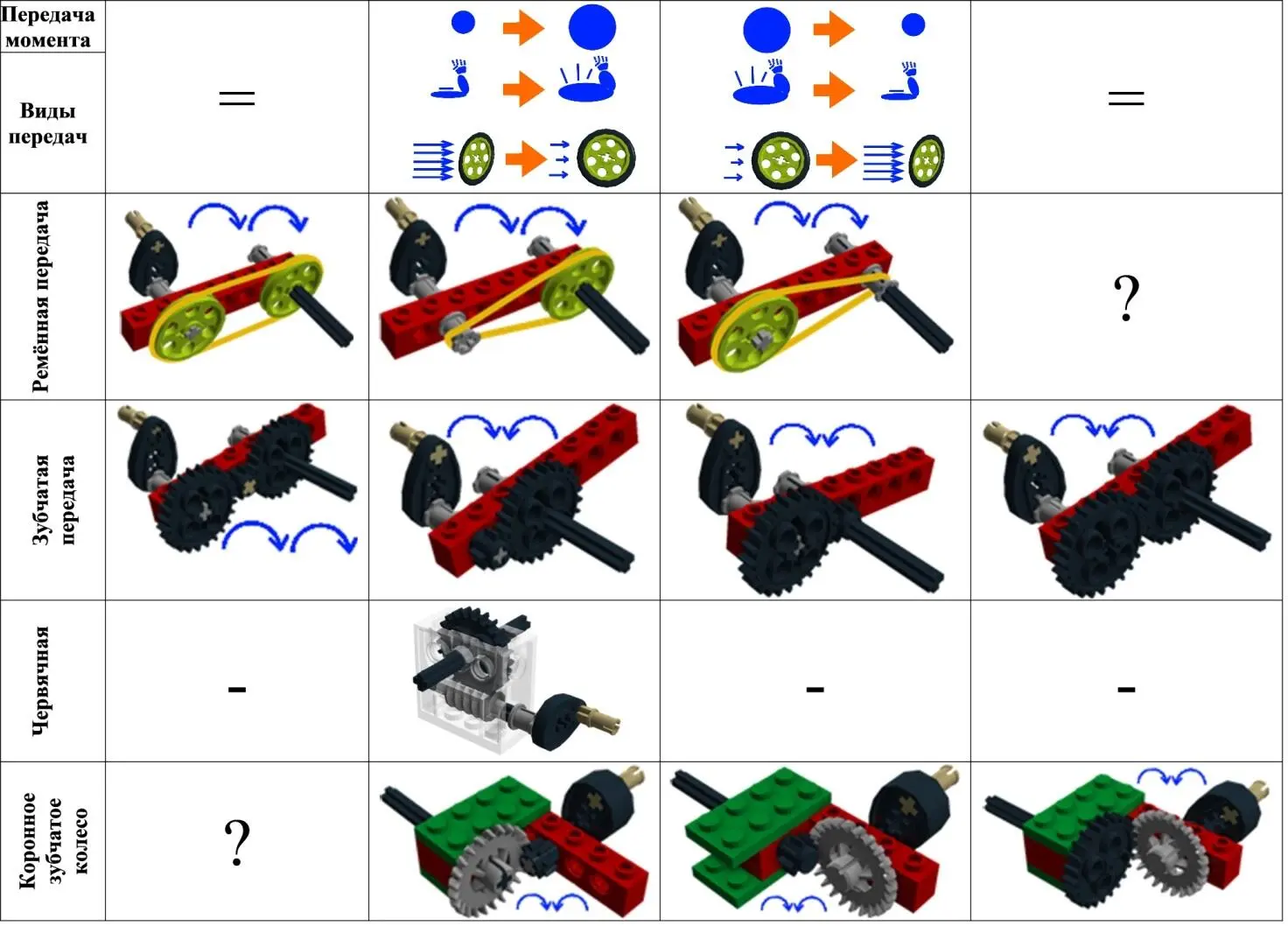

Познакомьтесь с таблицей. Соберите механизмы из таблицы.

Поясните значки из таблицы. Объясните расположение механизмов в таблице.
