Командный прибор (4) предназначен для дистанционного управления всеми механизмами аэрофотоаппарата – измерения времени между экспозициями и их продолжительности, подачи команд на срабатывание затвора АФА, перемотки фотопленки, отсос воздуха между фотопленкой и прикладной рамкой и т. п. В современных аэрофотоаппаратах командный прибор управляет одновременно двумя – тремя съемочными камерами.

Аэрофотоустановка (5) служит для крепления аэрофотоаппарата на борту носителя, ориентирования его в пространстве и предохранения от толчков и вибрации.

Рисунок 2 – Прикладная рамка аэрофотокамеры

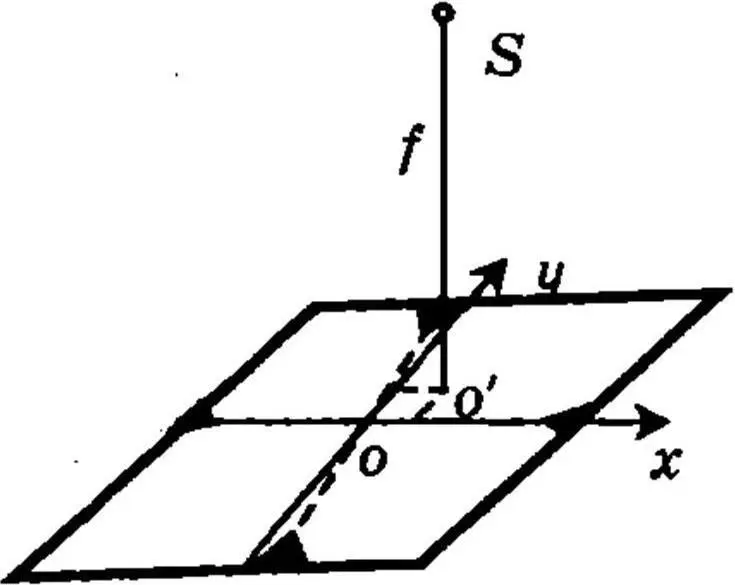

В плоскости прикладной рамки размещены четыре механические координатные метки (рис. 1.7), изображающиеся на каждом снимке. Прямые, соединяющие противоположные метки, должны быть взаимно перпендикулярны, а точка их пересечения О – совпадать с главной точкой снимка О'.

Современные АФА имеют в плоскости прикладной рамки 4-8 оптических координатных меток, размещенных по углам кадра, или равномерно распределенную по полю сетку крестов с шагом 1-2 см. Причем оптические координатные метки имеют специальные признаки, что допускает автоматическое определение их номеров и распознавание точки, к которой отнесены координаты. Современные аэрофотоаппараты имеют формат кадра 18×18, 23×23 или 30×30 см и оснащены специальными устройствами, обеспечивающими: аэрофотосъемку с заданным перекрытием;

впечатывание в кадр сенситометрического клина и навигационных данных; автоматическое регулирование экспозиции; измерение контрастности изображения и компенсацию его сдвига; смену светофильтров; индикацию снимаемого ландшафта на мониторе и т. п.

Основные технические характеристики некоторых современных аэрофотоаппаратов приведены в таблице.

Таблица 6 – Характеристики АФА

В конце XX века начали появляться цифровые съемочные системы, основанные на использовании приборов с постоянной зарядовой связью в виде матриц или линеек, помещаемых в плоскости прикладной рамки.

1. Назначение аэрофотоаппаратов.

2. Из каких основных узлов состоит аэрофотоаппарат?

3. Какие основные характеристики съемочных камер?

4. Классификация фотографических съемочных систем.

Цель работы : изучить методику составления накидного монтажа и оценить качество аэрофотоснимков маршрута.

Задание 1 : составить накидной монтаж и определить величины продольного и поперечного перекрытия (1 час).

Задание 2 : определить рабочую площадь снимка (1 час).

Задание 3 : определить непрямолинейность маршрута и разворот снимка относительно направления маршрута «Елочка» (1 час).

Задание 4 : оценить фотографическое качество аэрофотоснимков (0,5 часа).

Задание 5 : определить средний масштаб аэрофотоснимков (0,5 часа).

Исходный материал: маршрутные аэрофотоснимки двух, трех маршрутов; топографическая карта более мелкого масштаба, чем аэрофотоснимки; линейки, измерители, наколки, транспортиры, грузики.

При аэрофототопографической съемке снимки местности получают путем ее фотографирования. Называют этот этап летносъемочным процессом или аэрофотосъемкой (АФС), осуществляют – с самолёта или другого летательного аппарата. Цель: получение не только фотоснимков, удовлетворяющих заранее поставленным требованиям, но и показаний специальных приборов, характеризующих их положение в момент экспонирования. В наземной фототопографической съемке фотографируют фототеодолитом, который устанавливается на штативе.

АФС можно классифицировать по количеству и расположению аэрофотоснимков (одинарная, маршрутная и площадная), положению оптической оси аэрофотоаппарата (плановая и перспективная) и масштабу фотографирования (крупномасштабная – 1: 10000 и крупнее, среднемасштабная и мелкомасштабная – 1: 35000 и мельче).

Одинарная АФС – фотографирование отдельных сравнительно небольших участков земной поверхности, когда аэрофотоснимки не перекрываются.

Рисунок 3 – Маршрутная аэрофотосъемка
