Сергей Орехов: Сухие строительные смеси (состав, технология, свойства)

Рисунок 2 – Технологическая схема производства сухих строительных смесей расширенной номенклатуры

При горизонтальном расположении технологических линий помимо основного оборудования в состав установок заводов входят вспомогательные агрегаты для аспирации и обеспечения сжатым воздухом. Преимущество заводов, работающих по данной схеме, в том, что не требуется специально запроектированных высотных сооружений и они могут размещаться в существующих, например, складских помещениях или стройплощадках заводов ЖБИ. Эта конструкционная схема больше ориентирована на модернизацию производственных площадей с целью выпуска сухих строительных смесей. Разработки в данном направлении весьма эффективны, т.к. отличаются меньшими капитальными затратами, чем при организации нового производства.

При реконструкции предприятий удается использовать часть уже имеющегося оборудования и применять наиболее экономичную схему. Такие установки введены в действие в Самаре, Пензе, Белгороде (рисунок 3) [59].

Еще одной уникальной разработкой отечественных проектировщиков является создание производств сухих строительных смесей на базе асфальтобетонных заводов, схема размещения установки на предприятии представлена на рисунке 4.

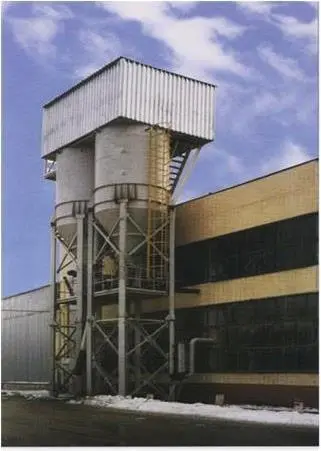

Рисунок 3 – Технологическая линия сухих смесей

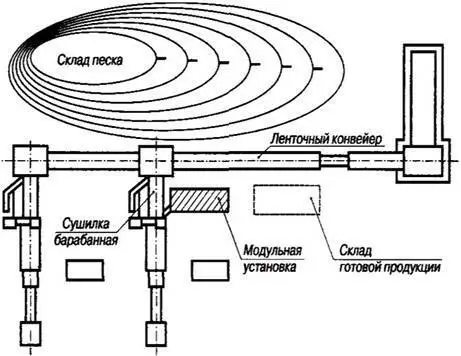

Рисунок 4 – Размещение установки на промплощадке АБЗ в г. Белгород

В данном случае линия по производству сухих смесей размещается в непосредственной близости от сушильного барабана и получает сухой песок из элеватора АБЗ. При этом выпуск сухих смесей, как отмечают авторы, можно наладить без нарушения технологической цепочки производства асфальта.

По вертикальной схеме работает большинство заводов западноевропейских стран. Принцип вертикальной схемы завода сухих смесей заключается в размещении силосов сырьевых материалов в верхней части сооружения над вытянутой сверху вниз цепочкой технологического оборудования.

Сырьевые материалы поднимаются вверх один раз при загрузке их в силосы, и далее при прохождении всех технологических операций происходит движение компонентов и готовой продукции вниз. Гравитационная подача материалов является главным достоинством завода с вертикальной схемой размещения оборудования. При этом количество транспортирующих устройств между весами, смесителями и фасовочной машиной сводится к минимуму. Тогда как при горизонтальной схеме расположения оборудования именно транспортирующие устройства создают проблемы, особенно при чередовании рецептур смесей.

Недостатком вертикальной схемы производства является необходимость строительства мощной опорной конструкции, несущей нагрузки от заполненных силосов.

К наиболее совершенным относятся специальные заводы башенного типа с вертикальной схемой расположения оборудования, представленные на рисунке 5.

Перечисленные заводы полностью оснащены оборудованием крупнейшей машиностроительной фирмы ООО «ВСЕЛУГ» [60].

Определенный интерес представляют мини-заводы сухих смесей МЗС-10 и МЗС-10М, разработанные ЗАО «Стройпрогресс – Новый век» [61], которые относятся к заводам со смешанной компоновкой технологического оборудования (рисунок 6).

Это быстромонтируемые модульные заводы контейнерного типа, изготовляемые в виде блочной системы, в которую входят следующие блоки: смесительный, бункерный, блок сушильного оборудования, воздухоочистительный и внеблочное оборудование.

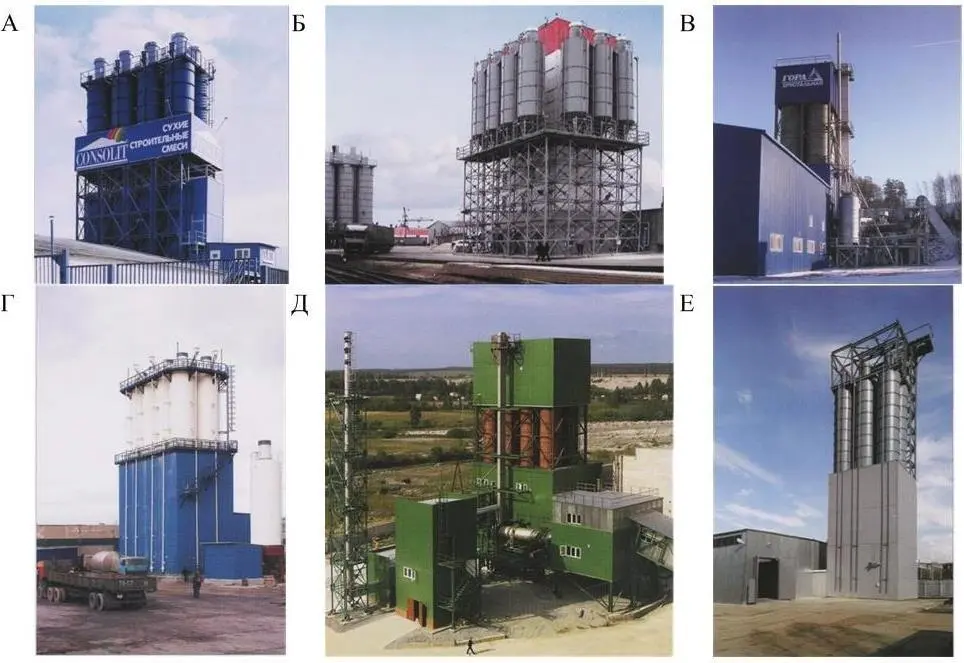

А – Московская обл. (CONSOLIT); Б – Московская обл. (СТАРАТЕЛИ); В – Екатеринбург (ГОРА ХРУСТАЛЬНАЯ); Г – Московская обл. (БОЛАРС); Д – Свердловская обл. (AVANTEX); Е – Московская обл. (EMFI).

Рисунок 5 – Технологические линии по производству сухих смесей

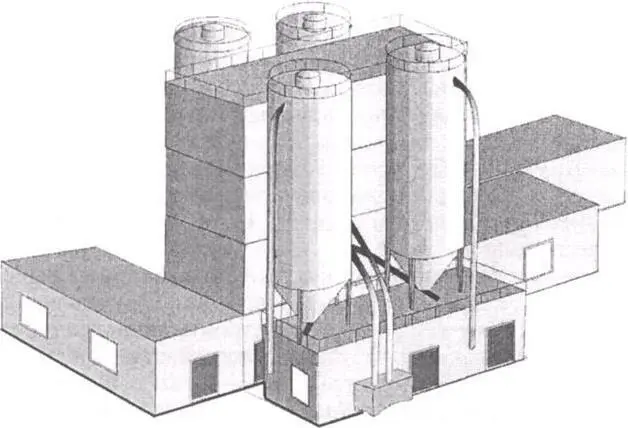

Рисунок 6 – Схема модульного завода МЗС – 10М (модернизированный) производительностью 20 тыс. т сухих смесей в год

Проведенный анализ технологий производства сухих строительных смесей показал богатое разнообразие конструкторских решений, которое в дальнейшем будет развиваться.
