Игорь Волков - Сварка полимерных труб и фитингов с закладными электронагревателями

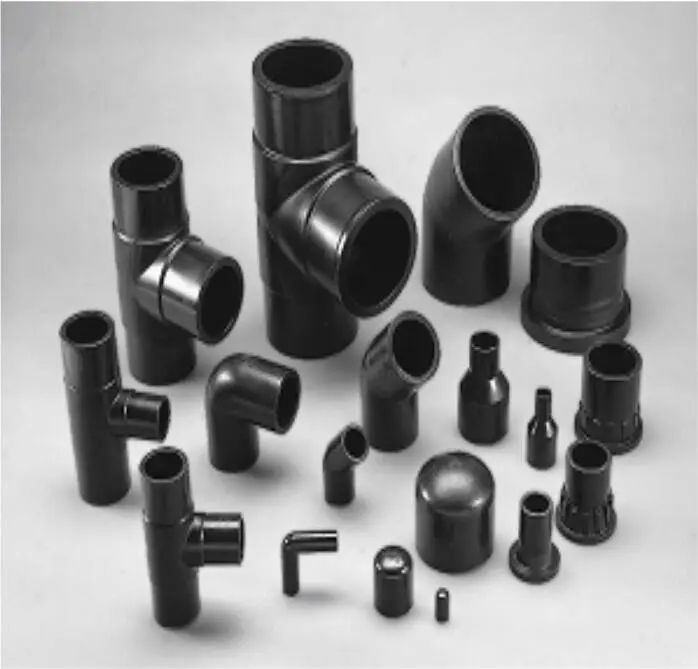

Рис. 2.2. Примеры деталей с трубным концом, предназначенных для стыковой сварки, и сварки с ЗН.

Размеры трубных концов деталей приведены на рис. 2.3 и в табл. 2.1.

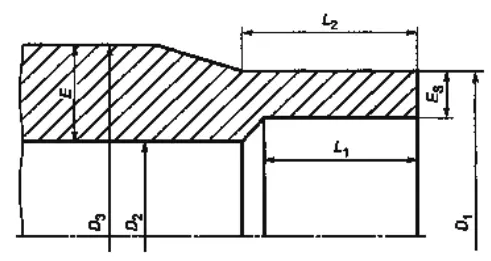

Рис. 2.3. Размеры трубных концов деталей: D 1– средний наружный диаметр трубного конца, измеренный в любой плоскости, параллельной плоскости торца на расстоянии не более L 2; D 2– проходное сечение, то есть минимальный внутренний диаметр проходного сечения детали. (данный диаметр не учитывает диаметр упора при его наличии); D 3– средний наружный диаметр детали; Е – толщина стенки детали в любом месте; E s– толщина стенки в любом месте зоны сварки на максимальном расстоянии L 1от торца детали; L 1– длина зоны сварки, то есть исходная глубина трубного конца детали, необходимая для сварки встык или деталями с закладными электронагревателями; L 2– длина трубного конца по наружной поверхности

Длина трубного конца L 2должна обеспечивать следующие условия:

– применение зажимов, необходимых при сварке встык;

– соединение с деталями с закладными электронагревателями.

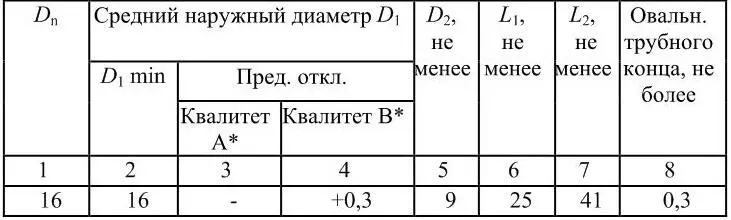

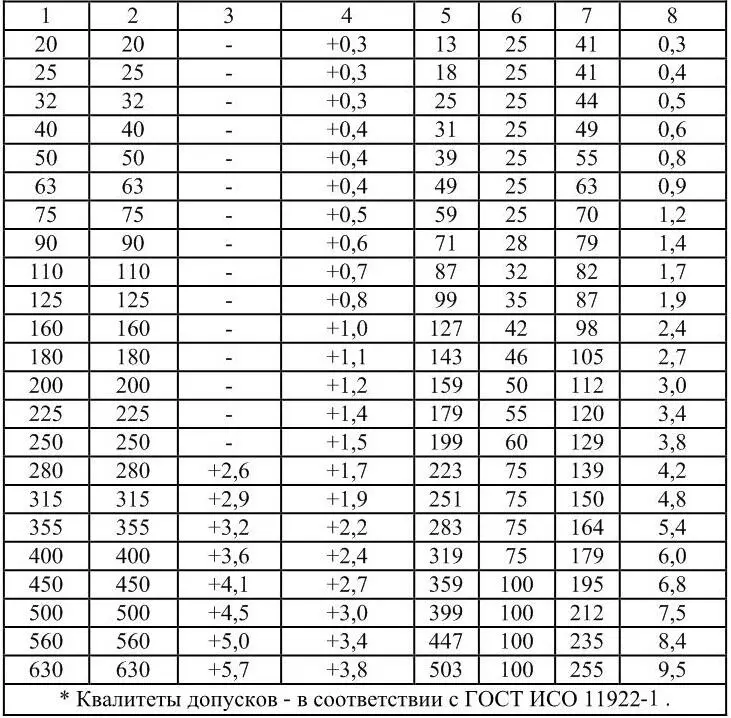

Таблица 2.1 .

Размеры трубных концов деталей

В миллиметрах

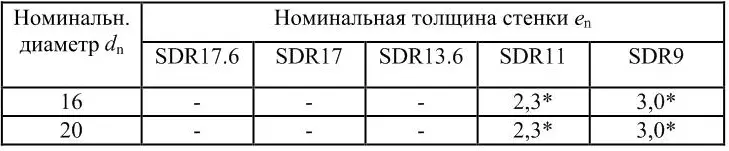

Таблица 2.2 .

Номинальная толщина стенки в миллиметрах

*Расчетное значение толщины стенки округлено до 2,3 и 3,0 мм для SDR 11 и SDR 9.

Примечание: Номинальная толщина стенки соответствует минимальной толщине.
