Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны 1 (рисунок 1.6) передаётся стрелке 2. Волосной и плёночный гигрометр в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного гигрометров периодически сравниваются с показаниями более точного прибора – Психрометра , который также применяется для измерения влажности воздуха.

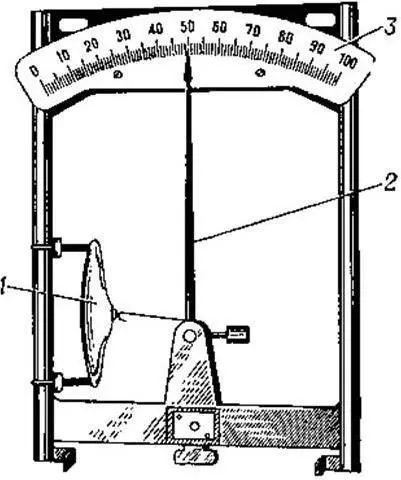

Рисунок 1.6 – Плёночный гигрометр: 1 – мембрана; 2 – стрелка; 3 – шкала

В электролитическом гигрометра пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита – хлористого лития – со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра – зависимость показаний от температуры.

Анемометры, применяемые в наладке, чаще всего бывают следующих типов механические – крыльчатый типа АСО 3, чашечный типа МС-13.

Крыльчатый анемометр АСО-3 предназначен для измерения скорости движения воздуха 0,2-5,0 м/с, осредненной за определенный промежуток времени.

Масса анемометра составляет не более 0,4 кг. Прибор состоит из корпуса-обечайки 3, внутри которого помещена крыльчатка, насаженная на трубчатую ось 2. Под действием воздушного потока крыльчатка принимает вращательное движение, частота которого зависит от скорости набегающего потока. Число оборотов крыльчатки измеряется счетным механизмом 4. Счетный механизм имеет три указывающие стрелки. Циферблат 5 счетного механизма имеет соответственно три шкалы (единиц, сотен и тысяч). При повороте арретира 6 против часовой стрелки включается счетный механизм в корпус прибора по обе стороны арретира ввернуты два ушка 7. Через ушки пропускается шнурок, с помощью которого включают и выключают анемометр, поднятый на стойке (шесте). Шнурок привязывается к арретиру. В ручке прибора имеется коническое отверстие, которое служит для соединения прибора со стойкой или шестом

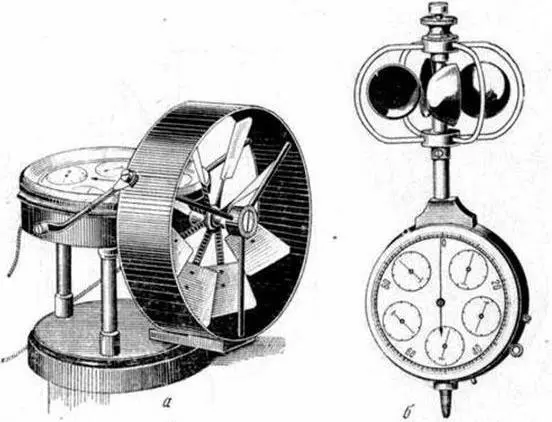

Рисунок 1.7 – Анемометры: а – крыльчатый; б – чашечный

Чашечный анемометр МС-13 предназначен для измерения средней скорости движения воздуха за время от 1 до 20 м/с. Погрешность измерения анемометра зависит от средней скорости движения воздуха и определяется по формуле.

Масса анемометра не более 0,2 кг. Приемной частью анемометра является четырехчашечная метеорологическая вертушка 1, насаженная на вал 2. Вращение вертушки передается валом счетному механизму 4. Циферблат счетного механизма имеет три шкалы (единиц, сотен и тысяч). Центральная стрелка 5 показывает единицы и десятки, левая стрелка 7 показывает сотни и правая стрелка 6 – тысячи оборотов вертушки. Счетный механизм включается и выключается арретиром 8, повернув его (соответственно) против часовой стрелки или по часовой стрелке. В нижней части корпуса прибора имеется винт 10 для закрепления прибора на деревянной стойке. В корпусе прибора по обе стороны арретира ввернуты два ушка 9, через ушки пропускается шнурок, с помощью которого включают и выключают анемометр при закреплении его на стойке.

Смочить батист на резервуаре правого термометра. Для этого взять резиновый баллон с пипеткой, заранее наполненной дистиллированной водой, и легким движением довести уровень воды в пипетке до черты. Если черта на пипетке отсутствует, то следует довести уровень воды не далее 1 см от края пипетки и удержать ее на этом уровне при помощи зажима. После этого ввести пипетку до отказа во внутреннюю трубку защиты и смочить батист на резервуаре термометра. Выждав некоторое время (2–3 с.), не вынимая пипетки из трубки, разжать зажим и вынуть пипетку. Осторожно, чтобы не сорвать пружину, завести вентилятор почти до отказа. Отсчет по термометрам провести на 4-й минуте после пуска вентилятора.

Определить относительную влажность по психрометрическому графику в следующем порядке: по вертикальной линии отметить показания сухого термометра, а по наклонным – показания смоченного; на пересечении этих линий определить значения относительной влажности. Линии, соответствующие десяткам процентов, обозначены на графике цифрами: 20, 30, 40, 50, 60, 70, 80, и 90.
