Стационарный психрометр Августа(рисунок 1.3) состоит из двух одинаковых спиртовых термометров. Резервуар одного из них (влажного) обернут гигроскопичной тканью, конец которой опущен в наполняемый дистиллированной водой стаканчик. По ткани к резервуару этого термометра поступает влага взамен испаряющейся. Другой термометр (сухой) показывает температуру воздуха. Показания влажного термометра зависят от содержания водяных паров в воздухе, так как при снижении их массы в единице объема возрастает испарение воды с увлажненной ткани, вследствие чего резервуар охлаждается в большей мере. Определив показания термометров и разность температур, по психрометрической таблице, нанесенной на корпус психрометра, находят относительную влажность воздуха. Вода, испаряясь с поверхности батиста, поглощает тепло, вследствие чего показания влажного термометра меньше, чем сухого.

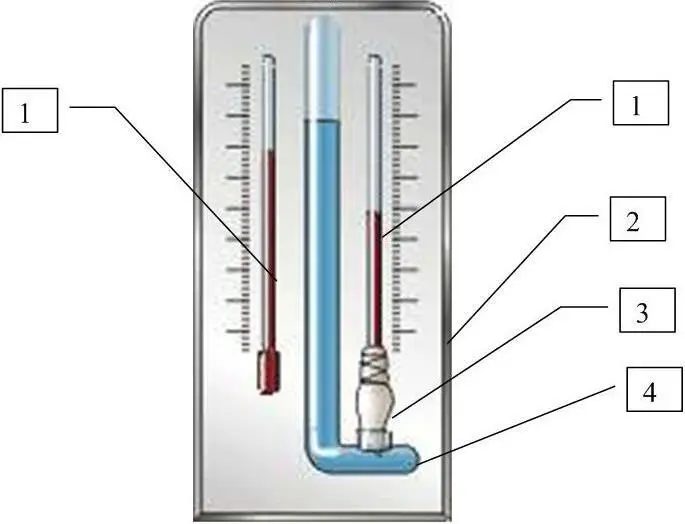

Рисунок 1.3 – Психрометр стационарный (августа):

1 – термометры со шкалами; 2 – основание; 3 – ткань; 4 – питатель

Влажность воздуха определяется по показаниям сухого и влажного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха – по показаниям сухого термометра.

Психрометр аспирационный типа МВ-4Ммеханический (рисунок 1.4) предназначен для определения относительной влажности и температуры воздуха в наземных условиях (в помещении и на открытом воздухе).

Работа психрометров основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха определяется по показаниям сухого и смоченного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха – по показаниям сухого термометра.

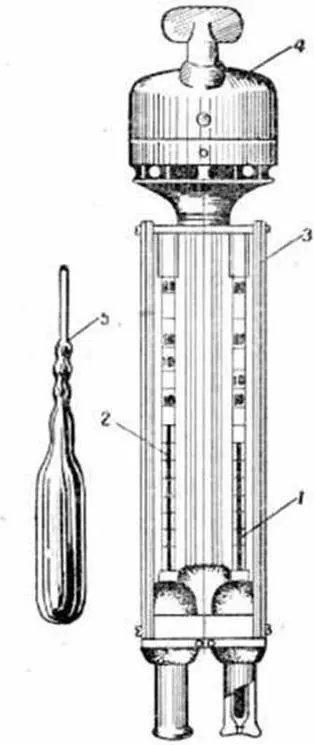

Рисунок 1.4 – Психрометры аспирационные: 1 – ртутный термометр (влажный); 2 – ртутный термометр (сухой), 3 – оправа, 4 – заводной механизм и вентилятор; 5 – пипетка для смачивания батиста на влажном термометре

Психрометр состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе, и аспирационной головки. Оправа представляет собой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра типа МВ4М заводится специальным ключом, а психрометра типа М-34 запускается электродвигателем. При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке.

Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испарением воды с поверхности батиста, облегающего резервуар термометра.

Гигрометр– прибор для измерения влажности воздуха. Существует несколько типов гигрометров, действие которых основано на различных принципах: волосной, плёночный и др.

Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

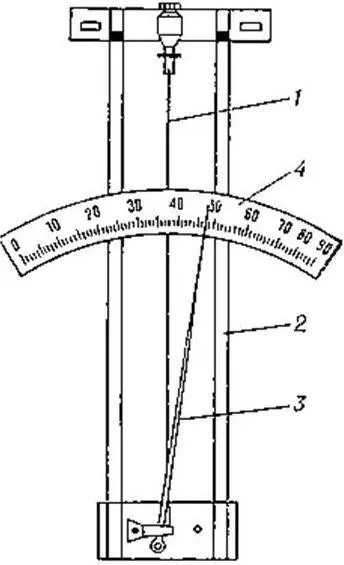

Рисунок 1.5 – Волосной гигрометр: 1 – волос; 2 – рамка; 3 – стрелка; 4 – шкала

Действие волосного гигрометра основано на свойстве обезжиренного человеческого волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос 1 (рисунок 1.5) натянут на металлическую рамку 2. Изменение длины волоса передаётся стрелке 3, перемещающейся вдоль шкалы.
