После инициализации переменных запускается бесконечный цикл пока. Мы добавили его из палитры Циклы.

У цикла покаесть параметр, который анализируется перед каждым очередным проходом цикла. По умолчанию этот параметр имеет значение истина, поэтому наш цикл никогда не завершится. Вы можете задать в этом параметре какое-либо условие, которое ограничит блуждание нашей точки, однако сейчас мы этого делать не будем.

Что же внутри цикла?

Прежде всего мы зажигаем светодиод в блоке построитьв точке с координатами (x-координата, y-координата), ждем 100 мс при помощи блока пауза, а затем гасим светодиод в блоке убрать.

Дальше мы изменяем переменные x -координатаи y -координатаслучайным образом, при этом изменение выбирается в диапазона от 0 до 1. Это означает, что координаты по осям X и Y могут либо не измениться вовсе, либо увеличатся на единицу.

После изменения координат нам нужно проверить, что координаты не вышли за границу нашего монитора – ведь у нас всего пять рядов по пять светодиодов в каждом. Для проверки мы используем блоки если, которые нужно добавить из палитры Логика.

Тело блока есливыполняется в том случае, когда верно условие, добавленное в качестве параметра блока. Добавьте из палитры Логикаусловие сравнения числовых операторов, как это показано на рис. 2.32.

Если значение новой координаты по оси X или Y получилась больше 4, то мы задаем для соответствующей переменной нулевое значение. Тут потребуется блок задать значениеиз палитры Переменные.

Как работает наша программа?

Когда в результате случайных изменений новые координаты блуждающей точки не выходят за пределы экрана, то точка передвигается (или нет) на один шаг, либо по одной оси, либо по обеим осям координат сразу.

Но если новая позиция выходит за пределы возможного, то ее новая координата устанавливается равной нулю. Визуально точка перепрыгивает в начало соответствующей оси координат. Если же в результате случая координаты по обеим осям становятся больше 4, то точка прыгает в левый верхний угол, с координатами (0,0).

Изображение блуждающей точки показано на рис. 2.33.

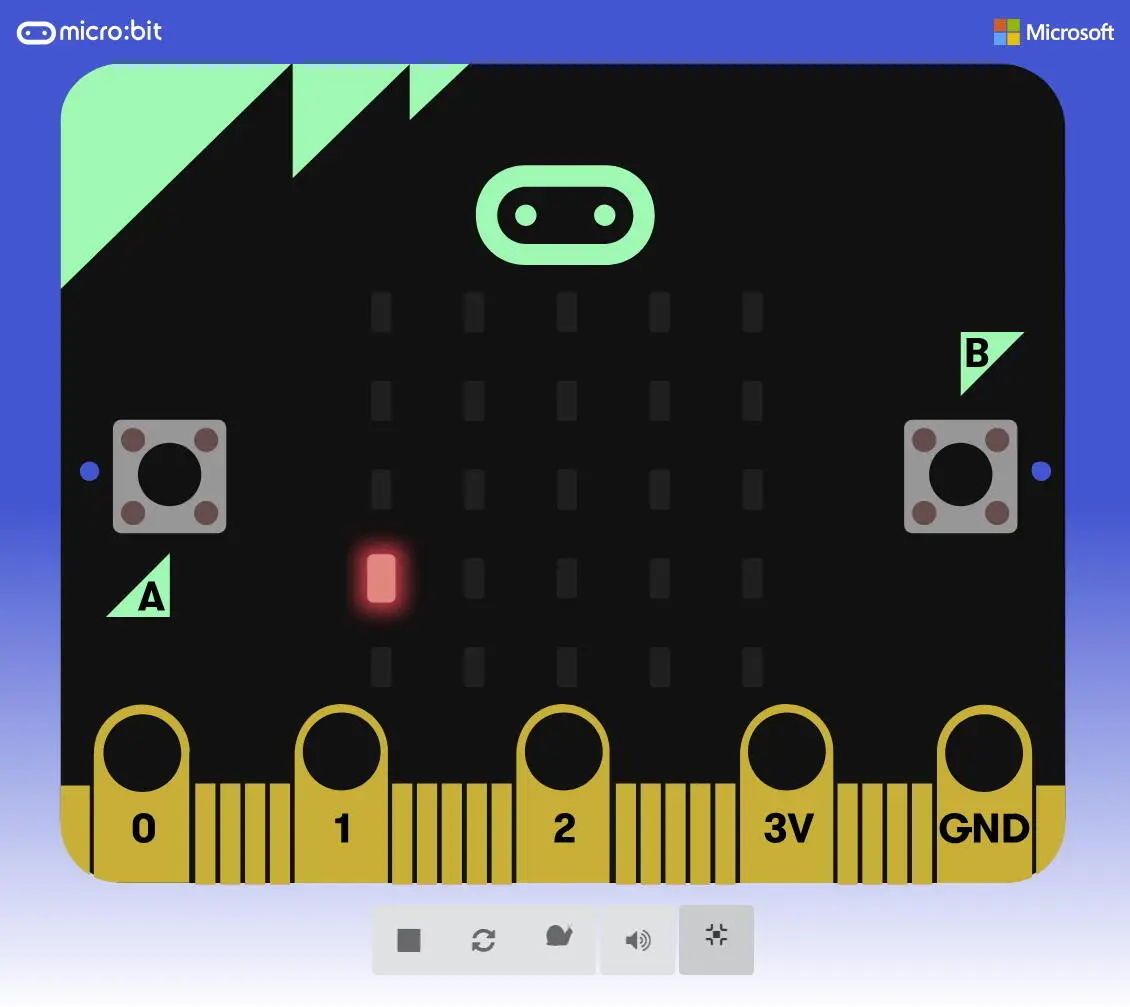

Рис. 2.33. Светящаяся точка блуждает случайным образом по монитору микрокомпьютера

Если текст или число не помещается целиком на экран micro:bit, то используется вывод в режиме бегущей строки. Но что если нам нужно вывести на экран графическое изображение, превышающее размер монитора?

Оказывается, и это возможно.

В качестве домашнего задания попробуйте написать программу, которая будет рисовать на экране micro:bit бегущую волну.

Подсказка: используйте палитру Изображения. Там вам будет нужен блок создать большое изображениеи scroll image with offset and interval(сдвиг изображения со смещением и интервалом).

Решение вы сможете найти в файле BoxRover/ch02/microbit-Волна.hex из архива, который можно скачать на сайте автора этой книги http://frolov-lib.ru/books/boxrover/. Прежде чем скачивать этот файл, попробуйте создать программу самостоятельно!

Итак, во второй главе книги мы научились выводить различную информацию на экран micro:bit, состоящего из 25 светодиодов.

Теперь мы умеем зажигать и гасить светодиоды в нужном нам месте, и задавать их яркость. Мы можем рисовать на экране различные фигуры, стрелки, и даже выводить бегущую текстовую строку.

Мы познакомились с генератором случайных чисел и сделали с его помощью анимированное изображение крохотного звездного неба, а также анимацию случайно блуждающей точки.

Надеюсь, вам также удалось сделать свое первое домашнее задание – нарисовать на экране micro:bit бегущую волну.

В следующей главе мы продолжим изучение оборудования, которое есть на плате micro:bit. Вы научитесь пользоваться кнопками для изменения текущего хода работающей программы и выполнения других действий.

Обычная кнопка представляет собой аппаратное устройство, предназначенное для замыкания и размыкания электрической цепи. Когда кнопка нажата, цепь замкнута и по ней идет электрический ток, а когда отжата – цепь разомкнута, ток не идет.
